Section 5 : Entretien et lubrification
74803

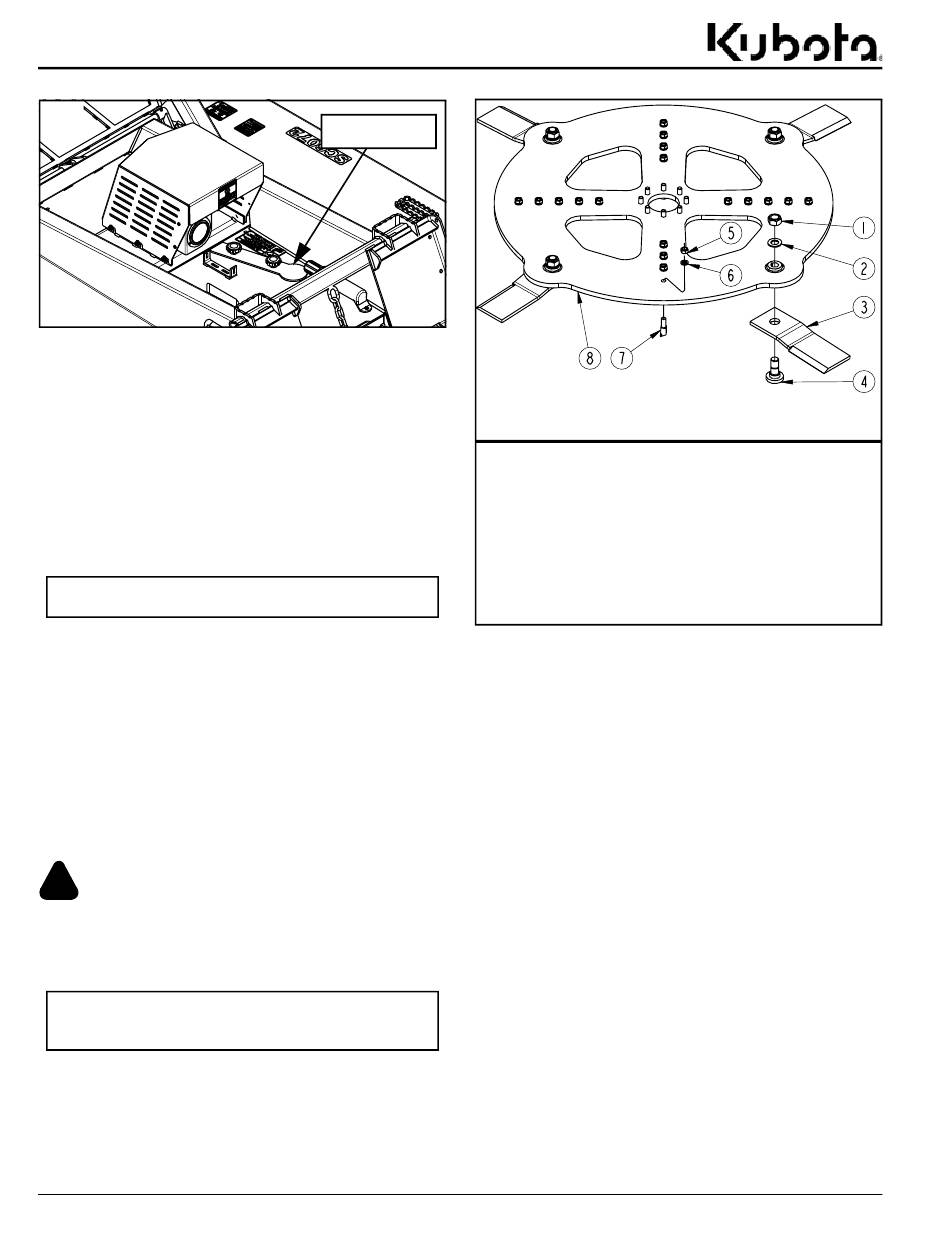

Emplacement du panneau d'accès au plateau de coupe
Figure 5-1
3.
Consulter la Figure 5-1 : Retirer le panneau d'accès du
plateau de coupe.
4.
Consulter la Figure 5-2 : Faire tourner le support de lame
jusqu'à ce que les écrous hexagonaux de 1 1/8 po (n
soient alignés avec l'orifice d'accès au plateau de coupe.
5.
Dévisser les écrous hexagonaux de 1 1/8 po (n
retirer la lame de coupe (n
6.
Les lames doivent être affûtées au même angle que le bord
tranchant original et doivent être remplacées ou réparées
en même temps afin de garantir un bon équilibre sur l'appa-
reil de coupe. Les précautions suivantes doivent être prises
pendant l'affûtage des lames :
IMPORTANT : Les lames doivent être assemblées comme
illustré à la Figure 5-2.
a. Ne pas retirer plus de matière que nécessaire.
b. Ne pas chauffer et frapper un bord tranchant.
c. Ne pas aiguiser les lames comme un fil de rasoir. Lais-
ser un bord tranchant émoussé d'environ 1,59 mm
(1/16 po) d'épaisseur.
d. Toujours aiguiser le bord tranchant de telle sorte que
l'extrémité de la lame reste carrée au niveau du bord
tranchant et non pas arrondie.
e. Les lames devraient avoir le même poids avec une diffé-
rence de moins de 42,5 g (1 1/2 oz). Les lames de poids
inégal entraîneront une vibration excessive susceptible
d'endommager les roulements de la boîte de transmis-
sion et de créer des fissures structurelles.
Consulter la Figure 5-2 :
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
Un contre-écrou qui a été retiré peut perdre ses propriétés de verrouil-
lage à filetage. La réutilisation d'un contre-écrou usé peut entraîner
une projection de lame. Toujours utiliser un nouveau contre-écrou en
installant des lames.
IMPORTANT : Examiner les boulons, les rondelles et les
écrous à la recherche d'usure excessive et les remplacer
au besoin.
o
7.
Insérer les boulons (n
leuse (n
o
3), le support de lame (n
blocage (n
o
2). Fixer au moyen des écrous hexagonaux de
1 1/8 po (n
o
1).
8.
Serrer les écrous hexagonaux de 1 1/8 po (n
(450 pi-lb).
9.
Consulter la Figure 5-1 : Remplacer le panneau d'accès
au plateau de coupe.
26
Débroussailleuse à direction différentielle AP-SC6072 327-321MK-FRC
Table des matières
Panneau d'accès au
plateau de coupe
o
1) pour
o
3).
4) dans la lame de la débroussail-
o
8) et les rondelles de
o
1) à 610 N·m
74805
Pièces de lame de débroussailleuse Kubota
o
1)
o
o
N
N
de pièce Description de la pièce
318-586A
1
803-170C
2
804-147C
3
820-737C
4
802-277C
5
803-022C
6
804-022C
7
820-790C
8
327-306H
Montage de la lame de la débroussailleuse
Entretien des dents en carbure
Inspecter les dents rigides avant chaque utilisation. S'assurer
qu'elles sont correctement installées et en bon état de marche.
Les dents endommagées, usées, tordues ou trop entaillées
doivent être remplacées.
Retirer les dents en carbure et les remplacer comme suit :
1.
Arrêter correctement le chargeur à direction différentielle
selon le Manuel d'utilisateur de l'appareil.
2.
Stabiliser le plateau de coupe en position redressée avec
des blocs de maintien fermes avant d'effectuer des travaux
sur la partie inférieure de la débroussailleuse.
3.
Examiner les dents en carbure pour déterminer lesquelles
doivent être remplacées.
4.
Consulter la Figure 5-1 : Retirer le panneau d'accès du
plateau de coupe.
5.
Consulter la Figure 5-2 : Faire tourner le support de lame
jusqu'à ce que les écrous hexagonaux de 5/8 po (n
soient alignés avec l'orifice d'accès au plateau de coupe.
6.
Dévisser l'écrou hexagonal de 5/8 po (n
dent en carbure (n
7.
Insérer la nouvelle dent en carbure (n
support de lame (n
bure, ne pas oublier que la débroussailleuse tourne dans
le sens horaire.
8.
Installer la rondelle de blocage (n
de 5/8 po (n
o
9.
Serrer les écrous au couple approprié.
TROUSSE DE BOULONS DE LAME
(Comprend les articles 1, 2 et 4 ci-dessous.)
CONTRE-ÉCROU HEXAGONAL
RONDELLE PLATE
LAME DE DÉBROUSSAILLEUSE
BOULON DE LAME
ÉCROU HEXAGONAL
RONDELLE DE BLOCAGE
DENT EN CARBURE
SUPPORT DE LAME
Figure 5-2
o
5) pour retirer la
o
7) à remplacer.
o
7) par le bas du
o
8). En assemblant les dents en car-
o
6) et l'écrou hexagonal
5).
o
5)
3 juin 2021
