7.4.3 Entrée externe
L'entrée externe peut être utilisée pour les fonctions suivantes :
•
entrée numérique de déclenchement
•
Entrée numérique pour allumer / éteindre le laser
•
entrée analogique de compensation de la température ambiante d'arrière-plan
•
entrée analogique de paramétrage de l'émissivité
Notez qu'une seule fonction d'entrée peut être activée à la fois. Avant de changer de
fonctions (par ex. configurer l'émissivité), il faut désactiver la fonction actuellement
utilisée (par ex. compensation de la température d'arrière-plan).
Voir la fonction d'aide du logiciel pour les instructions de réglage ou se référer aux commandes de
paramètres requises au chapitre 10.9.3
TRIGGER
Masse numérique
(pin GROUND)

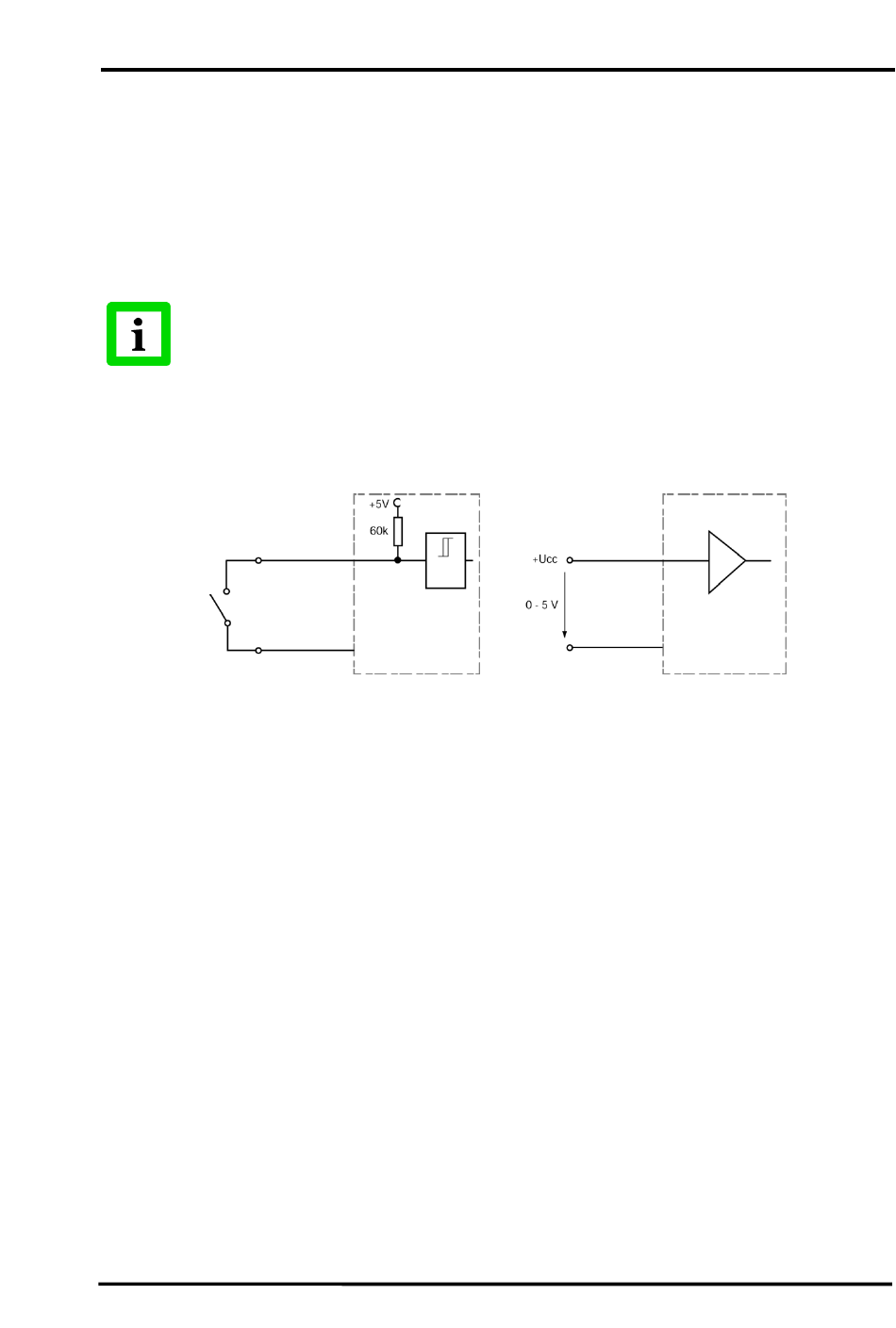

Figure 24: Utilisation numérique (à gauche) et analogique (à droite) d'une entrée externe
7.4.3.1 Déclencheur
Le déclencheur est activé en court-circuitant la masse analogique (Pin GROUND sur le bornier de
raccordement) pour une impulsion d'une durée minimale de 10 ms. Ceci peut être réalisé par
interrupteur externe, relais, transistor ou porte TLL.
Marathon MM
Entrée externe
, en page 72.
Sensor
Masse analogique
Rev. D8 Sep 2017
Fonctionnement
Sensor
TRIGGER
(pin –mA OUT)
41
