3.2 Caractéristiques optiques
Dans tous les cas, vérifier que la cible remplit entièrement le spot de mesure, voir chapitre 6.1.1
par rapport à
l'objet, en page 23.
Lorsque l'unité est à distance focale, la taille réelle du spot peut être calculée pour n'importe quelle
distance en appliquant la formule suivante. Divisez la distance D par le rapport D:S de votre modèle.
Exemple : pour une unité à rapport D:S de 300:1, si le capteur se trouve à 2200 mm de la cible, divisez
2200 par 300 ce qui donne une taille de spot sur la cible d'environ 7,3 mm.
Toutes les tailles de spots cibles indiquées dans les diagrammes optiques se basent sur une
consommation d'énergie de 90 %.
3.2.1 Caractéristiques optiques de la focale variable
Modèle
Focale
LT, MT, G5, 3M
VF1
G7
VF1
* La résolution optique donnée est atteinte au point de focale selon les données mentionnées concernant le domaine de la focale.
Fréquence moyenne de non fonctionnement (MTBF)
Marathon MM
Caractéristiques techniques

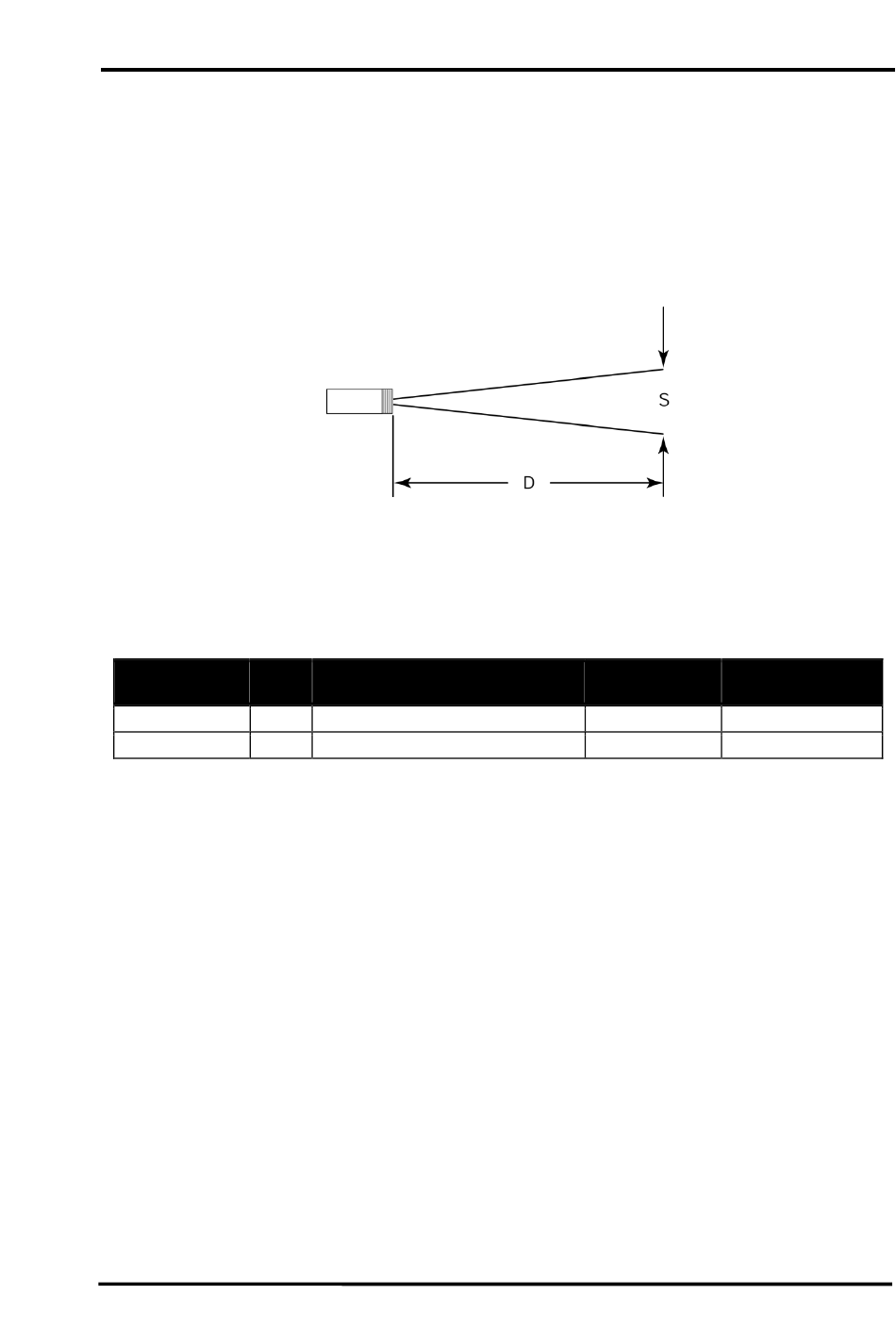

Figure 1: Graphique des tailles de spot
Domaine de la focale
200 mm à 2200 mm
200 mm à 2200 mm
Rev. D8 Sep 2017
Résolution
optique D:S *
70:1
100:1
10.000 opérations (à Tamb = 23°C)
Distance
D = Distance
S = Taille de spot
Spot le plus petit
2.9 mm @ 200 mm
2 mm @ 200 mm
15
