6.4 Installation de capteurs multiples en réseau
6.4.1 Câblage
Dans le cas d'une installation de deux capteurs ou plus en réseau, chaque câble de capteur sera relié à
son propre bornier. Les bornes RS485 sur chaque bornier sont câblées en parallèle.

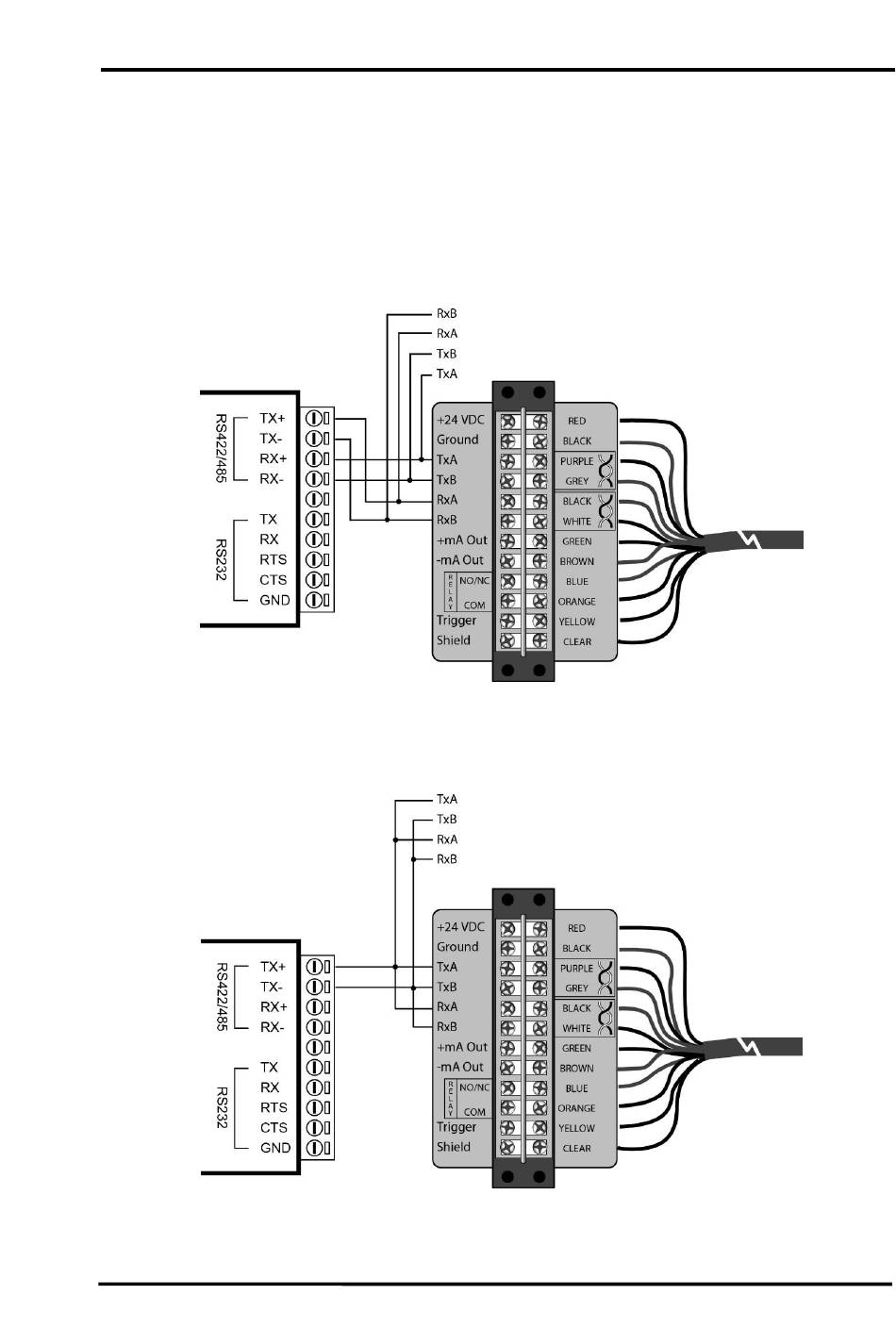

La figure ci-dessous présente le câblage de capteurs dans une installation multipoint à 4/2 fils.
USB/485
Convertisseur d'interface
XXXUSB485
USB/485
Convertisseur d'interface
XXXUSB485
Marathon MM
Depuis le block bornier complémentaire
d'un autre capteur
Figure 10: Câblage 4 fils multipoint en réseau
Depuis le block bornier complémentaire
d'un autre capteur
Figure 11: Câblage 2 fils multipoint en réseau
Rev. D8 Sep 2017
Bornier
Bornier
Installation
depuis le capteur
depuis le capteur
