6.2. Montage et serrage de modules en position horizontale

Pour la fixation de modules par pinces en position horizontale on recourt à un adaptateur de pinces
pour modules en combinaison avec des pinces Rapid 2+ ou des pinces standard :
1.
Enfoncer la pince pour module
dans le profilé de l'adaptateur
de pince pour module
2.
Pousser le module vers la
pince (tenir compte de la
mesure d'écartement)
3.
Serrer la vis CHC avec un
moment de torsion de 15 Nm
FS UNO | I400369FR | V3 | INSTRUCTIONS DE MONTAGE | 201609
SCHLETTER SOLAR GMBH | SUBJECT TO MODIFICATIONS
1.

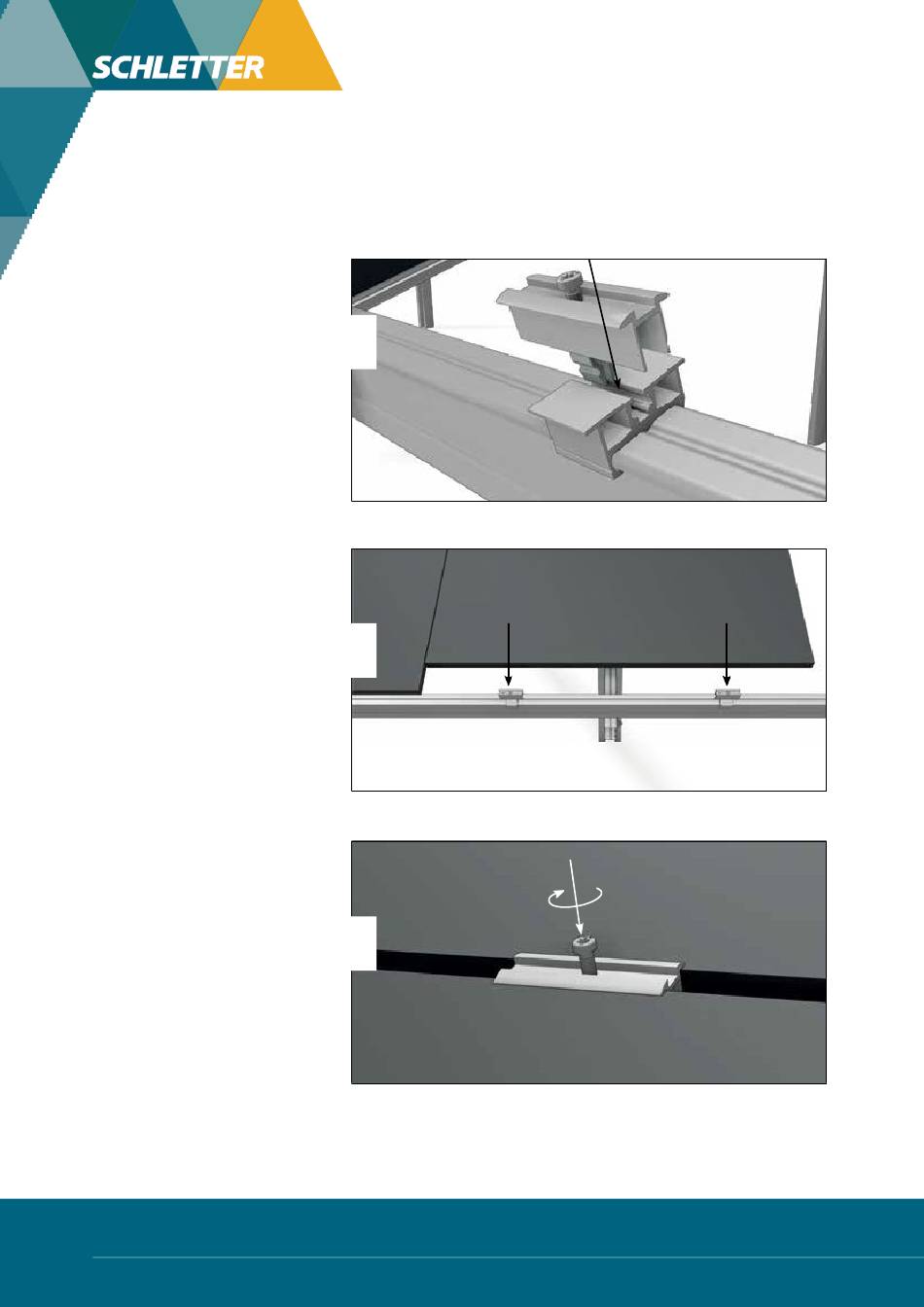

image 6.2.-1 (Enfoncer la pince pour module)
2.
image 6.2.-2 (Pousser le module vers la pince)
15 Nm
3.
image 6.2.-3 (Serrer la vis CHC)
