Description Tableau Électrique - Riello RS 250/M MZ Instructions Pour L'installation, L'utilisation Et L'entretien

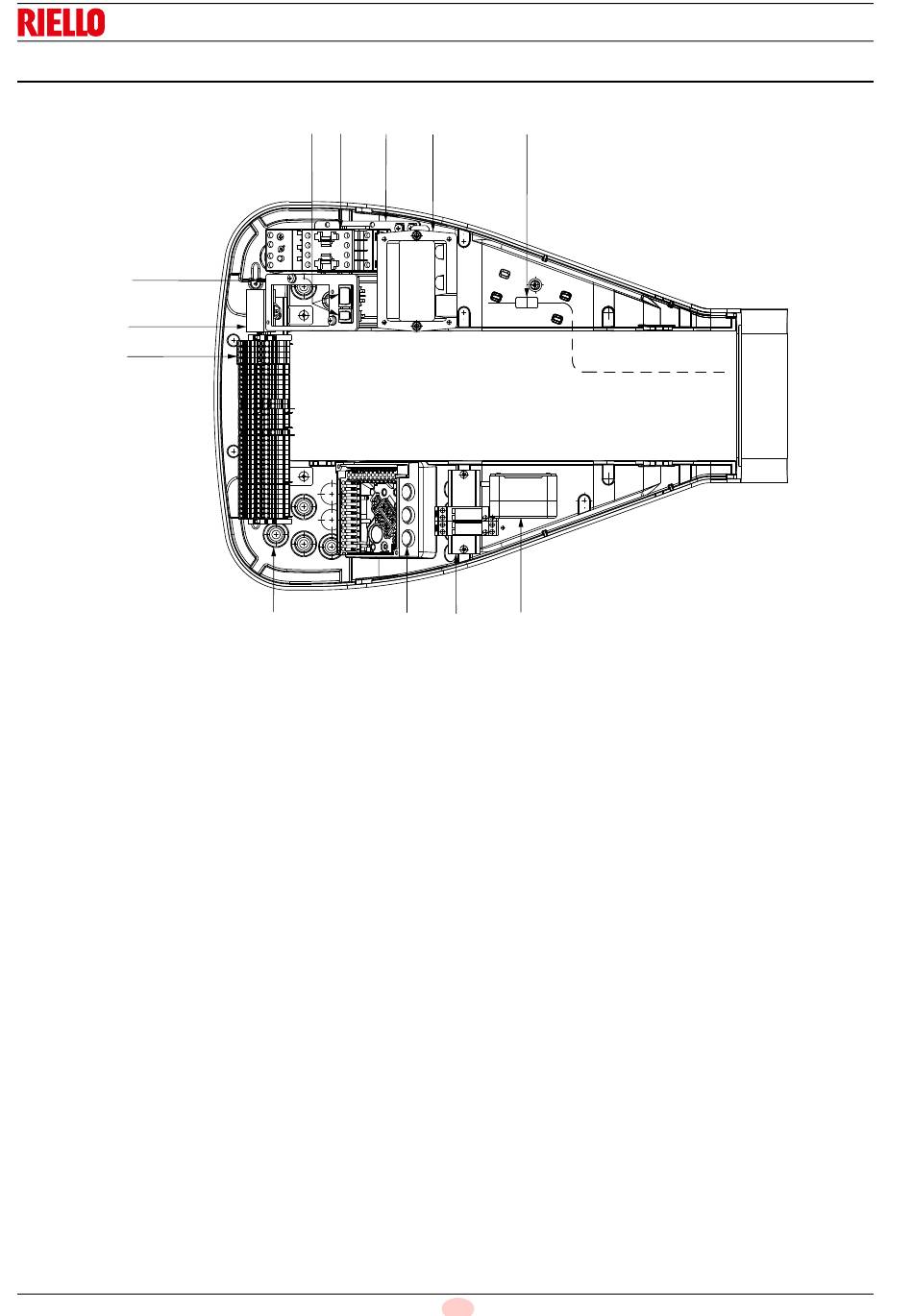

4.11 Description tableau électrique
11
9
4
1 Fiche-prise sur le câble de la sonde d'ionisation
2 Contacteur moteur et relais thermique avec bouton de
déblocage
3 Interrupteur pour fonctionnement automatique-manuel-
éteint ;
un bouton pour augmentation-diminution de la puissance
4 Bornier de l'alimentation principale
5 Passe-câbles pour raccordements électriques aux soins de
l'installateur
6 Pressostat air seuil minimum (type différentiel)
7 Transformateur d'allumage
8 Socle boîte de contrôle
9 Filtre de protection contre les perturbations radioélectriques
10 Relais contacts propres
11 Bride pour l'application du kit RWF pour fonctionnement
modulant
12 Fiche pour le branchement du kit RWF pour fonctionnement
modulant
20154246
Description technique du brûleur
3 2
20158344
5
12
7 1
6
8
10
12 F
Fig. 5
