Deif AGC-4 Mk II Notice D'installation page 63

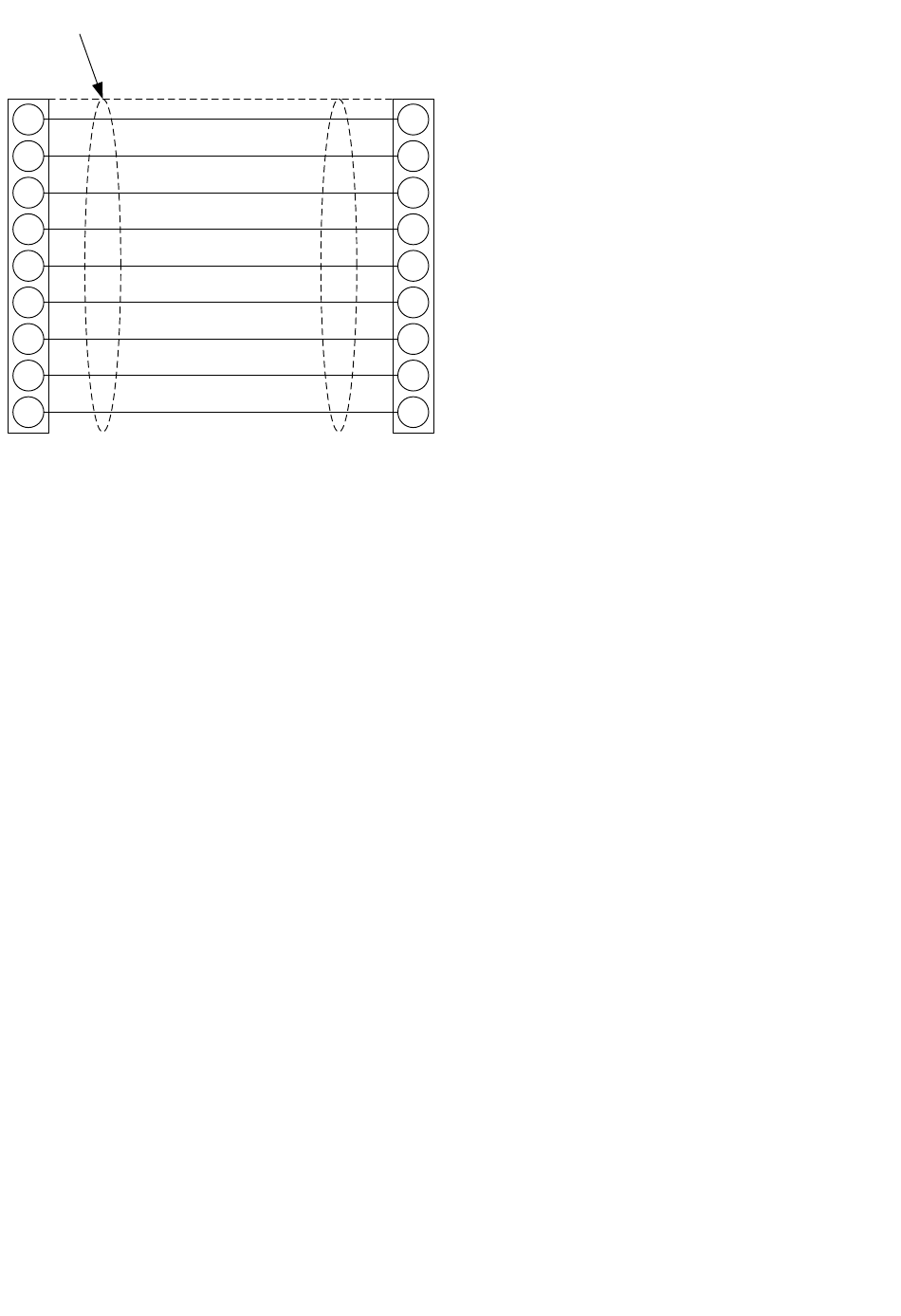

Connect shield to plug metallic casing
9-p D-sub
male
1
2
3
4
5
6
7
8
9
2
Câbles de 0.22 mm au min., 6 m de longueur max.
Types de câble : Belden 9540, BICC H8146, Brand Rex BE57540 ou équivalent.
NOTE Ne pas utiliser d'outils et ne pas forcer lors du serrage des vis à serrage à main sur le câble de l'écran.
INSTALLATION INSTRUCTIONS 4189341269B FR
9-p D-sub
female
1
2
3
4
5
6
7
8
9
Page 63 de 67
