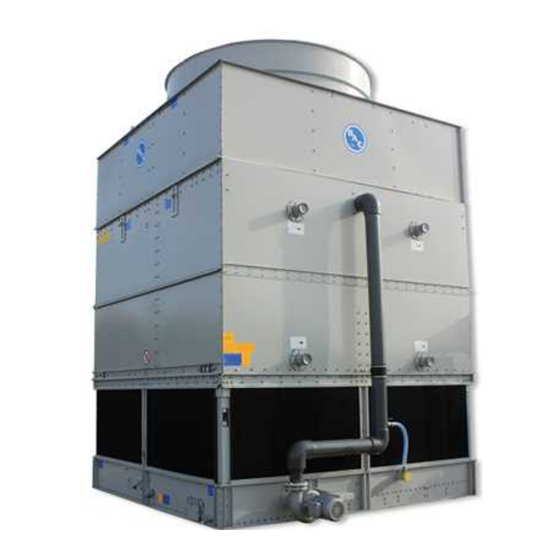

BAC PCE 155 Instructions De Manutention Et D'installation
Condenseurs évaporatifs
Masquer les pouces
Voir aussi pour PCE 155:
Manuels Connexes pour BAC PCE 155
Sommaire des Matières pour BAC PCE 155
- Page 1 RPCEv09FR PCE Condenseurs évaporatifs INSTRUCTIONS DE MANUTENTION ET D’INSTALLATION...
- Page 2 BAC Balticare local. Nom, email et n° de téléphone sont disponibles sur notre site www.BaltimoreAircoil.eu Le type de modèle et le numéro de série de l’équipement sont indiqués sur la plaque de l’appareil.
- Page 3 Inspection et surveillance Mise en Hebdomadaire Mensuelle Trimestrielle Tous les Annuelle Arrêt service 6 mois Test TAB (avec plaques d’immersion) Qualité de l’eau de circulation Vue d’ensemble du système Tenue de registre par événement Lubrification Mise en Hebdomadaire Mensuelle Trimestrielle Tous les Annuelle Arrêt service...
-
Page 4: Table Des Matières
Table des matières INSTRUCTIONS DE MANUTENTION ET D’INSTALLATION Généralités A propos de la conception et des pratiques à appliquer Transport Inspection avant manutention Poids de l'appareil Ancrage Mise à niveau Connexions électriques Connexion de la tuyauterie Raccordements aux batteries Conditions de purge requises Protection contre le gel Installation de la ligne de purge Mesures de sécurité... -
Page 5: Généralités
Web à l'adresse suivante: http://www.baltimoreaircoil.eu/knowledge-center/application-information. Transport L’équipement de refroidissement BAC est assemblé en usine pour assurer une qualité uniforme et un assemblage sur site minimum. Tous les appareils sont expédiés en standard en trois sections. Si des atténuateurs acoustiques au refoulement et/ou une ou des batterie(s) ailetée(s) au refoulement sont inclues dans la commande, la ou les section(s) sont expédiées séparément pour une manutention sur site. - Page 6 • Ensemble vanne à flotteur • Pompes de pulvérisation • Éliminateurs • Déflecteurs d'entrée d'air à 3 fonctions • Surfaces intérieures/extérieures • Composants divers Une enveloppe contenant une check-list se trouve dans la caisse en bois sans clous ou le container en plastique situé...
-
Page 7: Poids De L'appareil
Emplacement de la visserie Poids de l'appareil Avant de procéder à la manutention d’un équipement BAC, vérifier le poids de chaque section sur le schéma certifié de l’appareil. Ces poids sont fournis à titre indicatif et doivent être confirmés en pesant avant le levage si la capacité... -
Page 8: Ancrage
Raccordements aux batteries Les batteries galvanisées à chaud et en acier inoxydable des condenseurs BAC sont remplies en usine d'un gaz inerte basse pression avant expédition pour garantir une protection interne optimale contre la corrosion. Il est recommandé... -
Page 9: Conditions De Purge Requises
être prises sur site. Conditions de purge requises L'installateur des condenseurs BAC doit assurer une purge d'air correcte du système avant son fonctionnement. L’air aspiré peut empêcher la vidange du réfrigérant et réduire la capacité de condensation, ce qui se soldera par des pressions de fonctionnement supérieures à... -
Page 10: Protection Contre Le Gel
Protection contre le gel Protéger ces produits contre les dommages et/ou l’efficacité réduite dû au gel éventuel, et ce par des modes mécaniques ou de fonctionnement. Veuillez consulter votre représentant BAC Balticare local pour connaître les autres systèmes de protection recommandés. -
Page 11: Surfaces Non Accessibles
Les levages doivent être effectués par personnel de manutention qualifié conformément aux instructions de manutention de BAC et aux pratiques de levage généralement acceptées. Des câbles de sécurité d'appoint peuvent être nécessaires si les conditions du levage en justifient l'utilisation, comme déterminé par l'entrepreneur de levage. -
Page 12: Modifications Par Des Tiers
Garantie La société BAC garantit que tous ses produits sont exempts de défauts de fabrication au niveau des matériaux et de la main d’œuvre, et ce, pendant une période de 24 mois à compter de la date d'expédition. Si un tel défaut devait toutefois être présent, la société... -
Page 13: Manutention
MANUTENTION Remarques générales ATTENTION Avant de procéder au levage, s’assurer que le bassin ou l’appareil ne contiennent ni eau, ni neige, ni débris. Ce type d’accumulation augmentera considérablement le poids de levage de l’équipement. Une fois l’appareil installé, tous les résidus de métal résultant du perçage, de la fixation des vis autotaraudeuses, du meulage, des soudures ou d'autres travaux mécaniques doivent être retirés de l'appareil. S'ils restent sur l'appareil (généralement sur les brides à... - Page 14 Appareil avec batterie ailetée au refoulement 1. Module de recueil de l’eau 2. Module de transfert de chaleur 3. Module de ventilation 4. Batterie ailetée au refoulement 1. Éliminer toutes les protections en bois des brides horizontales supérieures de la section inférieure. Nettoyer les brides pour éliminer la poussière, la saleté...
- Page 15 • Il est également possible d'installer la chaise moteur sur le module de ventilation AVANT le levage et de lever ensuite cet assemblage en une pièce (module de ventilation + moteur). Toutefois, pendant l'installation de la chaise moteur, le module de ventilation ne peut reposer sur le sol. Des courroies peuvent également être installées et tendues à...
- Page 16 Atténuateur de refoulement Min. Min. collecteur Modèle Sections de Manutention hauteur Min. l’appareil Méthode "H" Manutention longeur hauteur (mm) Méthode (mm) "H" (mm) PCE263, 289, 290, 308, Module de recueil de 5500 4300 2000 309, 317, 337, 339, 360 l’eau Module de transfert 2500 2700...
- Page 17 Position des trous de fixation à utiliser. 1. Position de broche d’assemblage. 2. La distance entre le trou de fixation, dans lequel le broche est inséré, et le coin doit être au minimum 30 cm. 3. Usage additionnel des broches d'assemblage le long de côté long. 4.
-
Page 18: Méthode De Manutention Du Module De Recueil De L'eau
Méthode de manutention du module de recueil de l'eau MÉTHODE DE MANUTENTION A Module de recueil de l’eau Faites attention à la différence entre l’œillet de levage et la boucle de fixation située sur la section inférieure. Utilisez l’œillet de levage pour décharger l’appareil du camion. Il est conçu pour subir une force ascendante. Il est monté... -
Page 19: Méthode De Manutention Du Module De Transfert De Chaleur
Méthode de manutention du module de transfert de chaleur MÉTHODE DE MANUTENTION C Module de transfert de chaleur Méthode de manutention du module de ventilation MÉTHODE DE MANUTENTION D Module de ventilation 2 Manutention 2 Manutention W W W . B A L T I M O R E A I R C O I L . E U... -
Page 20: Méthode De Manutention De La Batterie Ailetée Au Refoulement
Méthode de manutention de la batterie ailetée au refoulement MÉTHODE DE MANUTENTION E Batterie ailetée au refoulement Méthode de manutention de l'atténuateur de refoulement MÉTHODE DE MANUTENTION F Atténuateur de refoulement W W W . B A L T I M O R E A I R C O I L . E U... -
Page 21: Assemblage Des Sections
ASSEMBLAGE DES SECTIONS Méthode d’étanchéité Méthode d’étanchéité pour les appareils standard 1.Méthode de jointage A – Joint de caisson InterLok™ 2.Méthode de jointage B – Joint en mousse et vis autotaraudeuses Méthode d'étanchéité pour les produits à batterie avec batterie ailetée au refoulement 1.Méthode de jointage A –... -
Page 22: Installation Support Du Moteur Externe
MÉTHODE DE JOINTAGE A 1. Aucun joint d'étanchéité n'est requis pour le joint de caisson InterLok™ du milieu. Joint de caisson InterLok™ 2. Boulonner la section en place comme illustré sur la figure "Joint de caisson InterLok™", à l'aide d'un boulon et d'une rondelle plate de 12 mm. -
Page 23: Installation Du Moteur Externe
Installation du support du dispositif de dépose de moteur 1. Porte d’accès 2. Support du dispositif de dépose de moteur (pièce expédiée séparément) 3. Boulon, écrous et rondelles. (Utilisez ces éléments pour installer le support du dispositif de dépose de moteur.) 4. - Page 24 Montage du moteur externe - Étape 2 1. Rondelle de 12 mm 2. Rondelle de blocage de 12 mm 3. Écrou de 12 mm 4. Installer les courroies et vérifier l'alignement des poulies. Enfin, tendre les courroies. Pour les spécifications et procédures relatives à...
- Page 25 Joint de la plaque de fermeture 1. Boîte d’écoulement 2. Paroi du bassin de la cellule#1 3. Joint 4. Plaque de fermeture Reboulonner la plaque de fermeture 1. Plaque de fermeture 2. Paroi du bassin de la cellule#1 3. Les goujons/boulons doivent être réinstallés pour fixer la plaque de fermeture. 3 Assemblage des sections 3 Assemblage des sections W W W .
-
Page 26: Accessoires Optionnels
ACCESSOIRES OPTIONNELS Général 1. Toutes les instructions d’installation nécessaires pour les accessoires optionnels se trouvent dans la caisse en bois sans clous ou le container en plastique situé dans la section inférieure. Voir "Inspection Before Rigging" on page 1 - image "Emplacement de la visserie". 2. - Page 27 Couvercle de la trappe de nettoyage monté pour le transport Installation finale du couvercle de la trappe de nettoyage 4 Accessoires optionnels 4 Accessoires optionnels W W W . B A L T I M O R E A I R C O I L . E U...
-
Page 28: Raccord Du Fond En Option
Raccord du fond en option Pour installer le raccord du fond en option, suivre les instructions indiquées sur les figures suivantes. Installation de la connexion du bassin séparé en option dans le fond 1. Plaque d'appui avec une grille 2. Joint en caoutchouc 3. -
Page 29: Inspection Avant La Mise En Service
INSPECTION AVANT LA MISE EN SERVICE Généralités Avant la mise en service, il faut appliquer les procédures suivantes, décrites en détail dans le Manuel d’utilisation et de maintenance (voir le tableau "Programme recommandé de maintenance et de surveillance"). Le respect des procédures de mise en service et du programme de maintenance périodique prolongera la durée de vie de l’équipement et assurera le fonctionnement parfait de l’appareil. -
Page 30: Assistance Spécifique Et Informations Complémentaires
COMPLÉMENTAIRES Balticare BAC a fondé sous le nom de Balticare une société indépendante spécialisée dans le traitement global de l’eau. L’offre de BAC Balticare comprend tous les éléments requis pour assurer un fonctionnement sûr et efficace des produits de refroidissement évaporatif. Une gamme compléte qui couvre l'évaluation des risques, le traitement sélectif de l’eau, la formation, l’essai, la tenue de registres et la vue d’ensemble du systéme sur l’année. - Page 31 W W W . B A L T I M O R E A I R C O I L . E U...
