3
x
Commande
3.2 Fonctions de base et modes de
fonctionnement

3.2.1 Informations sur l'installation (Info)

Dans cette position du commutateur rotatif, le variateur permet
de consulter successivement toutes les températures de l'instal-
lation, le type de générateur de chaleur, les diverses informations
logicielles et les états de fonctionnement de tous les composants
de l'installation. Le nombre de paramètres affichés varie selon les
composants connectés.
Aucun réglage ne peut être effectué pour ces valeurs.
● Mettez le commutateur rotatif en position « Info »
L'écran standard s'affiche (voir fig. 2-2).
● Appuyez brièvement sur le variateur.
L'aperçu des paramètres s'affiche.
● Sélectionnez le niveau d'information souhaité à l'aide du
variateur.
● Confirmez le choix en appuyant légèrement sur le variateur.
L'aperçu s'affiche (exemple voir fig. 3-4).
● Sélectionnez les différents niveaux d'informations à l'aide du
variateur.
Les explications supplémentaires et les valeurs d'affichage possibles pour cette po-
sition du commutateur rotatif figurent dans le chapitre 5.10.
Affichage des données de fonctionnement
Dans la vue d'information « Vue Globale », l'écran du Régulation
RoCon BF affiche les données d'exploitation actuelles du
ROTEX générateur de chaleur.
L'affichage des données d'exploitation est réparti sur plusieurs
pages de l'écran. L'ajustage du commutateur rotatif permet la na-
vigation entre les différentes pages de l'écran.
Désignatio
Explication de la valeur d'affichage
n courte
Mode
Mode actuel de la pompe à générateur de
chaleurs:
: chauffer
: Préparation de l'eau chaude
Stat
Brennerstatus
: Brûleur Actif
: Brûleur Inactif
RT
Paramètre [Room thermostat] = Inactif: - - -
Paramètre [Room thermostat] = Actif:
: Demande de chaleur
: Aucune demande de chaleur
Pump
Rendement actuel de la pompe de recirculation in-
terne en %
Mix1
Position actuelle de la vanne d'inversion à 3 voies:
+
3xx: 3UV1
A
5xx: 3UVB1
Mix2
5xx: Position actuelle de la vanne de mélange
interne 3UV DHW
TV
Température de départ actuelle (t
TVBH
5xx: Température de départ actuelle avec le
soutien de chauffage
TR
Température de retour actuelle chauffage (t
Tdhw
Température de l'eau chaude actuelle dans le
ballon d'eau chaude
TA
Température extérieure actuelle (RoCon OT1)
8
Désignatio
n courte
V
Tab. 3-1 Explication des valeurs de données de fonctionnement
.

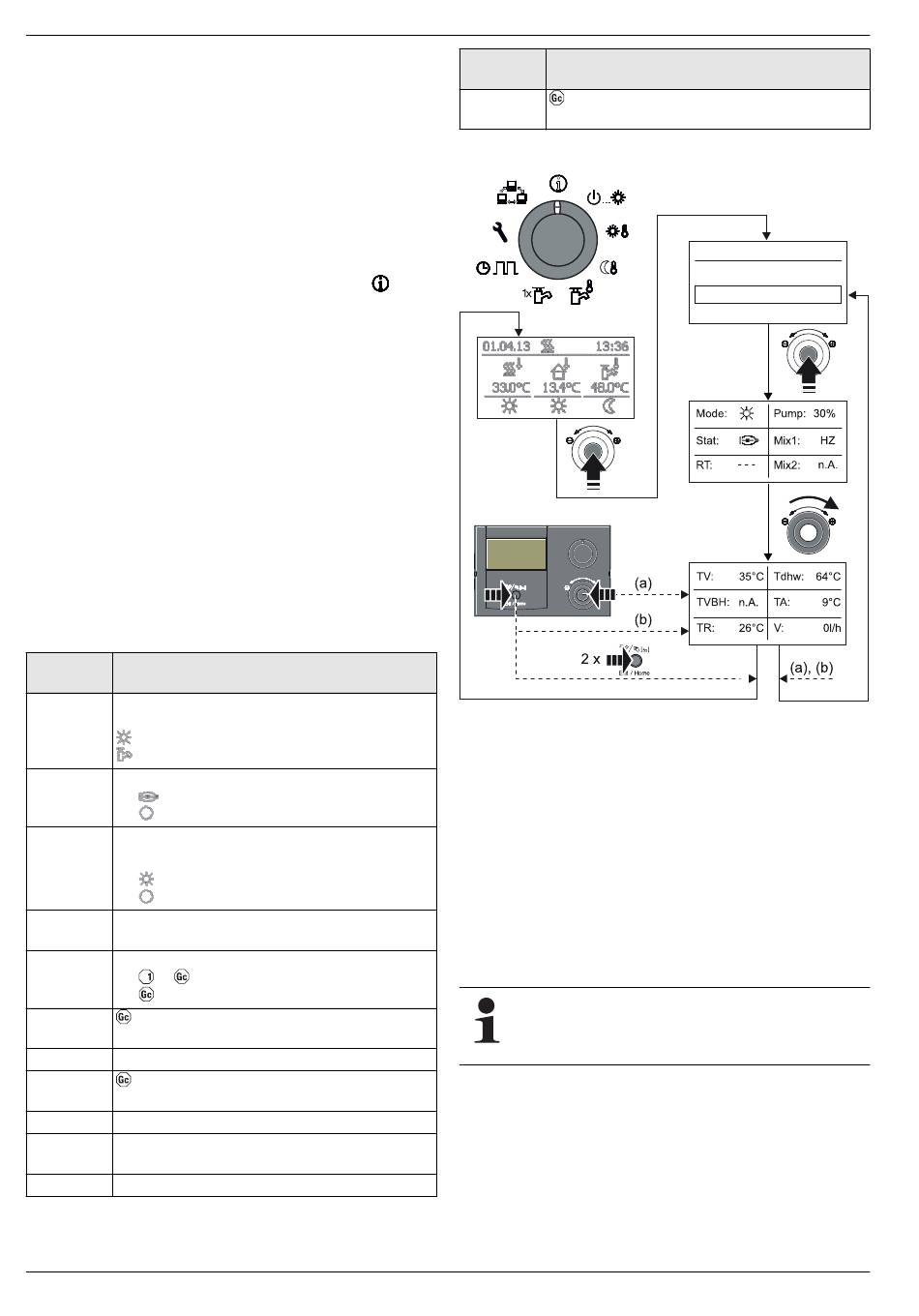

Fig. 3-3
Affichage de la pression d'eau
Sur le Régulation RoCon BF, la pression de l'installation
(pression d'eau) du circuit interne (circuit de chauffage direct)
s'affiche lorsqu'il est allumé. La pression d'eau est disponible en
tant que premier paramètre d'Info (voir fig. 3-4).
La plage autorisée de la pression d'eau pendant le fonction-
nement du chauffage varie selon le générateur de chaleur et l'ins-
tallation de chauffage. Les valeurs de consigne et valeurs limite
peuvent seulement être réglées par le chauffagiste. Si la
pression d'eau descend en-dessous de la valeur minimale
(valeur de paramètre réglée), celle-ci doit augmenter après le
remplissage de l'installation (voir manuel d'installation du géné-
rateur de chaleur).
)
V1
)
R1
Explication de la valeur d'affichage
Débit volumique actuel (débit) dans l'instal-
lation de chauffage
Info
Affichage des données de fonctionnement
Les limites de pression pour l'arrêt de sécurité et la
pression de consigne peuvent être réglées dans les ré-
glages de paramètres dans le niveau « Configuration
du sys ».
FA ROTEX RoCon BF - 04/2014
Vue Globale
Pression eau
