ABB-free@home
5.4.2
Possibilités de raccordement
Le raccordement électrique se fait via des bornes à vis.
L'identification des bornes se trouve sur le boîtier.
Le raccordement à la ligne de bus free@home s'effectue par l'intermédiaire
de la borne de raccordement du bus livrée avec le produit.
Vous devez utiliser un LS 10 comme disjoncteur.

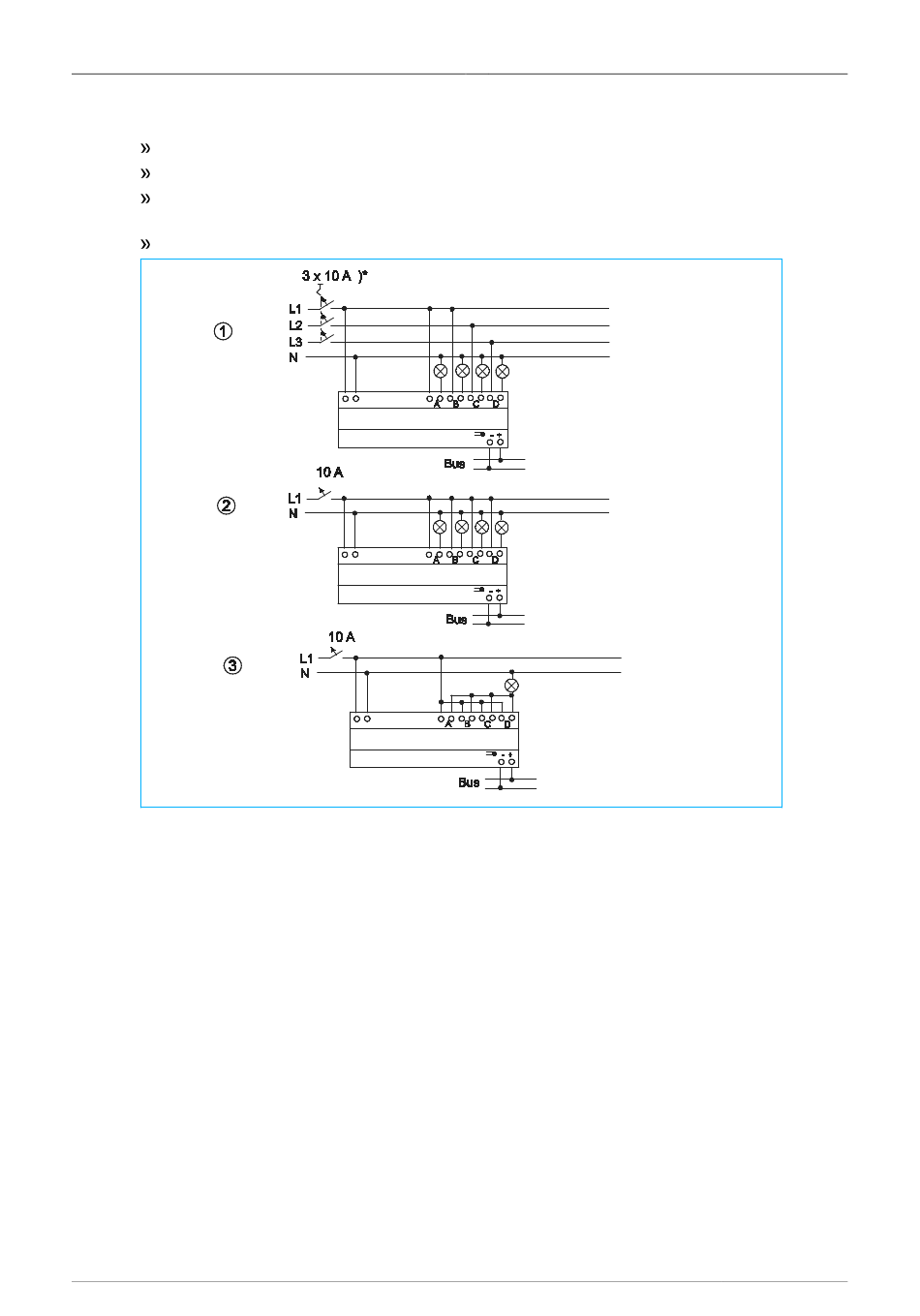

Fig. 4 : Possibilités de raccordement
[1] Fonctionnement multiphasé
[2] Fonctionnement monophasé, actionneur de variateur multicanaux
[3] Fonctionnement monocanal (toutes les sorties branchées en parallèle)
Manuel technique 1773-1-8809 / 2CKA001773B8809
®
Caractéristiques techniques
│13
