CARACTÉRISTIQUES TECHNIQUES
2
Version Advanced : raccordements process supérieur Latéral / inférieur Axial

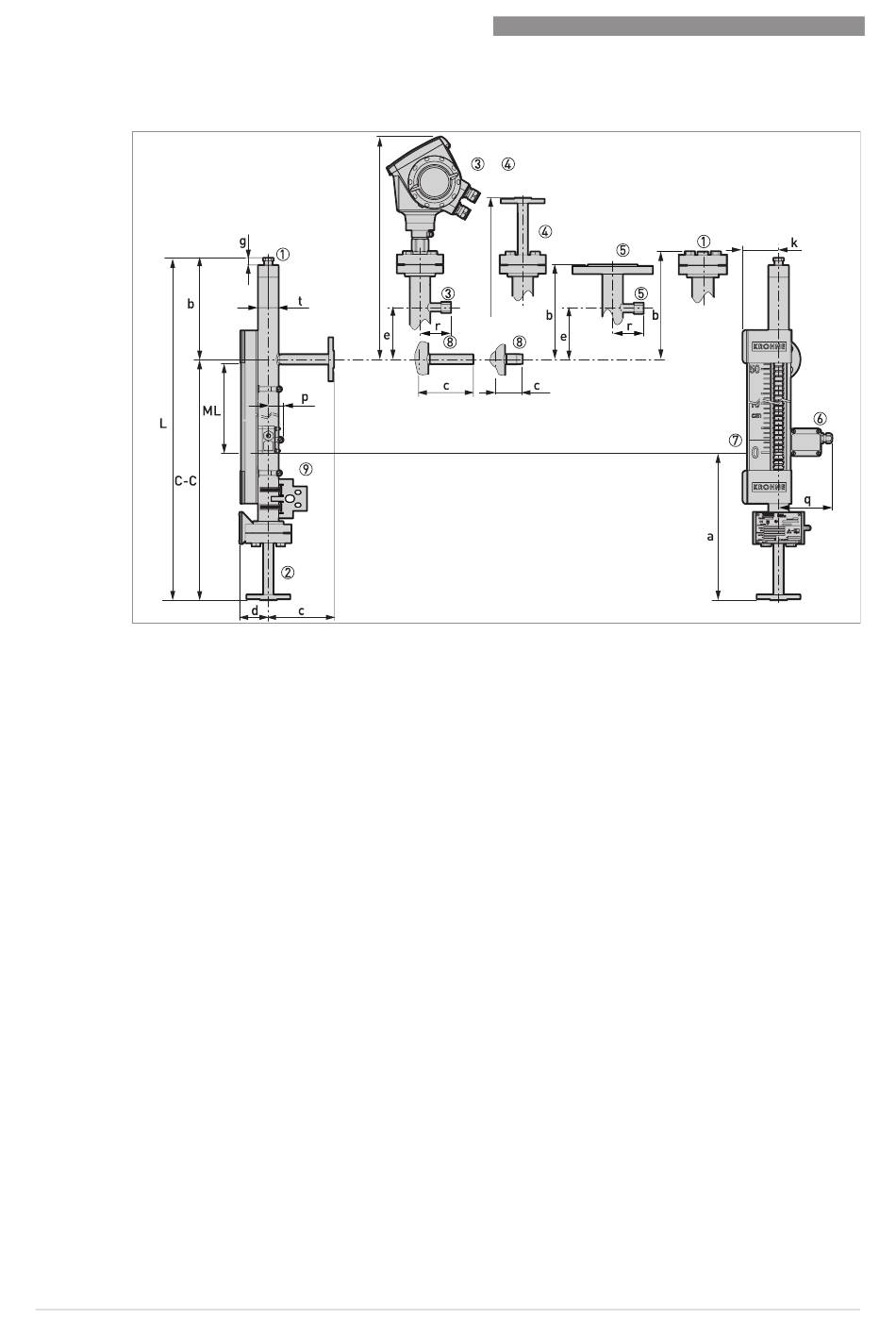

Figure 2-7: Raccordements process supérieur Latéral / inférieur Axial
1 Event en option avec raccord 3/8 NPT (avec bouchon) ou évent en option sur bride avec raccord 1/2 NPT ou G 1/2 (avec
bouchon)
2 Raccordement process (bride)
3 Raccord ½ BSP pour le transmetteur de niveau TDR OPTIFLEX 1300 avec évent latéral ½ NPT (avec bouchon)
4 Event en option (bride)
5 Bride supérieure DN40 en option pour autres transmetteurs de niveau avec évent latéral ½ NPT (avec bouchon)
6 Détecteur de niveau en option
7 Indicateur de niveau avec échelle en option
8 Raccord à filetage mâle (½...¾ NPT ou G ½...¾) ou à embout long (½¨ ou ¾¨) en option
9 Support du corps en option – voir aussi « Support du corps en option : dimensions et poids »
Note :
• C-C = Longueur entre axe et face (raccordements process)
• ML = Longueur de mesure
• L = Longueur hors tout
• a = zone morte basse ;
b = distance entre l'axe du raccordement supérieur et la face supérieure de l'appareil
Autres dimensions disponibles sur demande.
