CARACTÉRISTIQUES TECHNIQUES
2
2.4 Version Basic : dimensions et poids
Version Basic : raccordements process Latéral / Latéral

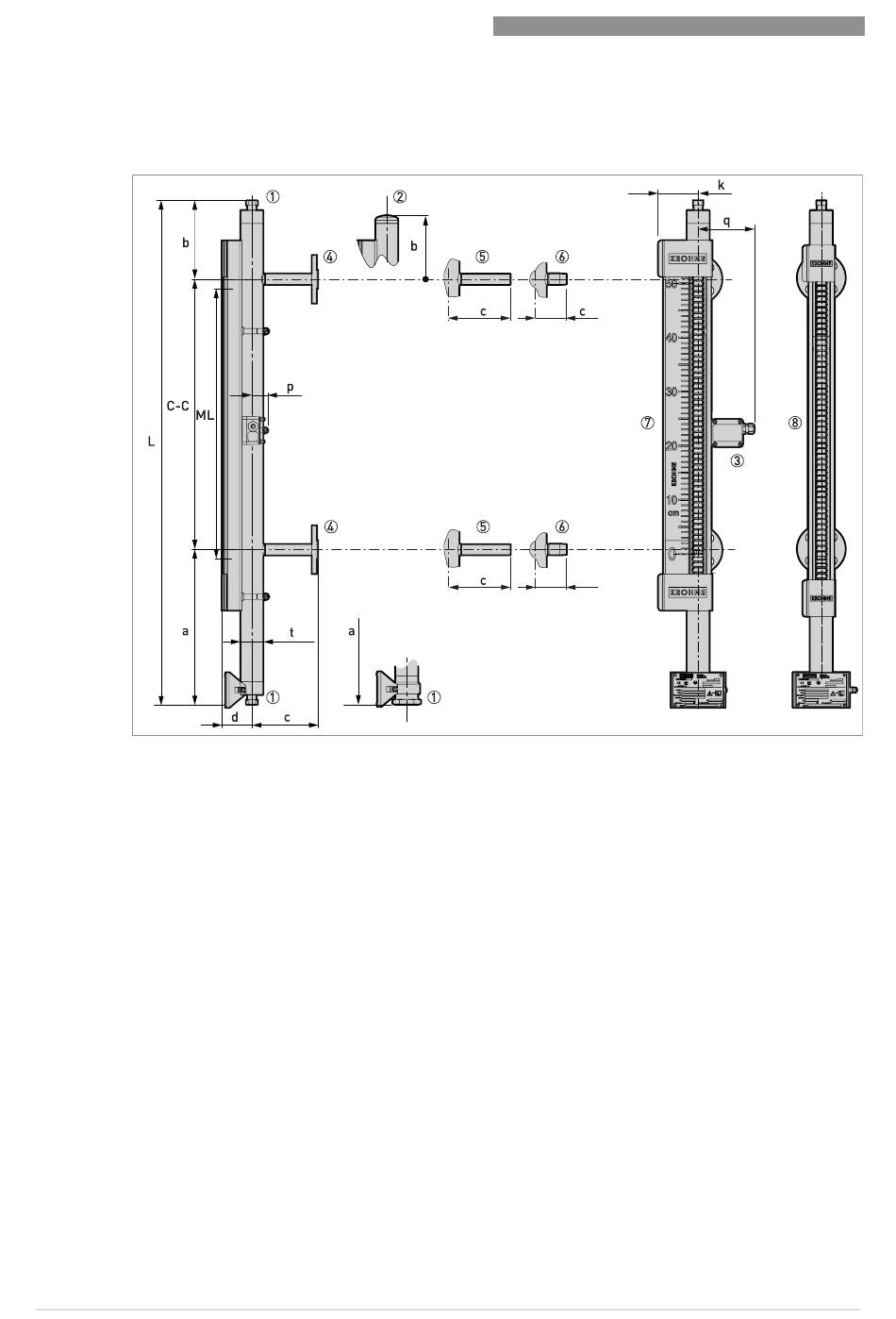

Figure 2-1: Raccordements process Latéral / Latéral
1 Event en option avec raccord 3/8 NPT (avec bouchon). Vidange en option avec bouchon 3/8 NPT – ou un bouchon
1¼ NPT pour retirer le flotteur du fond de l'appareil
2 Fond bombé
3 Détecteur de seuil en option
4 Raccordement à bride
5 Raccord à embout long (½¨ ou ¾¨) en option
6 Raccord à filetage mâle (½...¾ NPT ou G ½...¾) en option
7 Indicateur de niveau avec échelle en option
8 Indicateur de niveau sans échelle en option
Note :
Note :
Note :
Note :
• C-C = Longueur d'entre-axe (raccordements process)
• ML = Longueur de mesure
• L = Longueur hors tout
• a = distance entre l'axe du raccordement inférieur et la face inférieure de l'appareil ;
b = distance entre l'axe du raccordement supérieur et la face supérieure de l'appareil
22
www.krohne.com
BM 26 BASIC/ADVANCED
c
01/2017 - 4000472007 - TD BM 26 Basic/Adv R08 fr
