geminox POLYFLAM T Notice Technique page 27

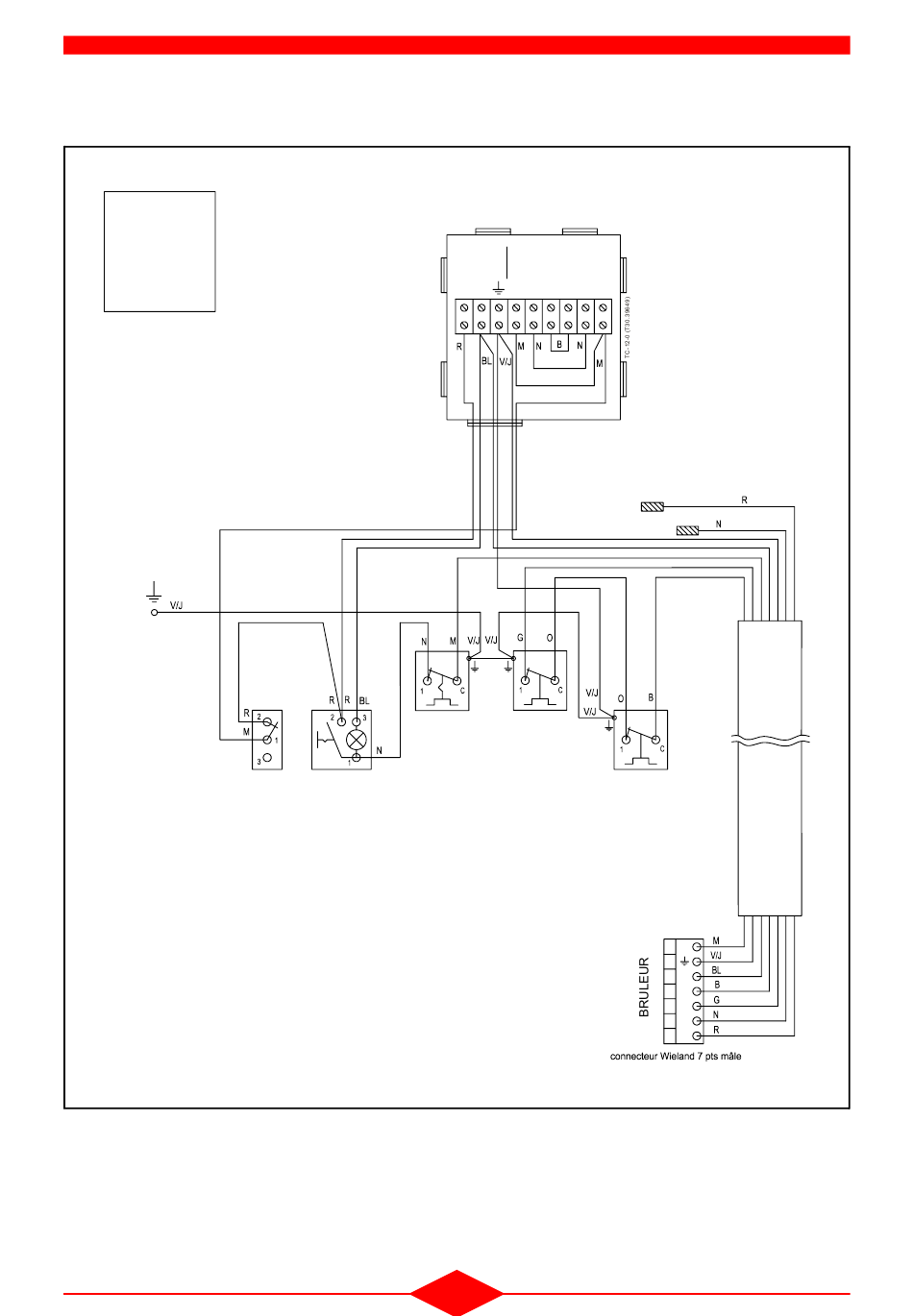

9.2.2 - Schéma filaire
Fig. 29
B : Blanc
BL : Bleu
M : Marron
N : Noir
O : Orange
R : Rouge
V/J : Vert/Jaune
Masse chaudière
L : Phase
N : Neutre
M/A : Interrupteur Marche/Arrêt
E/H : Interrupteur Eté/Hiver
TRC : Thermostat de réglage température chaudière
TSE : Thermostat de sécurité de surchauffe eau
TFB : Thermostat de contrôle de température des fumées bois
V1 : Voyant de mise en service du brûleur fioul
C : Connecteur pour raccordement au brûleur
V1
E/H M/A
Boîtier "BORNIER" pour
RACCORDEMENT à l'installation
230V
ACCESSOIRES
50Hz
+ régulations
+ terre
L N 1 2 3 4 5 6
TFB
TSE
- 27 -
INSTALLATION
TRC
C
L1
N
T1
T2
S3
B4
