7.17 NUCL4P, Hublot de signalisation passif 4 sections
NUCL4P-H, Hublot de signalisation passif à 4 sections,
fiche d'installation
Description
Le hublot passif NUCL4P-H est un hublot de signalisation
lumineuse à 4 sections, servant à signaler les événements
d'appel du système passif. Le hublot comprend deux
connecteurs de bus de chambre passif pour les bus de chambre
passifs primaires et secondaires. Le connecteur du bus
principal se connecte à un concentrateur de bus passif (PBC),
qui fournit l'alimentation, et les lignes d'entrées/sorties vers le
hublot. Le connecteur de bus principal contrôle les première,
deuxième et troisième sections lumineuses. Le connecteur de
bus secondaire du hublot se connecte au second bus sur la
carte PBC. Il contrôle les première, deuxième et quatrième
sections lumineuses du hublot.
Installation
Le hublot se monte sur un boîtier arrière encastrable à l'aide
d'un support plaque arrière (inclus) qui le maintien. Ce dernier
est muni de trous pour le montage sur les boîtiers encastrables
européens. Dans les zones où aucun boîtier encastrable n'est
disponible, des supports plaques arrières sont utilisés pour
monter le hublot directement sur le mur. Les supports plaques
arrières sont vendus séparément.
P/N PM000117A • Rev. 3 • 28 MAI 2017 • ISS
P/N PM000223A-FR • Rev. 1 • ISS 20 Décembre 2017
Unités de chambre

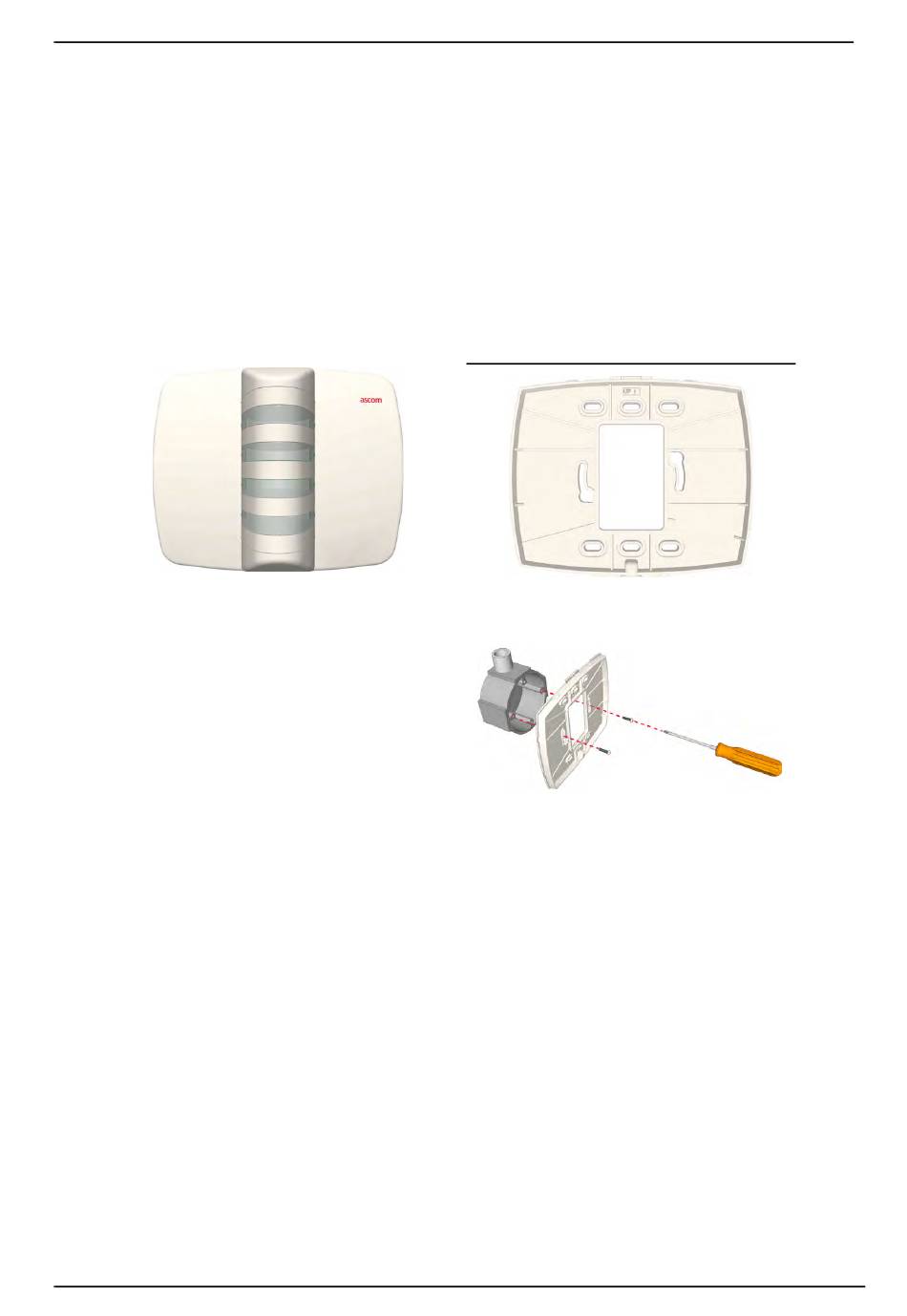

Support plaque arrière
Pour monter le support plaque arrière sur un boîtier arrière
encastrable:
1. Desserrez les vis d'environ 5 mm telle sorte qu'elles
dépassent du boîtier arrière.
2. Tirez les câbles du boîtier arrière encastrable à travers
l'ouverture du support plaque arrière.
3. Positionnez le support plaque arrière sur le boîtier arrière
encastrable (flèche orientée vers le haut) afin que les têtes
des vis puissent passer à travers les fentes de
positionnement.
4. Tournez et ajuster le support plaque arrière jusqu'à ce que
la partie haute soit de niveau.
5. Reserrez les vis jusqu'à ce que le support plaque arrière soit
bien maintenu mais ne pas les forcer, sinon il y a risque de
casse.
Montage du hublot sans boîtier arrière encastrable
Lorsqu'aucun boîtier arrière encastrable n'est disponible,
montez le hublot directement sur une surface plane à l'aide de
quatre vis et chevilles adaptées au type de paroi. Les fils des
câbles doivent entrer et sortir du boîtier du hublot à travers
