Manuel Installation
Matériels séries NU

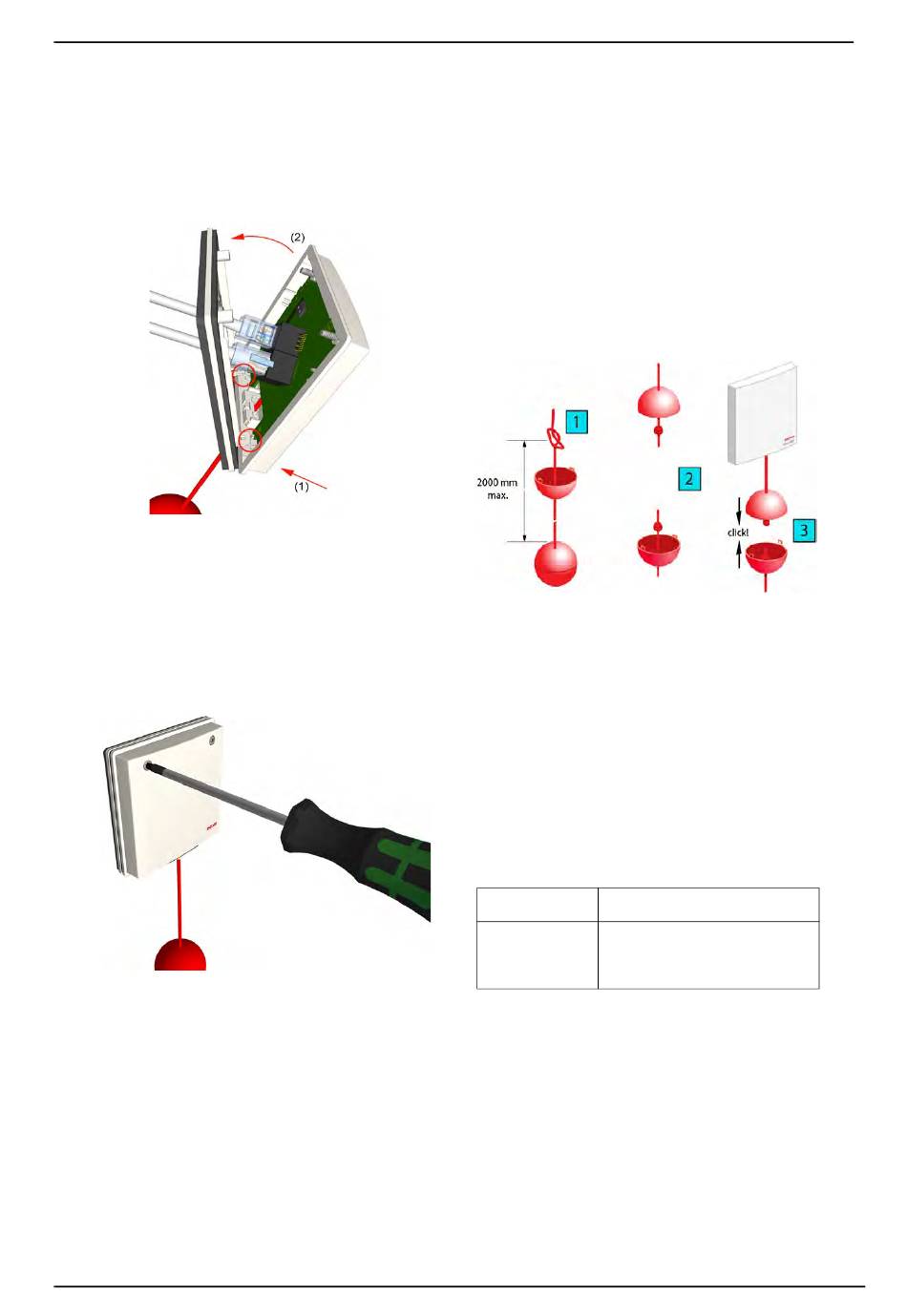

inférieur du cache face avant, voir (1). Voir le graphique ci-
dessous.
5. Faire basculer l'unité jusqu'à la plaque arrière, voir (2), de
façon à ce que les vis s'alignent sur les montants de
fixation du support/plaque arrière. Voir le graphique ci-
dessus.
6. Appuyez l'unité sur le support/plaque arrière en vous
assurant que les attaches restent engagées. Serrez
soigneusement les deux vis. Les vis doivent être serrées
pour assurer suffisamment de pression uniformément
autour et sur le joint et entre le boîtier face avant et le
support/plaque arrière.
Important: Ne serrez pas trop les vis de type Torx (taille T10)
car cela déformerait le boîtier face avant et le joint en
mousse, ce qui entraînerait une étanchéité inefficace au
niveau du joint.
Assemblage et fixation du cordon/tirette
L'ensemble cordon/tirette comprend le cordon de traction de
deux mètres et deux sphères en plastique. La sphère
supérieure est une sphère de sécurité qui se sépare en deux
P/N PM000223A-FR • Rev. 1 • ISS 20 Décembre 2017
Unités de chambre
lorsqu'une traction ou force excessive est exercée sur le
cordon/tirette. La deuxième sphère (sphère inférieure) pèse
sur le cordon/tirette de traction permettant ainsi de
l'attraper plus facilement
La moitié supérieure du cordon/tirette (la plus courte) est
déjà fixée à l'unité sanitaire. La moitié inférieure du cordon
se relie à la moitié supérieure en emboîtant les deux demi-
sphères de séparation. Voir la figure ci-dessous.
Étapes à suivre pour assembler et attacher le cordon/
tirette
Pour fixer l'ensemble de cordon/tirette:
1. Assurez-vous que l'unité sanitaire est correctement fixé
au mur et que tous les câbles soient connectés.
2. Réglez la longueur du cordon en tirant sur celui-ci
travers le trou de la demi-sphère inférieure de
séparation, puis en effectuant un nœud . Voir (1) de la
figure précédente.
3. Alignez les deux moitiés de sphère afin que les
bords se touchent, puis appuyez dessus jusqu'à ce
qu'elles se clipsent ensemble. Voir (2), (3), sur la
figure précédente.
4. Étirez le cordon sur toute sa longueur, puis laissez-
le pendre librement de l'unité sanitaire.
Spécifications
Fil/terminaisons
Boîtiers arrières
encastrables com-
patibles
Câbles Cat 5/5e/6/7, U/UTP avec
prises RJ-45
Union Européenne, Royaume-Uni:
Boîtier arrière standard, en plastique
ou en métal avec trous de montage de
60mm (2.36in)
99
