Manuel Installation
Matériels séries NU
Attention: Ne pas serrez trop fort les vis, car cela déforme le
support/plaque arrière et le joint en mousse et laisse un joint
étanche inefficace.
Préparation du câble pour l'unité sanitaire avec cor-
don/tirette
Après avoir fixé le support/plaque arrière au boîtier arrière
encastrable, faire passer le câble à travers. Il est important de
laisser un minimum de 15 cm de câble libre du boîtier arrière
où l'unité sanitaire doit être installée.
Note: Lorsque vous raccordez les connecteurs RJ-45 à l'unité,
veillez à ne pas forcer sur les connecteurs. Si les câbles sont
trop rigides pour rentrer dans le boîtier, retirez les jusqu'à 15
cm de la gaine du câble.
NUPC, Connexions et paramétrages/configuration du
commutateur type DIP Switch
L'unité sanitaire NUPC est un module actif qui se connecte au
bus de chambre. Utilisez les commutateurs type 'DIP switch'
du circuit imprimé pour définir l'adresse de l'unité sur le bus.
Montage de l'unité sanitaire:
1. Configurez un adresse correcte sur le bus de chambre à
l'aide du commutateur type 'Dip Switch' (0, 1, 2, 3, 4, 5, 6,
7).
3 sur 4
P/N PM000223A-FR • Rev. 1 • ISS 20 Décembre 2017
Unités de chambre

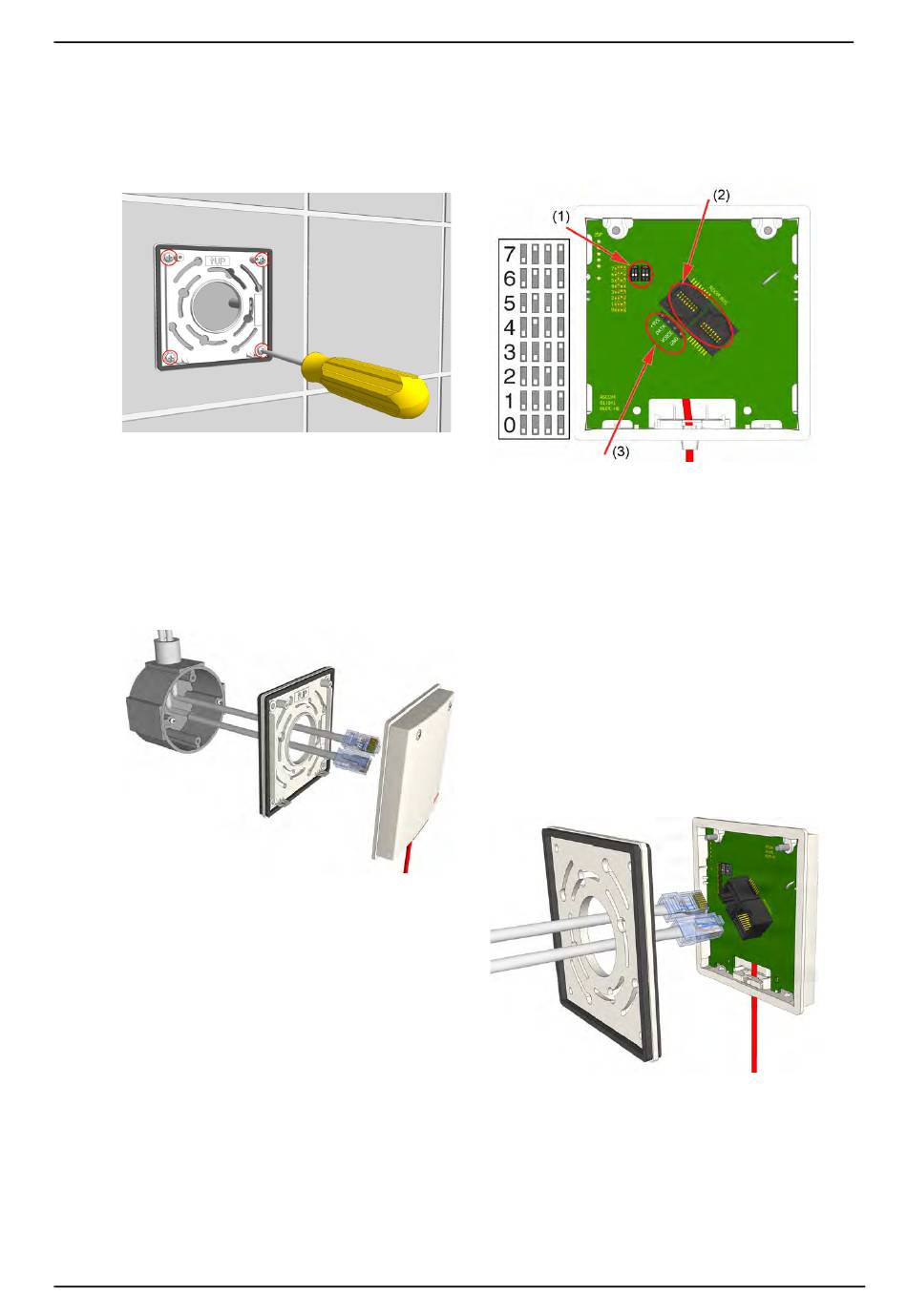

Légende
(1) Adressage du bus via commutateur type 'DIP Switch'
(2) 2 prises RJ-45, connexion bus de chambre
(3) Connecteur 4 points (non utilisé dans cette version)
Montage de l'unité sanitaire NUPC sur le support/plaque
arrière
L'illustration suivante montre le support/plaque arrière
monté sur le boîtier arrière encastrable avec le câble tiré et
connecté aux prises RJ-45.
Pour monter l'unité sanitaire avec cordon/tirette:
1. Faire glisser les câbles avec leurs connecteurs à travers
le cadre/support de l'unité
2. Configurer les commutateurs type DIP Switch de l'unité
en fonction du schéma d'adressage du bus de votre
installation.
3. Insérez les fiches RJ-45 du bus de chambre dans les
prises à l'arrière du module.
4. Montez l'unité sur le support/plaque arrière en
positionnant d'abord les deux attaches de la plaque
arrière sur les deux ergots/clips à l'intérieur du bord
P/N PM000188A • Rev. 1.00 • ISS 24/11/17
98
