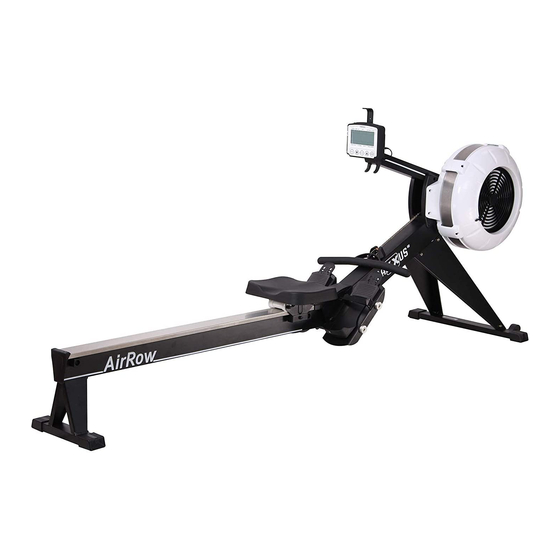

MAXXUS Rudergerät AirRow
Anleitung zum Zusammensetzen der beiden Rahmen

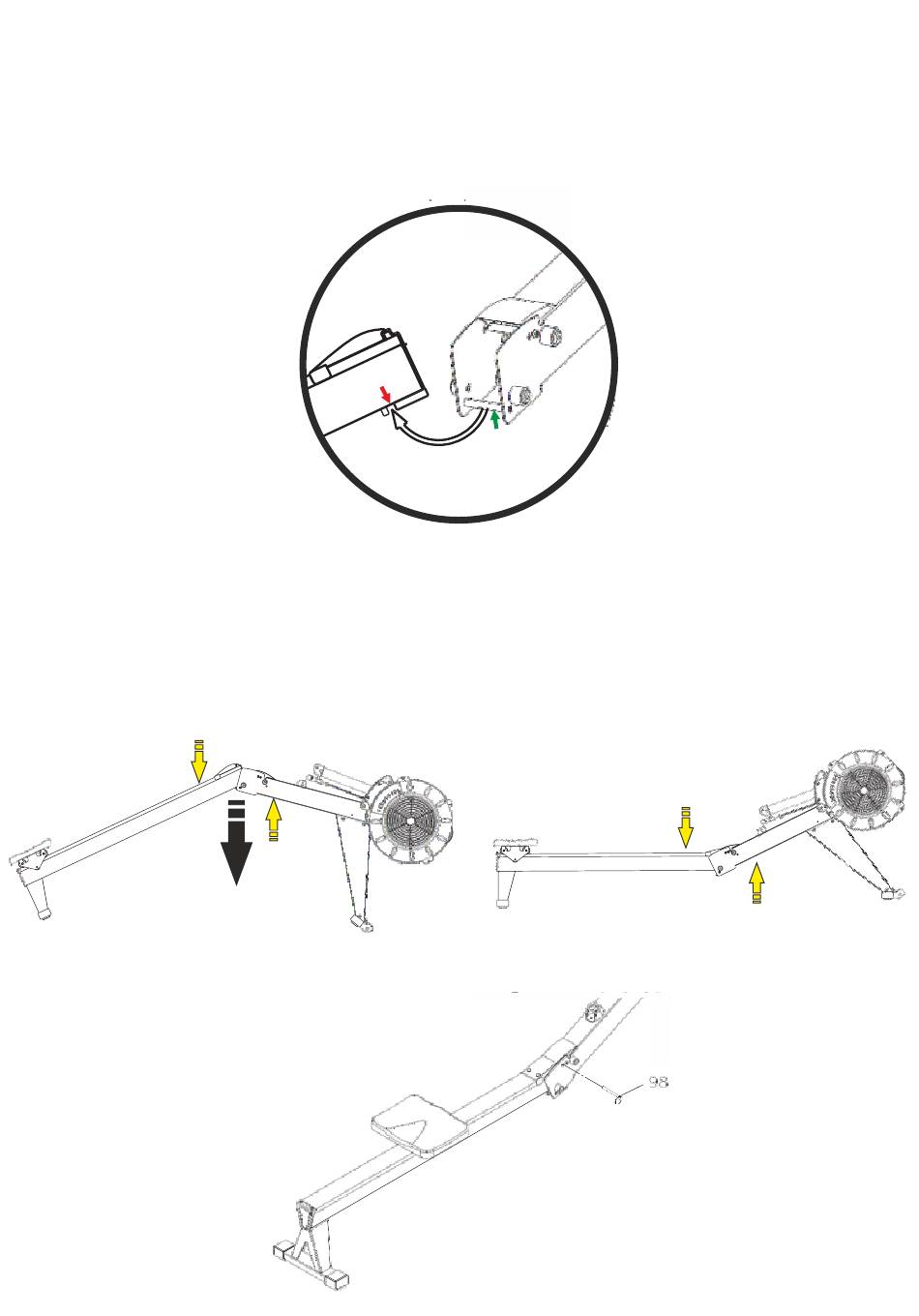

Schritt 1:
Heben Sie das vordere Ende der Gleitschiene und das hintere Ende des Basisrahmen ca. 45 Grad an.
Setzen Sie dann den Zwischenraum zwischen den beiden rechteckigen Haltern
auf der Unterseite der Gleitschiene (im Bild mit rotem Pfeil markiert), in die Achse der Aufnahme des
Basisrahmens (im Bild mit grünem Pfeil markiert) ein.
Schritt 2:
Setzen Sie nun die beiden Rahmen langsam nach unten ab (siehe schwarzen Pfeil in der Abbildung), bis
beide Rahmen waagrecht stehen.
ACHTUNG: Damit die beiden Rahmen ineinander gleiten, üben Sie leichten Druck auf die Rahmen siehe
gelbe Pfeile in der Abbildung aus).
Hierbei drücken Sie den Gleitrahmen leicht nach unten und den Basisrahmen leicht nach oben.
Schritt 3:
Sichern Sie die beiden Rahmen durch Einstecken des Sicherungssplints (98).
