entrematic Ditec PWR50H Mode D'emploi page 67

17
18
90 6
Ø9 6
90
Ø9
115
115
15 170
20 120
Ø22
Ø14
140
185

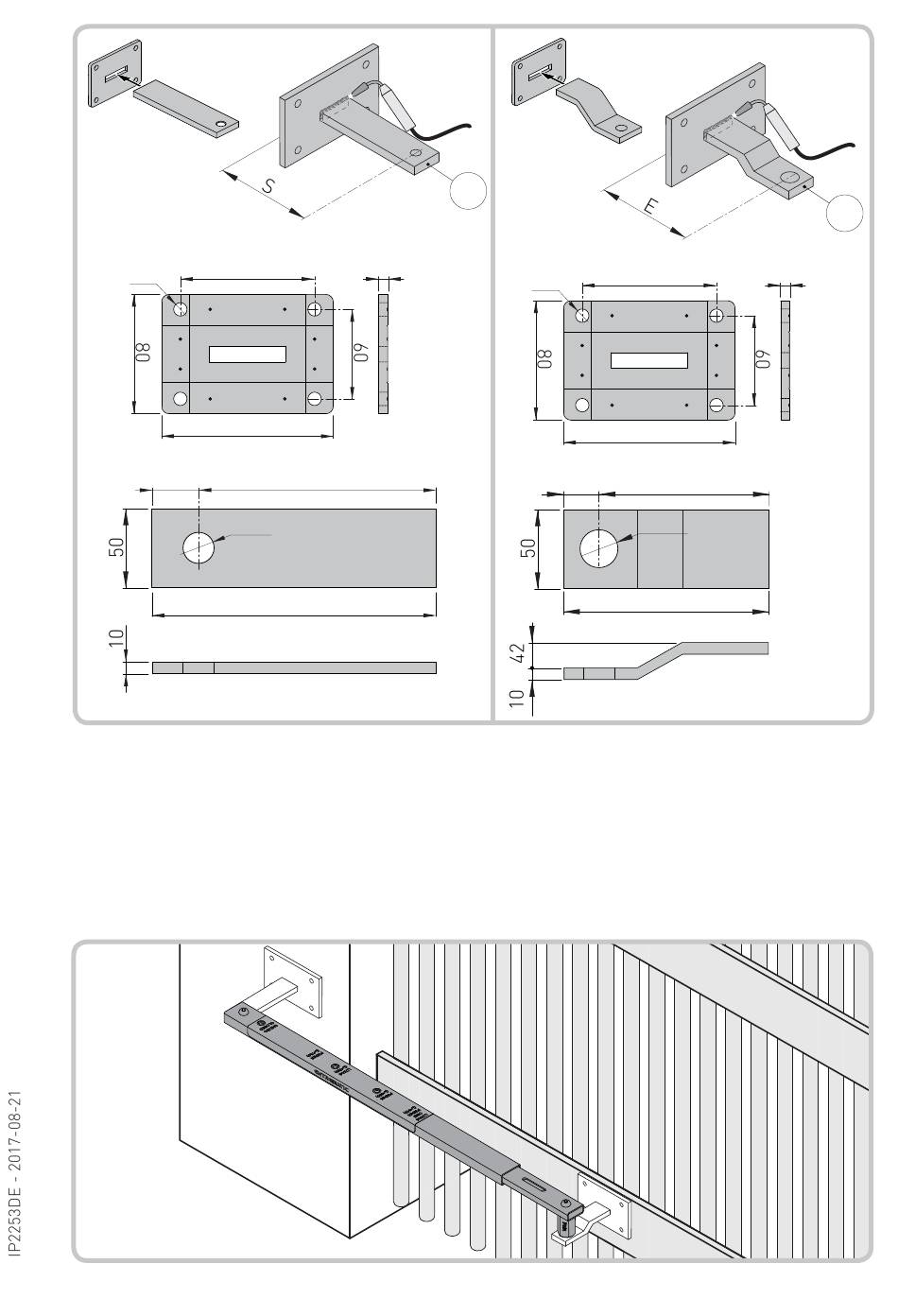

6.3 Verwendung der Positionierungsschablone
Das Positionieren der Langlöcher kann mithilfe der (als Sonderausstattung erhältlichen) Positio-
nierungsschablone wesentlich vereinfacht werden, denn damit können während der Montage die
Befestigungsmaße und die Abstände der Langlöcher zueinander sicher festgelegt werden. Auf diese
Weise werden Positionierungsfehler und eine mangelhafte Fluchtung der Befestigungsbohrungen
auch dank der in der Schablone integrierten Wasserwaage vermieden.
Die Montageschablone ist mit allen Kolben der Baureihe PWR, Obbi und Luxo kompatibel.
67
