ASCON TECNOLOGIC Z31Y Instructions Pour L'utilisation

Z31Y- Z31SY
CONTROLEUR ELECTRONIQUE
DIGITAL A MICROPROCESSEUR
POUR UNITES REFRIGERANTES
INSTRUCTIONS POUR L'UTILISATION
Vr. 02 (FRA) - 05/15 - cod.: ISTR-MZ31YFRA02
ASCON TECNOLOGIC S.r.l.
VIA INDIPENDENZA 56
27029 VIGEVANO (PV) ITALY
TEL.: +39 0381 69871
FAX: +39 0381 698730
http:\\www.ascontecnologic.com
e-mail: info@ascontecnologic.com
INTRODUCTION
Dans ce manuel sont contenues toutes les
informations nécessaires pour une installation
correcte et les instructions pour l'utilisation et
l'entretien du produit, on recommande donc de
lire bien
suivantes et de le conserver. Cette publication
est de propriété exclusive de la Société ASCON TECNOLOGIC
qui interdit absolument la reproduction et la divulgation,
même partielle, si elle n'est pas expessément autorisée. La
Société ASCON TECNOLOGIC se réserve d'apporter des
modifications esthétiques et fonctionnelles à tout moment et
sans aucun préavis. Si un dommage ou un mauvais
fonctionnement de l'appareil crée des situations dangereuses
aux personnes, choses ou aux animaux, nous rappelons que
l'installation doit être prévue de dispositifs électromécaniques
supplémentaires en mesure de garantir la sécurité. La Société
Ascon Tecnologic et ses représentants légaux ne se
retiennent en aucune façon responsables pour des dommages
éventuels causés à des personnes ou aux choses et animaux
à cause de falsication, d'utilisation impropre, erronée ou de
toute façon non conforme
l'instrument.
ASCON TECNOLOGIC - Z31Y - INSTRUCTIONS POUR L'UTILISATION - Vr. 02 - 05/15 - ISTR-MZ31YFRA02 - PAG. 1
attentivement les instructions
aux caractéristiques
INDEX
1 DESCRIPTION DE L'INSTRUMENT
1.1 DESCRIPTION GENERALE
1.2 DESCRIPTION DU PANNEAU FRONTAL
2 PROGRAMMATION
2.1 ETABLISSEMENT DU POINT DE CONSIGNE
2.2 PROGRAMMATION STANDARD DES PARAMETRES
2.3 PROTECTION DES PARAMETRES PAR PASSWORD
2.4 PROGRAMMATION
PARAMETRES (NIVEAUX DE PROGRAMMATION DES
PARAMETRES)
2.5 RETABLISSEMENT DE LA CONFIGURATION DES
PARAMETRES DE DEFAULT
2.6 FONCTION DU VERROUILLAGE DES TOUCHES
3 AVERTISSEMENTS
L'UTILISATION
3.1 USAGE CONSENTI
3.2 MONTAGE MECANIQUE
3.3 CONNEXION ELECTRIQUE
3.4 SCHEMA ELECTRIQUE DE CONNEXION
4 FONCTIONNEMENT
4.1 FONCTION ON / STAND-BY
4.2 MESURE ET VISUALISATION
4.3 ENTREE DIGITALE
4.4 CONFIGURATION DES SORTIES ET DU BUZZER
4.5 SELECTION DU POINT DE CONSIGNE ACTIF
4.6 REGULATEUR DE TEMPERATURE
4.7 FONCTION COMPRESSOR PROTECTION ET RETARD
A L'ALLUMAGE
4.8 CONTROLEUR DE DEGIVRAGE
4.8.1 EXECUTION DÉGIVRAGES AUTOMATIQUES
4.8.2 EXECUTION DÉGIVRAGES MANUELS
4.8.3 FIN DÉGIVRAGES
4.8.4 BLOCAGE DU DISPLAY EN DEGIVRAGE
4.9 CONTROLE
L'EVAPORATEUR
4.10 FONCTIONS D'ALARME
4.10.1 ALARMES DE TEMPERATURE
4.10.2 ALARME EXTERNE
4.10.3 ALARME PORTE OUVERTE
4.11 FONCTIONNEMENT
"DOWN/AUX"
4.12 ACCESSOIRES
4.12.1 CONFIGURATION DES PARAMETRES AVEC "A01"
4.12.2 AFFICHEUR A DISTANCE "TVR Y"
4.12.3 INTERFACE SERIELLE RS 485 AVEC "TLCNV"
5 TABLEAU DES PARAMETRES PROGRAMMABLES
6 PROBLEMES, ENTRETIEN ET GARANTIE
6.1 SIGNALISATIONS
6.2 NETTOYAGE
6.3 GARANTIE ET REPARATIONS
7 DONNEES TECHNIQUES
7.1 CARACTERISTIQUES ELECTRIQUES
7.2 CARACTERISTIQUES MECANIQUES
7.3 DIMENSIONS MECANIQUES, TROUAGE ET FIXAGE
7.4 CARACTERISTIQUES FONCTIONNELLES
7.5 CODIFICATION DE L'INSTRUMENT
1 - DESCRIPTION DE L'INSTRUMENT
1.1 - DESCRIPTION GENERALE

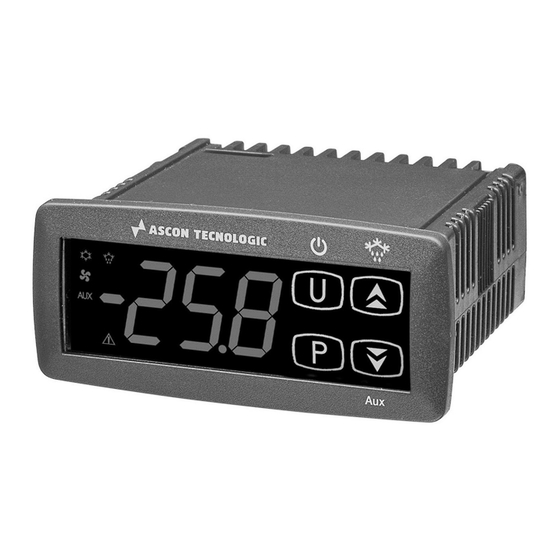

Le modèle Z31Y est un contrôleur digital à microprocesseur
utilisable surtout pour les applications de réfrigération munie de
contrôle de température avec réglage ON/OFF et contrôle de
dégivrage à intervalles de temps ou pour température evaporateur
par l'arrêt du compresseur, chauffage électrique ou à gaz
chaud/inversion de cycle. L'instrument prévoit 2 sorties à relais, 2
entrées pour sondes de température PTC ou NTC et, comme une
alternative à une entrée pour sondes de température, une entrée
digitale. Les 2 sorties sont utilisables pour la commande du
compresseur ou du dispositif de contrôle de la température, du
dégivreur, des ventilateurs de l'évaporateur à une quelconque des
de
précédentes fonctions d'un dispositif auxiliaire ou d'alarme et il
PERSONNALISEE
POUR L'INSTALLATION
DES VENTILATEURS
DES TOUCHES
DES
ET
DE
"U" ET
