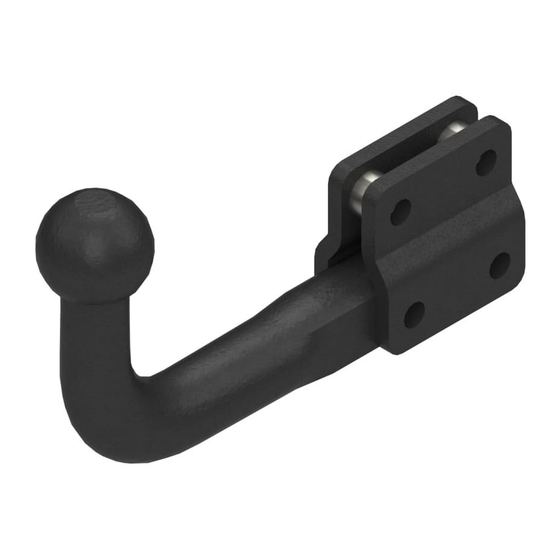

Trekhaken – Attelages – Anhängevorrichtungen – Towbars
Chevrolet Cruze
05/2009 - ....
GDW Ref.
EEC APPROVAL N°:
max kg
D=
max kg
S/
Max.
GDW nv – Hoogmolenwegel 23 – B-8790 Waregem
TEL. 32(0)56 60 42 12(L5) – FAX. 32(0)56 60 01 93
E-Mail : gdw@gdwtowbars.com - Website : www.gdwtowbars.com
1774
max kg
X
max kg
+
e6*94/20*0818*00
<
X 0.00981
=
=
9,65
KN
75
Kg
2000
Kg
Publicité
Manuels Connexes pour gdw 1774
Sommaire des Matières pour gdw 1774
- Page 1 kg < X 0.00981 9,65 max kg max kg Max. 2000 GDW nv – Hoogmolenwegel 23 – B-8790 Waregem TEL. 32(0)56 60 42 12(L5) – FAX. 32(0)56 60 01 93 E-Mail : gdw@gdwtowbars.com - Website : www.gdwtowbars.com...
- Page 2 Chevrolet Cruze 05/2009 - …. Ref. 1774...
- Page 3 Chevrolet Cruze 05/2009 - …. Ref. 1774 Samenstelling – Composition – Zusammenstellung GDW Ref. DIN 933-M12x35 -8.8 B-C-D DIN 128-A10 –FSt GDW Ref. DIN 128-A12 -FSt B-C-D 800.053 GDW Ref. DIN 934-M10 -8.8 DIN 934-M12 -8.8 DIN125A M10 Rondsels ø10,5x20x2 GDW Ref.
- Page 4 Chevrolet Cruze 05/2009 - …. Ref. 1774 Montagehandleiding 1. Demonteer de bumper, haal de uitlaat uit de dempingrubbers en laat deze zakken. Aluminium stootbalk mag definitief worden verwijderd. 2. Positioneer de trekhaak met de punten (A) tegen de achterzijde van het voertuig op de voorziene draadeinden, breng de moeren en rondsels aan en schroef handvast.
- Page 5 Chevrolet Cruze 05/2009 - …. Ref. 1774 Notice de montage 1. Démonter le pare-chocs, enlever l’échappement des caoutchoucs d’assourdissement et laisser baisser celui-ci. Supprimer définitivement le butoir en alu. 2. Positionner l’attelage avec les points (A) contre le côté de derrière du véhicule sur les fins de fil prévus, insérer les écrous et les rondelles sans serrer.
- Page 6 Chevrolet Cruze 05/2009 - …. Ref. 1774 Fitting instructions 1. Disassemble the bumper, remove the exhaust out of the filling up rubbers and let this one down. Permanently remove the aluminium buffer beam. 2. Place the tow bar with points (A) against the backside of the vehicle on the provided thread ends, insert the nuts and the washers but do not tighten yet.
- Page 7 Chevrolet Cruze 05/2009 - …. Ref. 1774 Anbauanleitung 1. Die Stoßstange abmontieren, den Auspuff aus den Dämpfungsgummis nehmen und absinken lassen. Den Aluminiumstoßbalken endgültig entfernen. 2. Die Anhängerkupplung mit den Punkten (A) gegen die Hinterseite vom Fahrzeug auf die vorhandenen Bolzen setzen, die Muttern und Scheiben anbringen ohne anzuspannen.
- Page 8 Fig. 1 Geleverd met - Livré avec Delivered with - Geliefert mit Din 931 M12x65 Din 931 M12x60 4 x Din 985 M12 2 x GDW ref 800008 2 x GDW ref 800011 T45/H031 Opties - Options Options - Optionen AFN/H031...
- Page 9 Chevrolet Cruze 05/2009 - …. Ref. 1774 Fig. 2 Uitsnijding bumper : het gearceerde gebied moet weggesneden worden “B” = de bumper “O” = de onderrand van de bumper “M” = het midden van de bumper Découpe pare-chocs : la zone hachurée doit être découpée “B”...
- Page 10 Si le véhicule est équipé de pare-chocs non standards (séries spéciales, kits sport, tuning …), il est impératif de consulter le service technique de GDW avant de procéder au montage. L’atelage livré est uniquement monté pour stockage, il faut démonter les parties!! Garantie : Respecter la masse tractable du véhicule ainsi que les valeurs «...
- Page 11 If the vehicle is equipped with special bumpers (sport or tuning parts…) first contact the technical service of GDW to be sure that the tow bar can be fitted. The towbar delivered is only for storage, the parts have to be disassembled!! Guarantee : The indicated towing weight, “D”...
- Page 12 Chevrolet Cruze 05/2009 - …. Ref. 1774 De tussenruimte conform supplement VII, afbeelding 30 van de richtlijn 94/20/EG moet in acht worden genomen. La zone de dégagement doit être garantie conformément à l’annexe VII, illustration 30 de la directive 94/20/CE.
