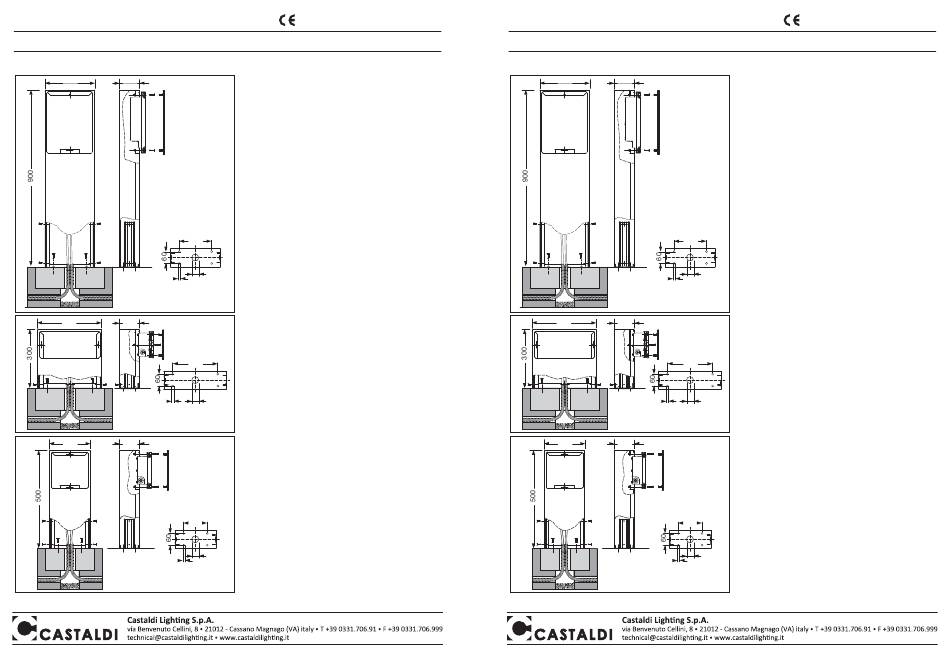

installation and maintenance sheet
251
100
165
Ø10,5
D51/3- CM
column for thor 42 W
325
100
230
Ø10,5
D51/2- CM
column for thor 18W
205
100
120
Ø10,5
D51/1- CM
column for thor 13W
product in compliance with the requirements
of the European Community Directories
D51/1-2-3 CM
NOTICE: The following installation instructions must
pict. 1
be delivered (law obligation) to the final user so that
he is informed about the correct procedure.
Features - meaning of the symbols shown
on the label:
Please refer to the instructions of the fixture thor
that you find annexed to the chosen model.
• Fix the column on to a suitable support (cement floor or
other), ensuring that puddles or stagnant water cannot
form around the base plate.
• For outdoor installation, flexible neoprene rubber cable
type H07RN-F with a diameter of between 7.5 and 12 mm
must be used (CEI EN 60598-1,EN 50525).
PVC-insulated cables of with an external PVC sheath or
Ø35
cable other than that specified here may not be used.
Fix the appliance to the column as shown in
figures 1, 2 and 3, using the components supplied.
pict. 2
N.B.:
• For the electric connection, please follow the instructions
of the appliance.
• To fix the base, use 4 dowels
• The column is supplied with a plastic protection film, to
be removed after installation.
Ø35
Maintenance:
• Clean periodically to avoid build up of deposits
pict. 3
Quality control: In case of complaint please get
Ø35
in touch with our company or its sales organization.
Please give the number of your order as well as
the serialnumber that recognizes the fixture. /
Specifications are subject to change without notice!
MI/1744 - 4
a
ed. FRA - 11/2017
instructions de montage - entretien
251
100
165
Ø 10,5
D51/3- CM
colonne pour thor 42W
325
100
230
Ø10,5
D51/2- CM
colonne pour thor 18W
205
100
120
Ø10,5
D51/1- CM
colonne pour thor 13W
produit avec caractéristiques selon les
Directives Communautaires Européennes
D51/1-2-3 CM
NOTA BENE: Ces instructions de montage doivent
fig. 1
être obligatoirement données à l'utilisateur final afin
qu'il soit correctement informé sur la mise en place.
Caractéristiques de l'appareil -
signification des symboles portés sur l'étiquette:
Prière de se référer aux instructions du luminaire thor,
que vous trouvez joint au modèle choisi.
• fixer la colonne sur un support adapté (chape en
ciment ou autre) en évitant que ne se forment des
flaques d'eau ou de l'eau stagnante autour de la plaque
de base.
• Pour les installations en extérieur, il est obligatoire
d'utiliser (CEI EN 60598-1; EN 50525) un câble flexible
en néoprène de type H07RN-F d'un diamètre compris
Ø 35
entre 7,5 et 12 mm. Les câbles isolés en PVC, avec une
gaine extérieure en PVC ou différents de celui préconisé
ne sont pas admis.
Fixer l'appareil à la colonne comme indiqué sur la
fig. 2
fig. 1,2,3 en utilisant les éléments fournis.
N.B.:
• Pour la connexion électrique, se conformer aux
instructions de l'appareil.
• Pour la fixation de la base, utiliser 4 chevilles.
Ø 35
• La colonne est fournie avec un film en plastique de
protection, à enlever une fois installée.
Entretien:
fig. 3
• eviter l'accumulation de dépôts de saleté par un
nettoyage régulier
Contrôle qualité: Pour toute réclamation, nous
vous prions de bien vouloir contacter notre société
Ø 35
ou notre organisation de vente, en citant le numéro
decommande et le numéro qui contremarque
l'appareil. / Sous réserve de modifications des
spécifications techniques!
