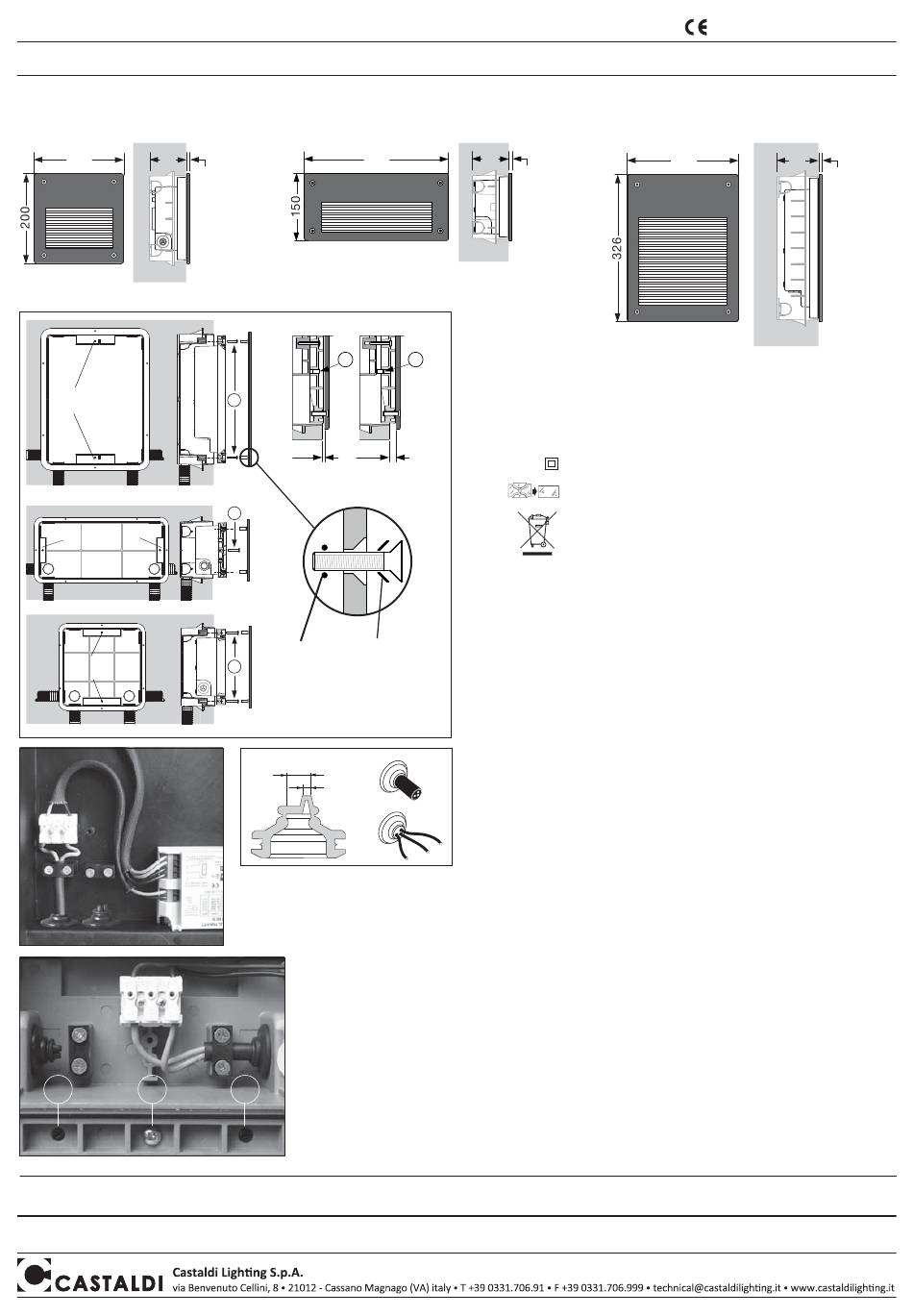

a
MI/1741 - 6
ed. FRA - 11/2017
instructions de montage - entretien
REMARQUE: les instructions d'assemblage ci-jointes informent l'utilisateur des modalités d'entretien et de rechange des lampes. Il est interdit d'effectuer toute manipulation
et/ou transformation de l'appareil, qui doit être installé et utilisé tel qu'il a été fourni et selon les normes nationales pour les installations. La non conformité des installations
conduit à l'annulation de toute forme de garantie; l'entreprise ne peut pas être tenue pour responsable des dommages causés par une mauvaise installation. L'INSTALLATION
DOIT ÊTRE EFFECTUÉE PAR UN PERSONNEL QUALIFIÉ.
200
80
D51/1
trous de
fixation appareil
trous de
fixation appareil
trous de
fixation appareil
fig. 2
B
A
VERSION LED:
La source lumineuse contenue dans cet appareil doit être remplacée exclusivement par le fabricant ou son service technique, voire par un technicien qualifié.
Contrôle qualité: Pour toute réclamation, nous vous prions de bien vouloir contacter notre société ou notre organisation de vente, en citant le numéro de
commande et le numéro qui contremarque l'appareil. / Sous réserve de modifications des spécifications techniques!
320
version
VERRE: 7 mm
version
MÉTAL: 12 mm
D51/2
B
A
3mm
10mm
A
joint
RONDELLE DE
d'étanchéité
PLASTIQUE
A
OR
a
Ø 7,5 ÷ 13mm
Ø 2,5 ÷ 4mm
fig. 3
B
80
version
VERRE: 7 mm
version
MÉTAL: 12 mm
B
Caractéristiques de l'appareil- signification des symboles portés sur l'étiquette:
appareil d'intérieur et extérieur - montage en encastré en maçonnage à mur
ou sur support à colonne
totalement potégé contre la poussière
IP65
protégé contre les jets d'eau de toutes les directions
isolation double - pas de mise à la terre
Classe II
remplacer les verres de protection abimés
il est interdit l'élimination comme ordure urbaine
le rammassage separé est obligatoir lorsque
le produit est à la fin de sa vie
N.B. pour le modèle D51/3MH35: montage obligé à mur avec
un flux vers le bas.
• Placer le coffrage dans l'armature de la coulée de façon à ce que son bord
extérieur arrive au ras du mur fini.
• Placer dans la coulée le tuyau de protection du câble électrique.
• Une fois la coulée effectuée, procéder au montage comme suit:
Ouvrir l'appareil en desserrant les 4 vis du verre, enlever le réflecteur (2 vis)
et introduire le câble d'alimentation à travers la membrane.
• Pendant l'installation, respecter scrupuleusement les normes en matière
fig. 1
d'installation.
• Pour les installations en extérieur, il est obligatoire d'utiliser (CEI EN 60598-1;
EN 50525) un câble flexible en néoprène de type H07RN-F d'un diamètre
compris entre 7,5 et 12 mm. Les câbles isolés en PVC, avec une gaine
extérieure en PVC ou différents de celui préconisé ne sont pas admis.
Procéder comme indiqué sur la fig. a pour relier correctement le câble et
la membrane. Il est possible d'utiliser des câbles unipolaires uniquement en
cas de montage en intérieur.
• Le câble doit passer sous la barrette de serrage.
• Fixer l'appareil au coffrage à l'aide des deux vis "A" et, le cas échéant,
ajuster la saillie de l'appareil en vissant les 4 goujons "B". (voir fig. 1, fig. 3)
• Relier l'appareil en respectant les polarités (fig. 2-3).
Branchement en cascade: en utilisant un câble d'une section minimum de
1,5 mm
2
pour le branchement à la ligne, il est possible de relier en cascade
jusqu'à 15 appareils. Remonter le réflecteur, introduire l'ampoule, s'assurer
que le joint est bien calé dans son siège, monter le verre ou la cadre en
serrant les vis de façon équilibrée et progressive pour un serrage uniforme.
Remplacement de la lampe - Entretien:
• Couper la tension avant toute opération d'entretien.
S'en tenir strictement au type et à la puissance de lampe indiqués sur l'étiquette.
Lire attentivement les instructions fournies par le constructeur de la lampe pour
un usage correct. Le remplacement de la lampe doit être effectué avec une très
grande attention en évitant de salir le joint et sa base d'appui.
Il est donc nécessaire, avant de procéder à l'ouverture de l'appareil, de le nettoyer
soigneusement. Si le joint d'étanchéité est déformé et en mauvais état,
il est nécessaire de le changer.
• Il est essentiel de nettoyer périodiquement le verre et la surface extérieure de
l'appareil sur lesquels il ne doit pas se former de dépôts de terre ou de saleté.
De tels dépôts provoquent en effet de dangereuses surchauffes et empêchent
une émission correcte de lumière et une bonne dissipation de chaleur.
Les éventuels dépôts de calcaire sur le verre doivent être enlevés avec un racloir.
1
produit avec caractéristiques selon les
Directives Communautaires Européennes
D51/1 - 2 - 3 thor
246
90
D51/3
version
VERRE: 7 mm
version
MÉTAL: 12 mm
