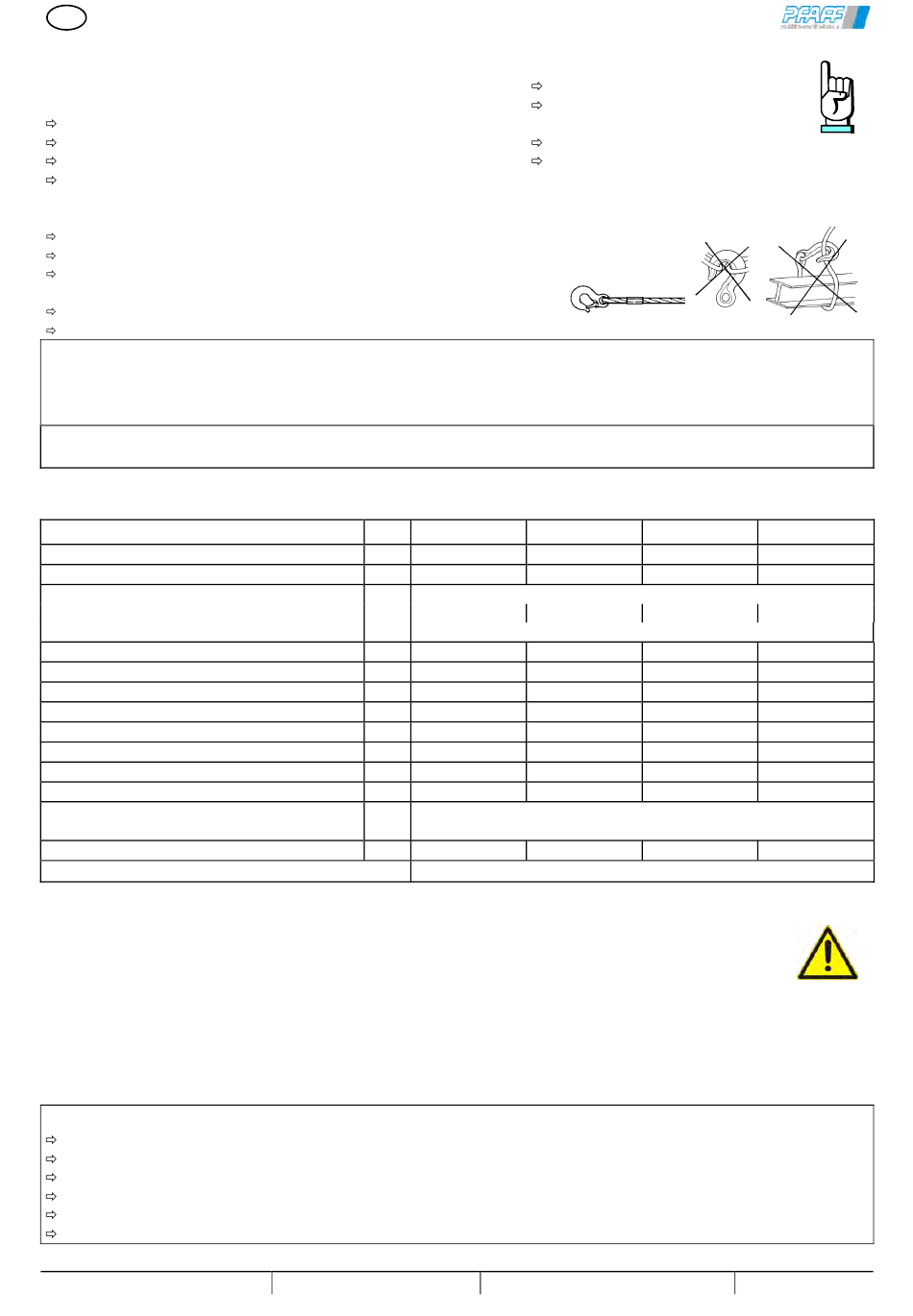

Treuil >LAMBDA< BGV C1 pour des scènes et des studios
Français
Le treuil
Ne pas dépasser la capacité selon le plaque caractéristique.
Avant usage, laisser vérifier par une personne compétente:
l'appareil de levage
l'appareil porteur
le moyen de support
montage
Le moyen de suspension de la charge
faire attention à ce qu'il y a une capacité de levage suffisante.
les crochets doivent avoir de linguet de sécurité
les crochets doivent être pressés avec une cosse à cordage et un
serre-câbles
fixer correctement la charge
ne pas utiliser le câble du treuil comme ustensile d'arrêt
Laisser vérifier le treuil par un expert au moins une fois par an.
Respecter absolument les intervalles d'inspection et de maintenance.
Utiliser uniquement des accessoires et des pièces de rechange originaux sinon un fonctionnement sûr
n'est pas garanti.
L'installation complète doit être examinée avant la première mise en service par une personne
compétente et tous les 4 ans après des changements essentiels.
Données techniques
Type
groupe selon DIN 15020/1
capacité total
câble rec.
diamètre de câble
force de rupture minimale (câble)
capacité d'enroulement max. à un câble
capacité d'enroulement max. à deux câbles
capacité d'enroulement
nombre de couches max.
effort sur la manivelle nécessaire
effort sur la manivelle - marche à vide
course par tour de manivelle
rapport d'engrenage
frein / sécurité de charge
poids
convenable pour une température ambiante
Description du fonctionnement :
Les treuils pour des scènes et des studios sont des treuils à tambour. Ces treuils sont actionnés par
une paire de roues internes à simple effet avec denture droite.
La charge sera tenue par un cliquet de sécurité à ressort double.
Pour un meilleur guidage du câble, le treuil est équipé d'un rouleau presse-câble.
L'engrenage est dimensionné pour une double charge nominale selon BGV C1.
Instructions de montage
Montage :
ATTENTION :
la fixation du treuil doit supporter la charge maximale (observer les directives pour scènes
faire particulièrement attention à ce que la surface de montage soit plate
fixer le treuil avec des vis de qualité
serrer les vis symétriquement
protéger les vis
faire attention à ce que la manivelle soit librement suspendue (espace libre de la manivelle)
technische Änderungen vorbehalten
030272015
2 m
[daN]
300
ø6
[mm]
[kN]
[m]
1x10
7,5
[daN]
18
[daN]
ca. 4
[mm]
50
8,83:1
2 frein à ressort à double sécurité et à fonctionnement
[kg]
~ 30
design changes under reserve
Vérifications quotidiennes
le fonctionnement du frein
l'état du câble et le moyen de
suspension de la charge
l'appareil porteur
le moyen de support
030272017
2 m
300
DIN EN 12385-4, 15x7K-WSC-1960-B-sZ
ø6
33,1
1x14,8
-
2x6,1
13,0
1
1
18
ca. 4
50
8,83:1
indépendant
~ 36
- 20°C ÷ + 40°C
changements techniques sous réserve
04.04.014
030272018
030272019
2 m
2 m
300
300
ø6
ø6
1x19,8
1x24,3
2x8,75
2x10,9
18,0
23,0
1
1
18
18
ca. 4
ca. 4
50
50
8,83:1
8,83:1
~ 42
~ 47
