17.3 Principe de fonctionnement
Le système EnFocus OCT fournit des fonctions OCT sans que cela ait
des conséquences sur le fonctionnement du microscope. Lorsque le
système EnFocus OCT est relié au microscope, l'OCT est monté sur
le microscope à l'aide de quatre vis de montage sur le corps de
microscope. Le système EnFocus OCT se trouve sous l'optique de

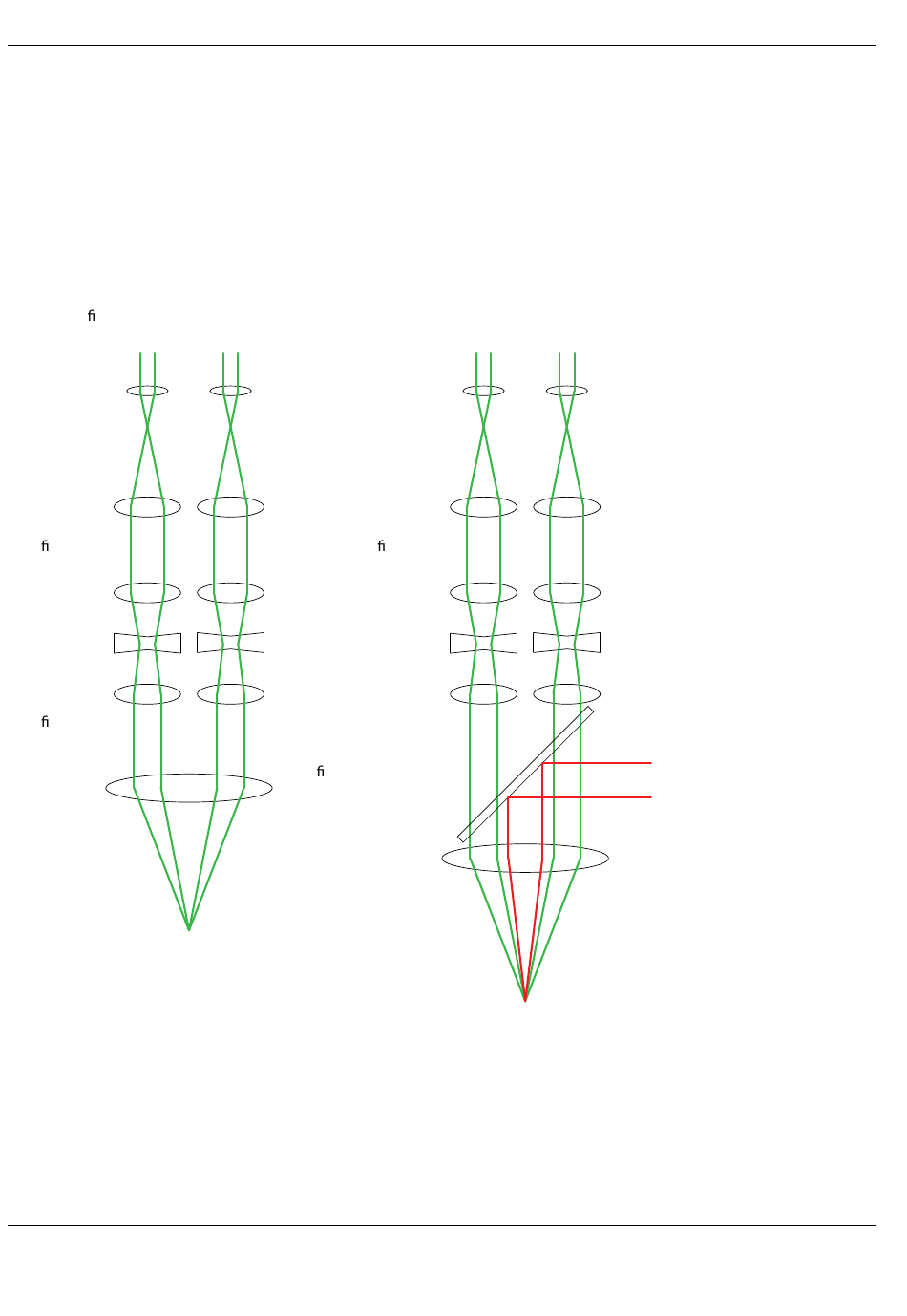

microscope, l'objectif du microscope étant fixé à l'EnFocus. Voir la
figure ci-dessous pour connaître les détails du trajet optique de
l'EnFocus OCT.
Con guration de microscope standard
Oculaire
Lentille
tubulaire
In nité de
l'espace
Télescope à
zoom afocal
In nité de
l'espace
Objectif de
microscope
Plan de l'objet
86
Microscope + EnFocus
Oculaire
Lentille
tubulaire
In nité de
l'espace
Télescope à
zoom afocal
Miroir dichroïque
(in nité de l'espace)
Objectif
EnFocus
Plan de l'objet
EnFocus OCT / 9054-10063_FR / Révision K-00
Faisceau OCT
