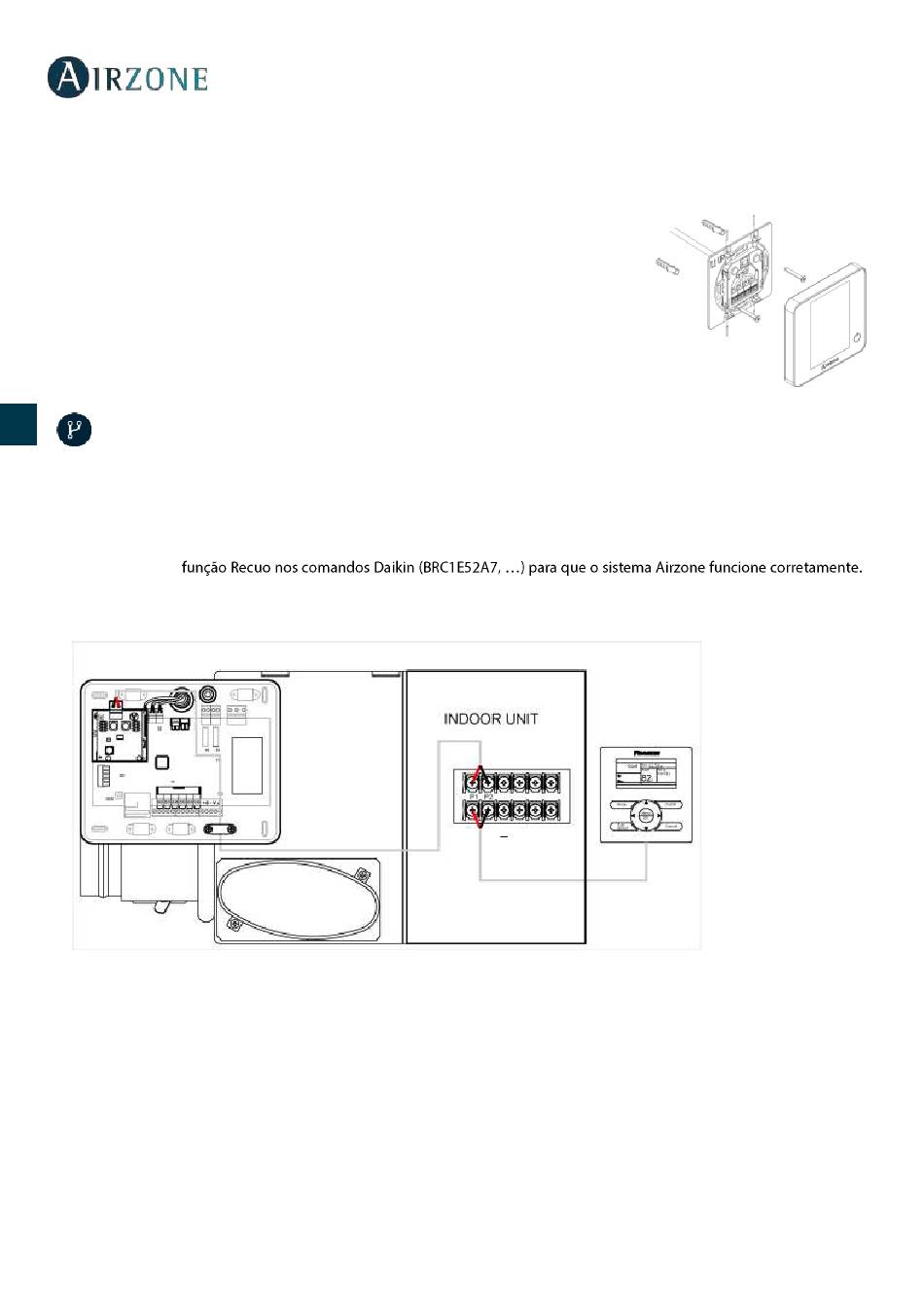

MONTAGEM TERMOSTATOS (AZCE6BLUEFACEC / AZCE6THINKR / AZCE6LITER)
Os termostatos da Airzone são montados na superfície através de suporte. Lembre-se que a distância máxima recomendada
para este dispositivo é 40 metros. Para fixá-lo à parede, execute os passos a seguir:
•
Separe a parte traseira do termostato e faça as conexões pertinentes
ES
(AZCE6BLUEFACEC) ou insira a bateria de botão CR2450 (AZCE6THINKR e
AZCE6LITER).
EN
•
Fixe a parte traseira do termostato na parede.
•
Coloque o display sobre o suporte já fixado.
FR
•
Coloque as hastes antivandalismo para melhor segurança do termostato
(opcional).
IT
PT
CONEXÃO A UNIDADE INTERIOR
1) Retire a alimentação da unidade interior Daikin e do sistema Airzone.
DE
2) Localize a conexão P1 P2 na unidade interior Daikin (onde o termostato é conectado).
3) Conecte o gateway Airzone à porta P1 P2 da unidade interior Daikin com o cabo fornecido pela Airzone.
4) Alimente a unidade interior e o sistema Airzone. Verifique os LEDs do gateway (consulte o secção de
Autodiagnóstico).
5) Desative a
Configurações > Configurações Locais > 1e-2-01. Caso tenha alguma dúvida, consulte o Manual de Instruções Daikin
BRC1E52A7.
P1 Vermelho
P2 - Negro
