Raccordement électrique
5.1 Remarques générales
n
Les appareils fonctionnent avec du courant
alternatif 230 V/50 Hz
n
Le raccordement électrique s'effectue par le
biais d'un câble réseau avec connecteur de
contact de protection
n
Les rallonges de câbles de raccordement ne
doivent être réalisées que par des électriciens
agréés, en fonction de la longueur des câbles
et de la puissance de raccordement de l'appa-
reil, et conformément au contexte d'utilisation
en présence
PRECAUTION !
Toutes les rallonges de câbles doivent être utili-
sées uniquement lorsqu'ils sont déroulés.
5.2 Schéma de raccordement électrique
C
~
11
12

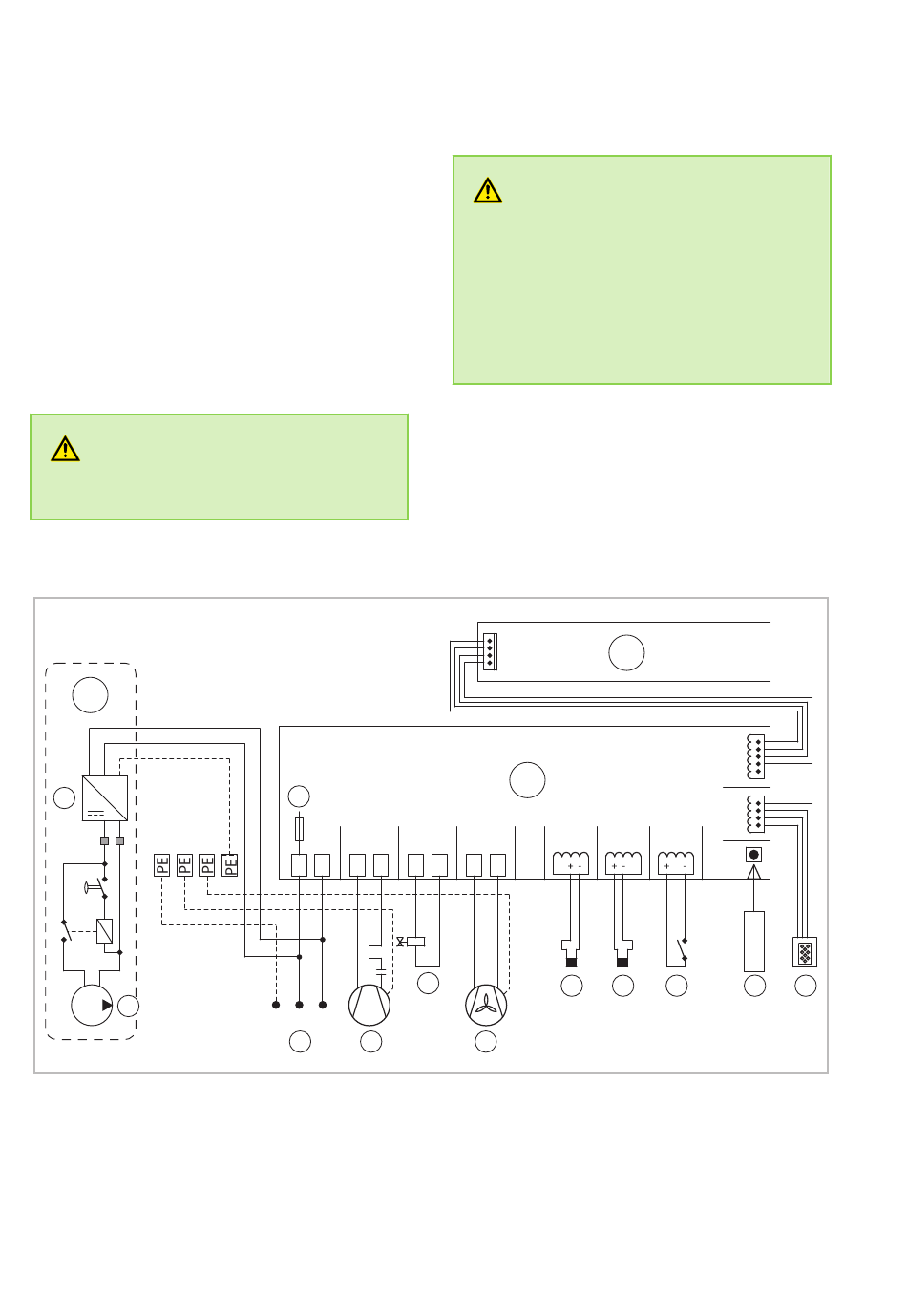

Fig. 7: Schéma de raccordement électrique
A : Platine de commande / B: Plat. d'écran
C : En option
1 :
Raccordement au réseau
2 :
Compresseur / 3: Électrovanne
4 :
Moteur du ventilateur
5 :
Sonde d'évaporateur
6 :
Sonde de condenseur
16
10
1 2
3 4
5 6
3
PE L N
1
2
AVERTISSEMENT !
Le raccordement électrique des appareils doit
être réalisé en vertu de la norme VDE 0100,
partie 704 sur des points d'alimentation dotés
de disjoncteurs de courant incorrect. Si les
appareils sont installés dans des endroits extrê-
mement humides, comme des buanderies, des
douches, etc., le client devra protéger les appa-
reils à l'aide de disjoncteurs de courant incor-
rect conformes aux dispositions.
A
7 8
5
4
7 :
Sonde d'arrêt d'eau
8 :
Bouton RÉINITIALISATION
9 :
Sonde d'humidité
10 : Fusible 3,15A 250 V
11 : Bloc d'alimentation
12 : Pompe à condensat
B
6
7
8
9
