1.0 Introduction
Le système PD-01 permet à des équipements RS-232/V.24 de communiquer à travers le réseau sec-
teur EDF.
Le système est constitué d'une unité maître et jusqu'à 254 esclaves. L'unité maître peut communi-
quer avec un seul esclave ou bien utiliser le mode broadcast pour joindre tous les esclaves du
domaine. Un esclave ne peut transférer des données qu'au maître.
Le PD-Tool est un logiciel pour installer, configurer, modifier et tester les modems dans un domai-
ne PD-01.

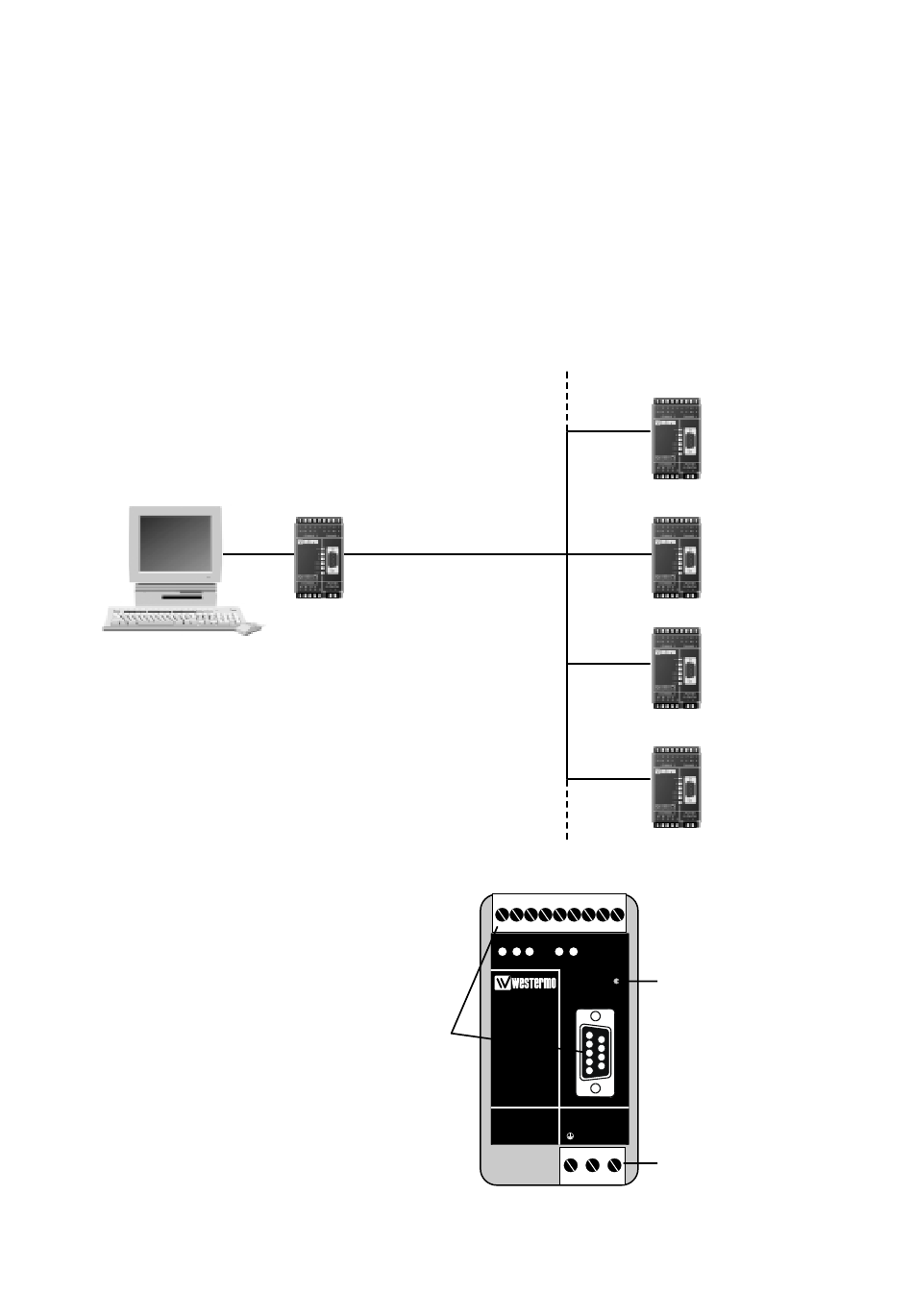

Le PD-Tool est connecté au domaine depuis le port RS-232 de l'unité maître
Le maître contient les informations de tous les esclaves dans le domaine.
Ces informations peuvent être visualisées avec
le PD-Tool.
PD-Tool
2.0 Installation
6194-2401
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Maître
Connexion de
l'équipement
RS-232/V.24
Esclaves déclarés
9
8
7
6
5
4
3
2
1
PWR
TD RD
SRV PKD
Bouton ''Install''
permettant la
INSTALL
déclaration des unités
PD-01
esclaves. (Peut être
V24/RS-232-C
actionné à l'aide d'un
trombonne)
POWER
N
L
Esclave 1
Esclave 2
Esclave 3
Esclave 4
Connexion de l'alimen-
tation secteur et com-
munication réseau
3
