D
C
IGITAL
ONTROL
Le mesureur de mise à jour d'assiette latérale/longitudinale affiche la qualité des
données d'assiette reçues de l'émetteur. Lorsque le mesureur est vide, aucune
donnée d'assiette latérale/longitudinale n'est reçue et toutes les informations
disparaîtront du récepteur et de l'affichage à distance. On peut continuer à mesurer
la profondeur et la profondeur précalculée, mais le récepteur supposera que
l'émetteur a une assiette longitudinale de zéro, comme indiqué par l'image ci-contre
qui s'affiche sur l'écran mode de mesure de profondeur/profondeur précalculée.
Raccourcis de l'écran de localisation
Les raccourcis ci-dessous sont disponibles dans l'écran de localisation.
Tâche
DataLog
(si activé)
Écran profondeur
Drapeau ou punaise pendant
DataLog
Mode Max
Menu principal
Écran profondeur précalculée
Guidage sur la cible (Target
Steering)
Menu de sélection de bande
Écran profondeur
Maintenez la gâchette quand le récepteur se trouve à la ligne de
localisation (LL) pour afficher l'écran de profondeur.

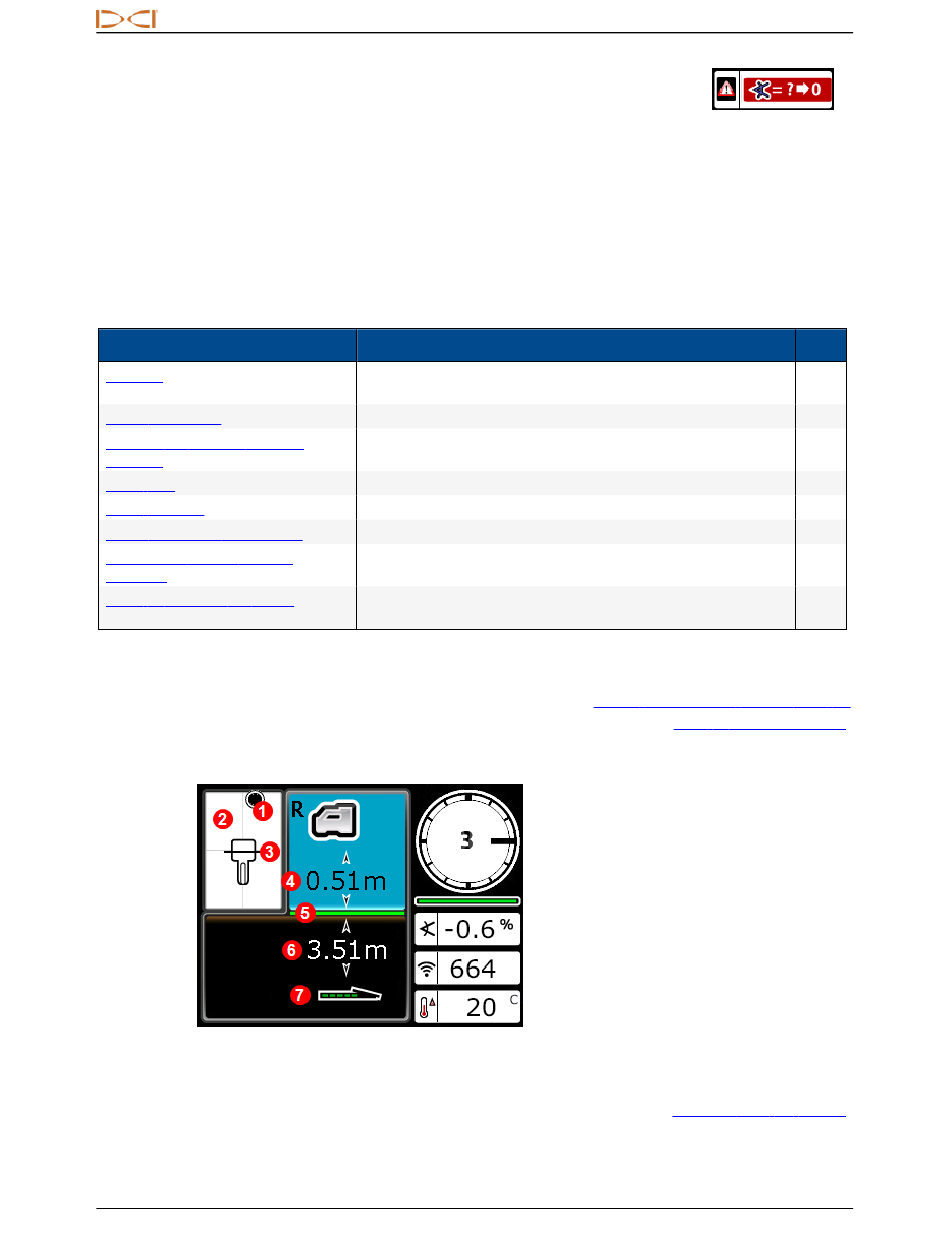

Écran profondeur à la LL, avec HAG activé
Quand la fonction HAG est désactivée, le récepteur est représenté sur le
sol et doit être placé sur le sol pendant les mesures de profondeur.
38
I
NCORPORATED
Maintenez la gâchette, poussez le commutateur basculant à
droite
Maintenez la gâchette sur la ligne de localisation (LL)
Poussez le commutateur basculant vers la droite
Maintenez la gâchette pendant 5 secondes au minimum
Poussez le commutateur basculant vers le bas
Maintenez la gâchette au point d'alignement avant (FLP)
Poussez le commutateur basculant vers le haut
Maintenez le commutateur basculant à droite pendant une
seconde
Opération
Points d'alignement (FLP & RLP) et
ligne de localisation (LL)
1. Point d'alignement (avant ou
arrière)
2. Vue à vol d'oiseau
3. Ligne de localisation (LL)
4. Hauteur hors sol (HAG)
5. Niveau du sol
6. Profondeur de l'émetteur
7. Puissance de la batterie
d'émetteur
Hauteur hors sol (HAG)
Falcon F5 ® DigiTrak Manuel de l'opérateur
Assiette
longitudinale
supposée zéro
(Pitch Assumed
Zero)
Page
30
38
32
39
13
40
57
29
45
Page
19
Page
