hawa Concepta 25 Instructions De Montage

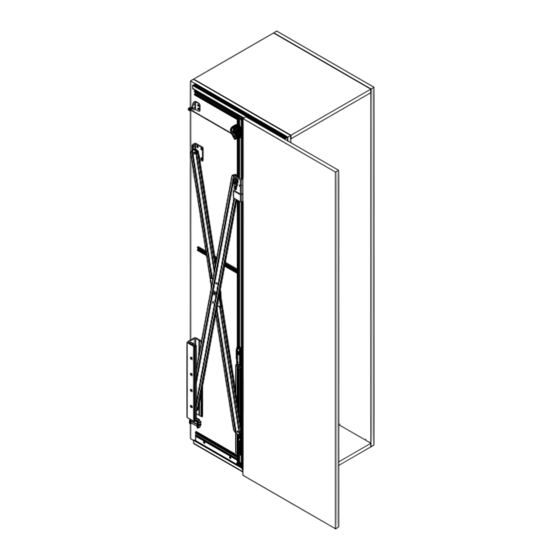

Ferrure pour façades de meubles en bois à escamotage latéral jusqu'à 25/30 kg
Masquer les pouces Voir aussi pour Concepta 25:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Patente
Brevents
Patents
HAWA-Concepta 25/30
Planungs- und Montageanleitung
Beschlag für seitlich einschiebbare Möbelfronten aus Holz bis 25/30 kg.
Planification et instructions de montage
Ferrure pour façades de meubles en bois à escamotage latéral jusqu'à 25/30 kg.
Planning and installation instructions
Hardware system for wooden pivot sliding cabinet doors up to 25/30 kg
(55/66 lbs.).

Publicité

Table des Matières
loading

Manuels Connexes pour hawa Concepta 25

Sommaire des Matières pour hawa Concepta 25

  • Page 1 HAWA-Concepta 25/30 Planungs- und Montageanleitung Beschlag für seitlich einschiebbare Möbelfronten aus Holz bis 25/30 kg. Planification et instructions de montage Ferrure pour façades de meubles en bois à escamotage latéral jusqu'à 25/30 kg. Planning and installation instructions Hardware system for wooden pivot sliding cabinet doors up to 25/30 kg (55/66 lbs.).

  • Page 2: Table Des Matières

    1 Inhaltsverzeichnis Inhalt Seite Inhaltsverzeichnis Produktinformation Sicherheitsvorschriften Abkürzungen, Symbole Übersichten Übersicht: Anlage links Übersicht: Connector 55 (optional) Übersicht: Connector 110 mit und ohne Sockel (optional) Übersicht: Zwei einliegende Dreh-Einschiebetüren Übersicht: Positionsnummern Planung Planung: Türe einliegend Planung: Führung für zwei einliegende Dreh-Einschiebetüren Planung: Türe auf Boden und Oberboden aufschlagend mit Connector 55 Planung: Türe auf Boden und Oberboden aufschlagend mit Connector 110 Planung: Türe in Mauernische...

  • Page 3: Produktinformation

    Es gelten metrische Abmessungen – Zollangaben sind nur zur Information. Anleitungen aufbewahren, Ersatz unter www.hawa.ch. Risiko- und Restrisikogefahr Bei Verwendung von HAWA-Concepta 25/30 zum Abdecken von Elektro-Apparaten die Sicherheitshinweise der Gerätehersteller beachten (Wärmestau). Nach Bedarf eine Abschaltautomatik verwenden (z.B. Safty Box, www.halemeier.de). Entsorgung Die Werkstoffe, Zubehör und Verpackung sollen einer umweltgerechten Wiederverwertung zugeführt werden.
  • Page 4 1 Sommaire Contenu Page Sommaire Informations sur le produit Consignes de sécurité Abréviations, symboles Aperçus généraux Aperçu général: Installation à gauche Aperçu général: Connector 55 (en option) Aperçu général: Connector 110 avec et sans socle (en option) Aperçu général: Deux portes pivotantes/escamotables intégrées au corps Aperçu général des numéros de position Planification Planification: Porte intégrée au corps...

  • Page 5: Informations Sur Le Produit

    Les dimensions applicables sont métriques - les dimensions en pouces ne sont fournies qu'à titre informatif. Conserver ces instructions ; en cas de perte, il est possible d'en obtenir un nouvel exemplaire sur le site Internet www.hawa.ch. Risques et risques résiduels En cas d'utilisation du système HAWA-Concepta 25/30/50 pour dissimuler des appareils électriques, observer les consignes de...
  • Page 6 1 Table of contents Contents Page Table of contents Product information Safety instructions Abbreviations, symbols Overviews Overview: Left-hand system Overview: Connector 55 (optional) Overview: Connector 110 with and without plinth (optional) Overview: Two inset pivot sliding doors Overview of position numbers Planning Planning: Inset doors Planning: Guide for two pivot sliding doors...
  • Page 7 Retain the instructions. Replacements available from www.hawa.ch. Risk and residual risk When using HAWA-Concepta 25/30/50 to conceal electrical appliances please pay attention to the safety notes issued by the manufacturer (heat accumulation). If necessary, use an automatic shutoff device (e.g. Safety Box, www.halemeier.de).

  • Page 8: Abkürzungen, Symbole

    HAWA-Concepta 25/30 Abkürzungen, Symbole / A bréviations, symboles / A bbreviations, symbols Einschubtiefe / Profondeur d'escamotage / Slide-in depth Einbauhöhe / Hauteur d’encastrement / Installation height Korpustiefe / Profondeur de corps / Cabinet depth Distanz Türgriff / Distance de la poignée de la porte /...
  • Page 9 HAWA-Concepta 25/30 Die in dieser Montageanleitung verwendeten Symbole für sicherheitsrelevante Hinweise (Gefahrenhinweise) haben folgende Bedeutung: Les symboles utilisés dans ces instructions de montage pour les indications importantes en matière de sécurité (indications de dangers) ont les significations suivantes. The symbols for notes relevant to safety (hazard warnings) as used in these assembly instructions have the following meanings.

  • Page 10: Übersichten

    HAWA-Concepta 25/30 Übersichten / A perçus généraux / O verviews Übersicht: Anlage links Aperçu général : Installation à gauche Overview: Left-hand system...

  • Page 11: Übersicht: Connector 55 (Optional)

    Aperçu général : Connector 55 (en option) Overview: Connector 55 (optional) Verbindungsprofil Connector zu HAWA-Concepta 25/30, siehe Montageanleitung 23227. Profil de raccordement Connector pour HAWA-Concepta 25/30, voir instructions de montage 23227. Connecting profile Connector for HAWA-Concepta 25/30, see installation instructions 23227.

  • Page 12: Übersicht: Connector 110 Mit Und Ohne Sockel (Optional)

    Overview: Connector 110 with and without plinth (optional) Verbindungsprofil Connector zu HAWA-Concepta 25/30, siehe Montageanleitung 23227. Profil de raccordement Connector pour HAWA-Concepta 25/30, voir instructions de montage 23227. Connecting profile Connector for HAWA-Concepta 25/30, see installation instructions 23227. Sockelblende demontierbar / Cache de socle démontable/...

  • Page 13: Übersicht: Zwei Einliegende Dreh-Einschiebetüren

    HAWA-Concepta 25/30 Übersicht: Zwei einliegende Dreh-Einschiebetüren Aperçu général : Deux portes pivotantes/escamotables intégrées au corps Overview: Two inset pivot sliding doors...

  • Page 14: Übersicht: Positionsnummern

    HAWA-Concepta 25/30 Übersicht: Positionsnummern Aperçu général : Des numéros de position Overview: Position numbers 22055 25592 25596 24699 22592 25855 22861 22593 22306 24533 25795 24535 25796 [10] 25828 [11] 25815 [12] 25656 [13] 24624 [14] 24625 [15] 24739 [16]...

  • Page 15: Planung: Türe Einliegend

    HAWA-Concepta 25/30 Planung / P lanification / P lanning Planung: Türe einliegend Planification : Porte intégrée au corps Planning: Inset doors Seite demontierbar / Côte démontable / Removable side...

  • Page 16: Planung: Führung Für Zwei Einliegende Dreh-Einschiebetüren

    HAWA-Concepta 25/30 Planung: Führung für zwei einliegende Dreh-Einschiebetüren Planification : Guide pour deux portes pivotantes/escamotables intégrées au corps Planning: Guide for two pivot sliding doors...

  • Page 17: Planung: Türe Auf Boden Und Oberboden Aufschlagend Mit Connector 55

    HAWA-Concepta 25/30 Planung: Türe auf Boden und Oberboden aufschlagend mit Connector 55 Planification : Porte allant du sol au plafond avec Connector 55 Planning: Doors closing against base and top section with Connector 55...

  • Page 18: Planung: Türe Auf Boden Und Oberboden Aufschlagend Mit Connector

    HAWA-Concepta 25/30 Planung: Türe auf Boden und Oberboden aufschlagend mit Connector 110 Planification : Porte allant du sol au plafond avec Connector 110 Planning: Doors closing against base and top section with Connector 110 Maximale Türdicke 28 mm Epaisseur de porte maximale 28 mm...

  • Page 19: Planung: Türe In Mauernische

    HAWA-Concepta 25/30 Planung: Türe in Mauernische Planification : Porte dans une niche murale Planning: Doors in wall recess Seite demontierbar / Côte démontable / Removable side...

  • Page 20: Berechnung: Gewicht Zu Türgrössenverhältnis

    HAWA-Concepta 25/30 Berechnung / C alcul / C alculation Berechnung: Gewicht zu Türgrössenverhältnis Calcul de : Rapport poids/taille des portes Calculation: Door weight/height ratio HAWA-Concepta 25 1850 1800 1750 1700 1650 1600 1550 1500 1450 1400 1350 1300 1250 Türgewicht in KG / TB = Türbreite in mm / TH = Türhöhe in mm...

  • Page 21: Berechnung: Masse Grundriss

    HAWA-Concepta 25/30 Berechnung: Masse Grundriss Calcul de : Dimensions plan d'ensemble Calculation: Plan view dimensions 19- 30 mm ( "-1 ") 55 mm (2 ") 0 mm 0 mm 0 mm ---- - ---- - 33 mm (1 ") 58 mm (2 ") 0 mm 3 mm ( ")
  • Page 22 HAWA-Concepta 25/30 2 mm ( ") 29,5 mm (1 ") 3 mm ( ") 30 mm (1 ") ---- - ---- - ---- - 3 mm ( ") 28,5 mm (1 ") 4 mm ( ") 29,5 mm (1 ")

  • Page 23: Berechnung: Beschlagstiefe

    HAWA-Concepta 25/30 Berechnung: Beschlagstiefe Calcul de : Profondeur de ferrure Calculation: Hardware depth Bei der Planung der Türgriffe auf mögliche Kollisionsgefahr achten. Lors de la planificaton des poignées de portes, prendre garde aux risques de collisions possibles. Pay attention to potential collision hazards when designing door handles.

  • Page 24: Berechnung: Bohrpositionen

    Bohrungen nur in Kombination mit HAWA-Folding Concepta, 3-türig, LMB = 2120 mm Perçages uniquement en combinaison avec le système HAWA-Folding Concepta pour 3 portes, LMB = 2120 mm Drill holes only in combination with HAWA-Folding Concepta, 3-door, clearance = 2120 mm (6’11 ")l...

  • Page 25: Vormontage: Bearbeitung Profile Links

    HAWA-Concepta 25/30 Vormontage / P rémontage / P re-assembly Vormontage: Bearbeitung Profile links Prémontage : Usinage des profils de gauche Pre-assembly: Processing the left profile ■ DE Schienen hinten ablängen Couper les rails à l’arrière à la bonne longueur Cut track to length at rear end...

  • Page 26: Vormontage: Bearbeitung Profile Rechts

    HAWA-Concepta 25/30 Vormontage: Bearbeitung Profile rechts Prémontage : Usinage des profils de droite Pre-assembly: Processing the right profile ■ DE Schienen hinten ablängen Couper les rails à l’arrière à la bonne longueur Cut track to length at rear end...

  • Page 27: Vormontage: Türe

    Pre-assembly: Doors Nur in Kombination mit HAWA-Folding Concepta, 3-türig, LMB = 2120 mm Uniquement en combinaison avec le système HAWA-Folding Concepta pour 3 portes, LMB = 2120 mm Only in combination with HAWA-Folding Concepta, 3-door, clearance = 2120 mm (6’11 ")

  • Page 28: Vormontage: Korpusseite

    HAWA-Concepta 25/30 Vormontage: Korpusseite Prémontage : Côté corps de meuble Pre-assembly: Cabinet face Stopper Anlage links Butée d’arrêt installation à gauche Stopper left-hand systems Stopper Anlage rechts Butée d’arrêt installation à droite Stopper right-hand systems...
  • Page 29 HAWA-Concepta 25/30...

  • Page 30: Vormontage: Aussenseite

    HAWA-Concepta 25/30 Vormontage: Aussenseite Prémontage : Côté extérieur Pre-assembly: Outside face Türdicke S Bürstenhöhe Epaisseur de porte S Hauteur de joint brosse Door thickness S Brush height S = 19 - 30 mm ( " - 1 ") P = 35 mm (1 ") 30 mm - 26 mm (1 "...

  • Page 31: Vormontage: Anschlagdämpfung

    HAWA-Concepta 25/30 Vormontage: Anschlagdämpfung Prémontage : Amortissement au niveau de la butée Pre-assembly: Shock absorber links / gauche / left rechts / droite / right...

  • Page 32: Vormontage: Holm

    HAWA-Concepta 25/30 Vormontage: Holm Prémontage : Montant Pre-assembly: Strut links / gauche / left rechts / droite / right...

  • Page 33: Vormontage: Ausrichten Des Schrankes

    HAWA-Concepta 25/30 Vormontage: Ausrichten des Schrankes Prémontage : Ajustement de l’armoire Pre-assembly: Aligning the cabinet Der Schrank muss nivelliert und an den Baukörper (Boden, Wand, Decke) geschraubt werden. L’armoire doit être mise à niveau et vissée sur le corps de bâtiment (sol, mur, plafond).

  • Page 34: Montage: Montage Schere Und Holm Anlage Links

    HAWA-Concepta 25/30 Montage / M ontage / A ssembly Montage: Montage Schere und Holm Anlage links Montage : Montage ciseaux et montant pour installation à gauche Assembly: Scissor and upright installation, left-hand system...
  • Page 35 HAWA-Concepta 25/30...
  • Page 36 HAWA-Concepta 25/30 Holm einmitten und festschrauben Centrer et visser à bloc le montan Centre the upright and screw tight...

  • Page 37: Montage: Schere Und Holm Anlage Rechts

    HAWA-Concepta 25/30 Montage: Schere und Holm Anlage rechts Montage : Ciseaux et montant pour installation à droite Assembly: Scissor and upright, right-hand system...
  • Page 38 HAWA-Concepta 25/30...
  • Page 39 HAWA-Concepta 25/30 Holm einmitten und festschrauben Centrer et visser à bloc le montan Centre the upright and screw tight...

  • Page 40: Montage: Türe

    HAWA-Concepta 25/30 Montage: Türe Montage : Porte Assembly: Door Holm mit Positionslehre (25808) arretieren / Bloquer le montant avec le gabarit de position (25808) / Secure the upright with a positioning gauge (25808)

  • Page 41: Montage: Türeinzug

    HAWA-Concepta 25/30 Montage: Türeinzug Montage : Dispositif d’escamotage de la porte Assembly: Door closing system VORSICHT / ATTENTION / CAUTION Montagereihenfolge muss eingehalten werden. L'ordre de montage doit être respecté. Adherence to the assembly sequence is mandatory. Bei nicht einhalten der Montagereihenfolgen kann der Türeinzug beschädigt werden.

  • Page 42: Montage: Feineinstellung Holmneigung Türe 19 - 30 Mm

    HAWA-Concepta 25/30 Montage: Feineinstellung Holmneigung Türe 19 - 30 mm Montage : Réglage fin de l’inclinaison du montant de la porte entre 19 et 30 mm Assembly: Fine adjustment of door upright angle 19 - 30 mm Holm kann mit Positionslehre (25808) arretiert werden. / Le montant peut être bloqué...

  • Page 43: Montage: Feineinstellung Holmneigung Türe 31 - 50 Mm

    HAWA-Concepta 25/30 Montage: Feineinstellung Holmneigung Türe 31 - 50 mm Montage : Réglage fin de l’inclinaison du montant de la porte entre 31 et 50 mm Assembly: Fine adjustment of door upright angle 31 - 50 mm ■ DE 1. Türfuge auf 6 mm einstellen 2.

  • Page 44: Montage: Positionierung Anschlagdämpfer

    HAWA-Concepta 25/30 Montage: Positionierung Anschlagdämpfer Montage : Positionnement du dispositif d’amortissement de butée Assembly: Positioning the stop shock absorber Anschlagdämper oben ■ DE 1. Holm vorne in Anschlag schieben (a) 2. Anschlagdämpfer in Kontakt mit Führungsrolle (b) 3. 10 - 12 mm einstellen (c) 4.
  • Page 45 HAWA-Concepta 25/30 Anschlagdämpfer unten ■ DE 1. Holm hinten in Anschlag schieben (a) 2. Anschlagdämpfer in Kontakt mit Führungsrolle 3. ~3 mm einstellen 4. Festschrauben 1. Pousser le montant arrière dans la butée (a) 2. Dispositif d’amortissement de butée en contact avec le galet de guidage 3.

  • Page 46: Montage: Höheneinstellung Türe

    HAWA-Concepta 25/30 Montage: Höheneinstellung Türe Montage : Réglage en hauteur de la porte Assembly: Door height adjustment ■ DE 1. Höhe einstellen 2. arretieren 1. Régler la hauteur 2. Bloquer 1. Adjust height 2. Lock links rechts gauche droite left...

  • Page 47: Montage: Feineinstellung Türfuge

    HAWA-Concepta 25/30 Montage: Feineinstellung Türfuge Montage : Réglage fin de la jointure de porte Assembly: Door gap fine adjustment Mittleres Scharnier lösen zum Einstellen der Türfuge Desserrer la charnière centrale pour régler la jointure de porte Loosen the centre hinge to adjust the door gap lösen /...
  • Page 48 HAWA-Concepta 25/30 9.10 Montage: Feineinstellung Türfuge Montage : Réglage fin de la jointure de porte Assembly: Door gap fine adjustment ■ DE 1. Tiefe einstellen (a) 2. festziehen (b) 1. Régler la profondeur (a) 2. Serrer à bloc (b) 1. Adjust the depth (a)

  • Page 49: Montage: Feineinstellung Türe

    HAWA-Concepta 25/30 9.11 Montage: Feineinstellung Türe Montage : Réglage fin de la porte Assembly: Fine adjustment of doors ■ DE 1. Türe schliessen. 2. Falls nötig Holmneigung mittels Scherenlager anpassen bis Türe korrekt schliesst. 1. Fermer la porte. 2. Si nécessaire, ajuster l’inclinaison du montant au moyen du support de ciseaux jusqu’à ce que la porte ferme correctement.

  • Page 50: Demontage: Türeinzug Bei Fixer Aussenseite

    HAWA-Concepta 25/30 10 Demontage / D émontage / D isassembling 10.1 Demontage: Türeinzug bei fixer Aussenseite Démontage : Dispositif d’escamotage de la porte avec côté extérieur fixe Disassembling: Door closing system for stationary external face VORSICHT / ATTENTION / CAUTION Demontagereihenfolge muss eingehalten werden.
  • Page 51 HAWA-Concepta 25/30 Dübelstab bauseits / Barre-cheville incombant au client / Dowel rod provided by others...
