10.3 Configuration d'une mesure de niveau

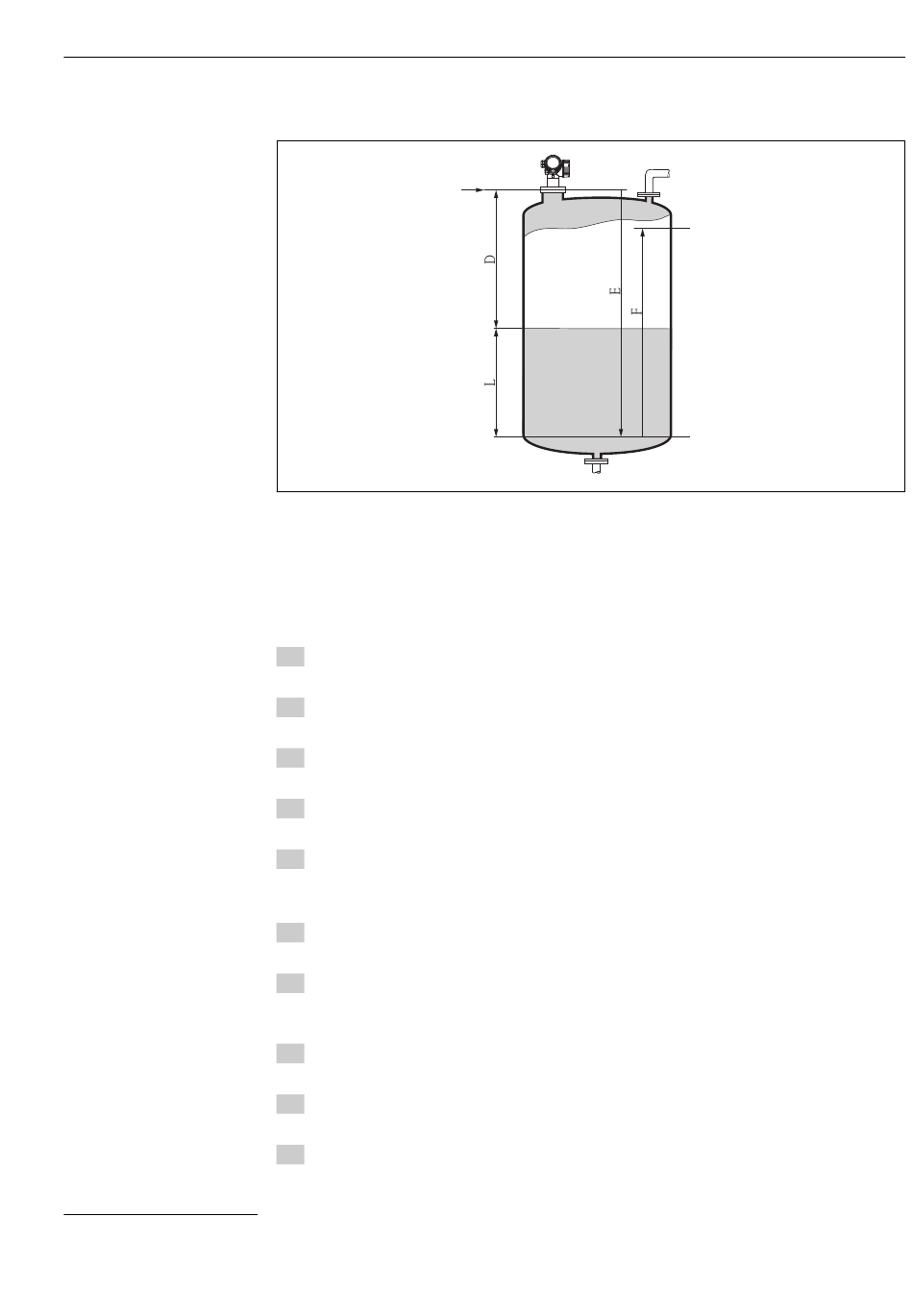

 19 Paramètres de configuration pour la mesure de niveau dans les liquides
R Point de référence de la mesure
D Distance
L Niveau
E Distance du point zéro (= zéro)
F Plage de mesure (= étendue)
1. Aller à : Menu "Configuration" → Désignation du point de mesure
 Entrer la désignation du point de mesure.
2. Aller à : Menu "Configuration" → Adresse capteur
 Entrer l' a dresse bus de l' a ppareil (uniquement pour l' a dressage du software).
3. Aller à : Menu "Configuration" → Unité de longueur
 Sélectionner l' u nité de longueur.
4. Aller à : Menu "Configuration" → Type de cuve
 Sélectionner le type de cuve.
5. Pour le paramètre Type de cuve = Bypass / tube de mesure :
Aller à : Menu "Configuration" → Diamètre du tube
 Entrer le diamètre du bypass ou du tube de mesure.
6. Aller à : Menu "Configuration" → Groupe de produit
 Entrer le groupe de produit : (Aqueux (CD >= 4) ou Autre)
7. Aller à : Menu "Configuration" → Distance du point zéro
 Entrer la distance "vide" E (distance entre le point de référence R et le niveau
5)
0%) .
8. Aller à : Menu "Configuration" → Plage de mesure
 Entrer la distance "plein" F (distance entre les marques 0% et 100%).
9. Aller à : Menu "Configuration" → Niveau
 Affichage du niveau mesuré L.
10. Aller à : Menu "Configuration" → Distance
 Affichage de la distance D entre le point de référence R et le niveau L.
Mise en service via le menu de configuration
