3 Description du produit
Types de pression
Conception de joints
d'étanchéité
10
Élément de cateur piézorésistif
Pour les plages de mesure jusqu'à 100 bar, un élément de capteur
piézorésistif est mis en œuvre avec une liquide de transfert interne.

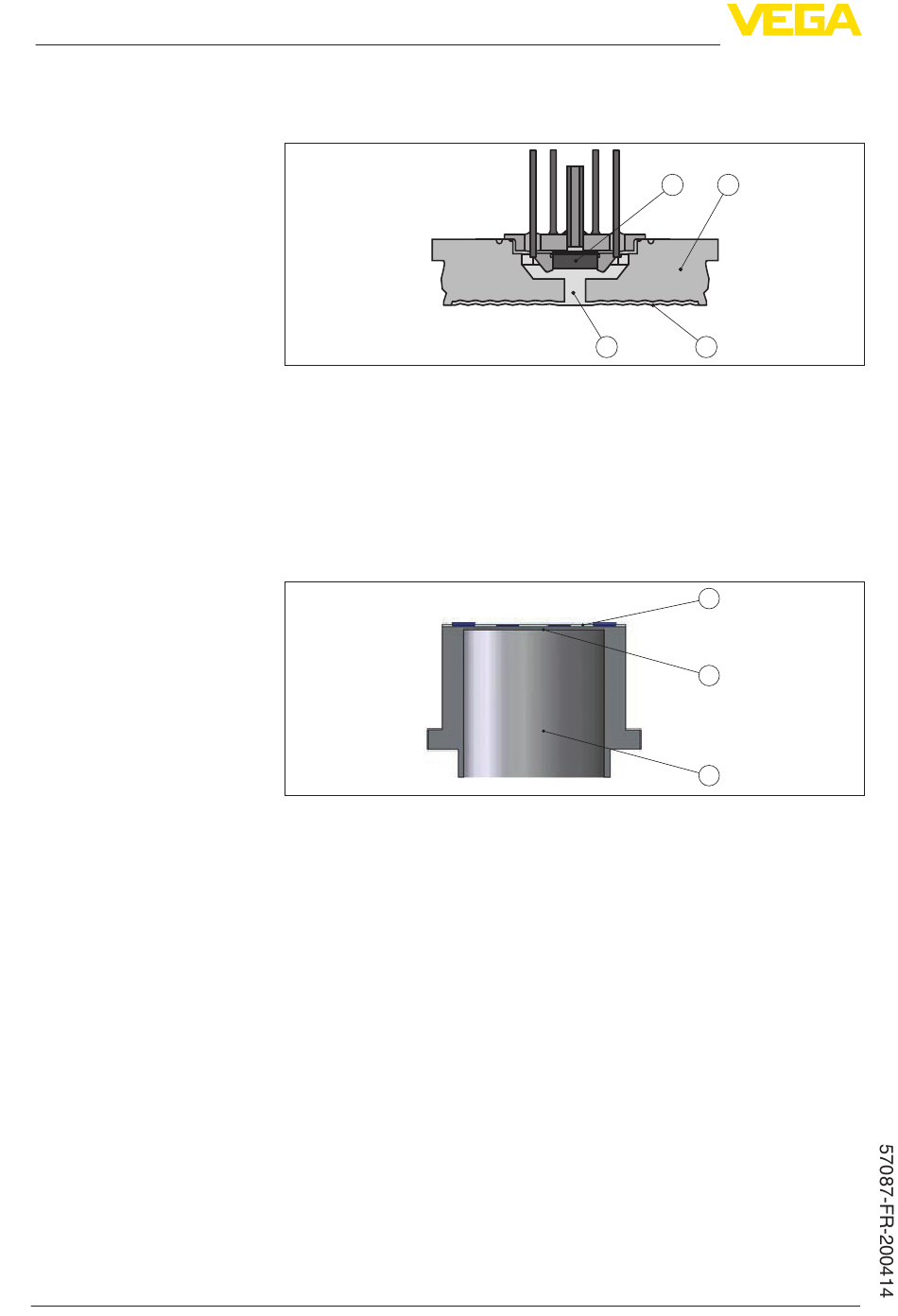

Fig. 4: Structure du système de mesure avec élément de capteur piézorésistif
1 Élément capteur
2 Corps de base
3 Liquide de transmission
4 Membrane process
Élément de capteur (DMS) de jauge extensométrique
Un élément de capteur à jauge extensométrique (DMS) (système
sec) est utilisé pour les plages de mesure à partir de 250 bar.
Fig. 5: Structure du système de mesure avec élément de capteur DMS
1 Élément capteur
2 Membrane process
3 Vérin de pression
Pression relative : La cellule de mesure est ouverte vers l'atmos-
phère. La pression ambiante est mesurée dans la cellule de mesure
et compensée. Elle n'a donc aucune influence sur la valeur de
mesure.
Pression absolue : La cellule est mise sous vide et isolée de l'at-
mosphère. La pression ambiante n'est pas compensée et a donc une
influence sur la valeur de mesure.
Le système de mesure est complètement soudé et ainsi étanchéifié
au niveau du process.
L'étanchéification du raccord process par rapport au process est
effectuée au moyen d'un joint approprié. Ce dernier doit être mis
à disposition par le client, en fonction du raccord process joint à
la livraison, consulter les chapitres "Caractéristiques techniques",
"Matériaux et poids".
1 2
3 4
1
2
3
