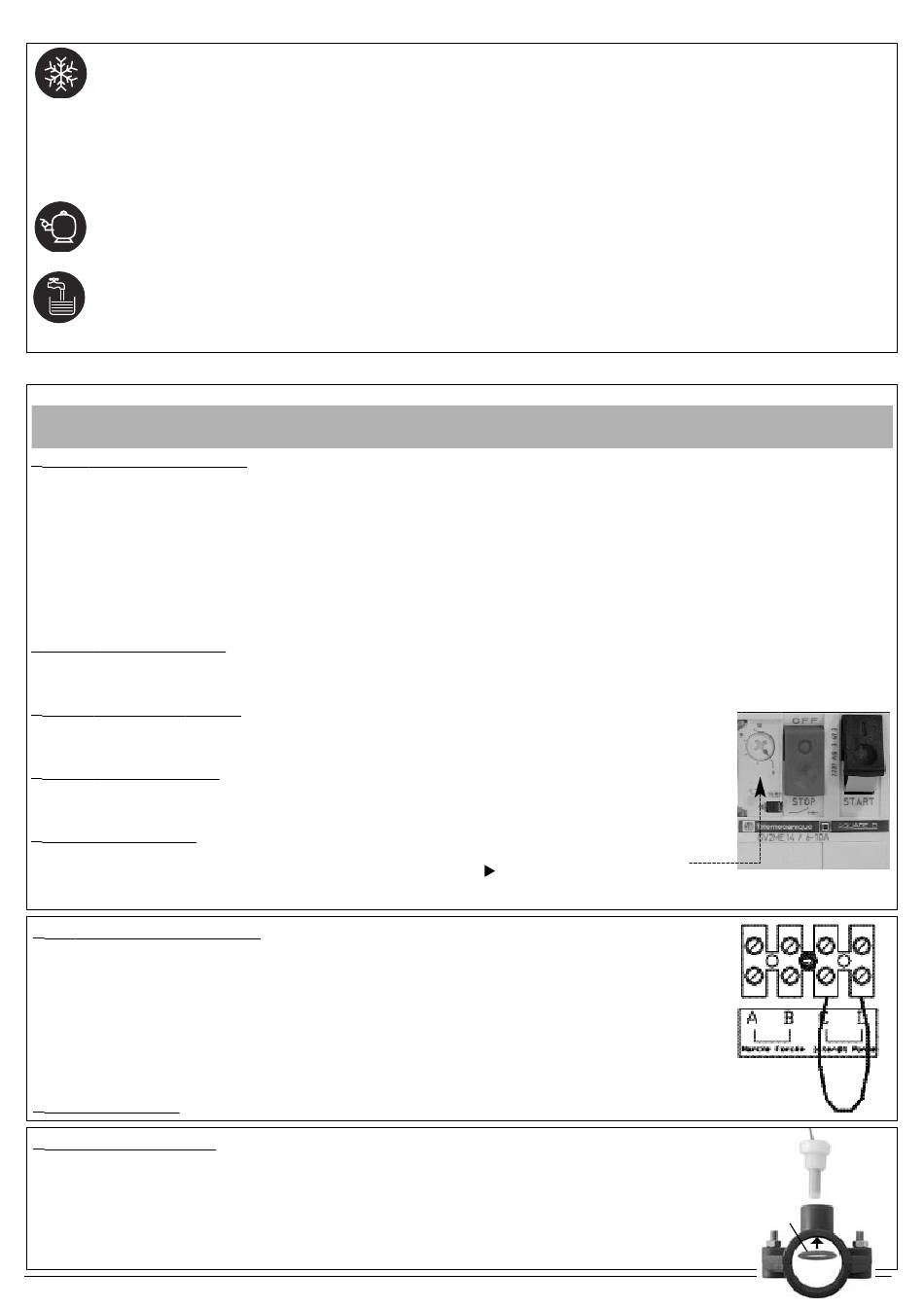

FONCTIONNEMENT
MODE SURVEILLANCE HORS-GEL
Quel que soit le mode choisi, METEO-R contrôle la température de l'eau.
Dès que la température du bassin devient inférieure à 1°C, METEOR met en route la pompe de filtration afin d'éviter que la glace
ne se forme dans les canalisations et endommage l'installation. Pour éviter de faire fonctionner inutilement la pompe pendant les périodes
de froid, METEO-R ne force le fonctionnement de la pompe que 10 minutes toutes les heures. Ces 10 minutes suffisent à empêcher le gel
des canalisations. Ce mode hors-gel prend fin dès que la température remonte au dessus de 3°C.
Les heures de filtration programmées sont conservées, seules les périodes d'arrêt sont affectées par le mode hors-gel. Ce voyant vous informe
que METEO-R est en mode hors-gel.
VOYANT D'ETAT DE LA POMPE DE FILTRATION
Ce voyant indique l'état de la pompe de filtration. S'il est allumé en permanence, la filtration est activée. Si la pompe n'est pas ali-
mentée alors que ce voyant est allumé, vérifiez l'état du disjoncteur filtration. Ce voyant clignote durant les phases d'attente.

REMPLISSAGE AUTOMATIQUE (OPTION)

METEO-R permet de gérer le remplissage automatique de la piscine et d'assurer la protection de la pompe de filtration contre le
manque d'eau. Pour utiliser cette fonction il est nécessaire de commander un kit optionnel (réf. : KIT-NIV).
Le voyant de remplissage clignote lors des temporisations.
INSTALLATION
INSTALLATION ELECTRIQUE
■ ■ Raccordement de l'alimentation
METEO-R peut être raccordé à une alimentation monophasée (Ph+N+T) 230V/50Hz ou triphasée (3Ph+N+T) 400V/50Hz .
Se reporter au schéma correspondant page 6 et 7.
L'alimentation doit être permanente et protégée efficacement contre les surtensions et contre les surcharges éventuelles.
Pour assurer la conformité de l'installation et la protection des personnes contre les risques de choc électrique en cas de défaut d'isolement
du matériel qui lui est raccordé il est indispensable de raccorder METEOR à un dispositif différentiel de haute sensibilité (30mA).
Pour que cette protection soit efficace, il est indispensable de veiller à la continuité des liaisons équipotentielles et à la bonne qualité de la
prise de terre.
Un mauvais branchement peut endommager l'appareil et porter atteinte à la sécurité des usagers. Il est indispensable de faire appel à
un installateur qualifié.
■ ■ Raccordement de la pompe
Avant de procéder au raccordement, il convient de vérifier sur la plaque signalétique de la pompe que la protection moteur est bien adaptée.
Le courant nominal In de la pompe doit être compris dans la gamme de protection du disjoncteur.
■ ■ Raccordement des projecteurs
Le départ projecteur est destiné à alimenter un transformateur 230V/12V extérieur (METEO-R FD)
ou 1 projecteur 12V 300 W (METEO-R F1P), ou 2 projecteurs 12V 300W (METEO-R F2P).
■ ■ Raccordement de la sonde
Le câble de la sonde de température doit être connecté aux bornes comme indiqué
sur le schéma de raccordement (pages 6 et 7).
■ ■ Réglage du disjoncteur
Pour être efficace la protection thermique du disjoncteur moteur doit être ajustée
au courant nominal de la pompe. A l'aide d'un tournevis, placez l'index ( )
de la vis de réglage sur la valeur
■ ■ Bornes de commande à distance
Ces bornes permettent de contrôler à distance la mise en marche ou l'arrêt de la pompe. Lorsque les points
A et B sont mis en contact, la pompe se met en marche quelle que soit la programmation de METEO-R.
Un appareil de chauffage peut ainsi forcer la marche de la pompe lorsque son thermostat le demande.
L'ouverture du contact entre C et D interdit le fonctionnement de la pompe. Un régulateur de niveau peut ainsi
arrêter la pompe lorsqu'il manque d'eau.
Le pont entre C et D ne doit être retiré que si un contact distant (normalement fermé) est utilisé.
Aucune tension ne doit être appliquée sur ces bornes.
Avant toute connexion vérifiez qu'il s'agit bien d'un contact sec libre de tout potentiel.
■ ■ Schémas électriques Selon le modèle de METEOR, reportez vous au schéma de câblage correspondant pages 6 et 7.
■ ■ SONDE DE TEMPERATURE
La sonde de température est moulée dans un doigt de gant qui doit être plongé dans la canalisation.
La sonde doit être installée à l'abri de toute source de chaleur. Dans le cas où la piscine serait équipée
d'un dispositif de chauffage, la sonde devra être placée le plus loin possible et EN AMONT de ce dispositif,
et montée sur la canalisation à l'aide d'un collier de prise en charge.
4
(SUITE)
ATTENTION : Couper l'alimentation générale avant d'intervenir sur le coffret électrique
ou les appareils qui lui sont connectés.que METEO-R est en mode hors-gel.
Notice technique METEO-R V1.0
Vis de réglage
de protection
thermique
Joint
d'étanchéité
Sonde de
température
