ProForm 275 ZLX Manuel D'utilisation page 6

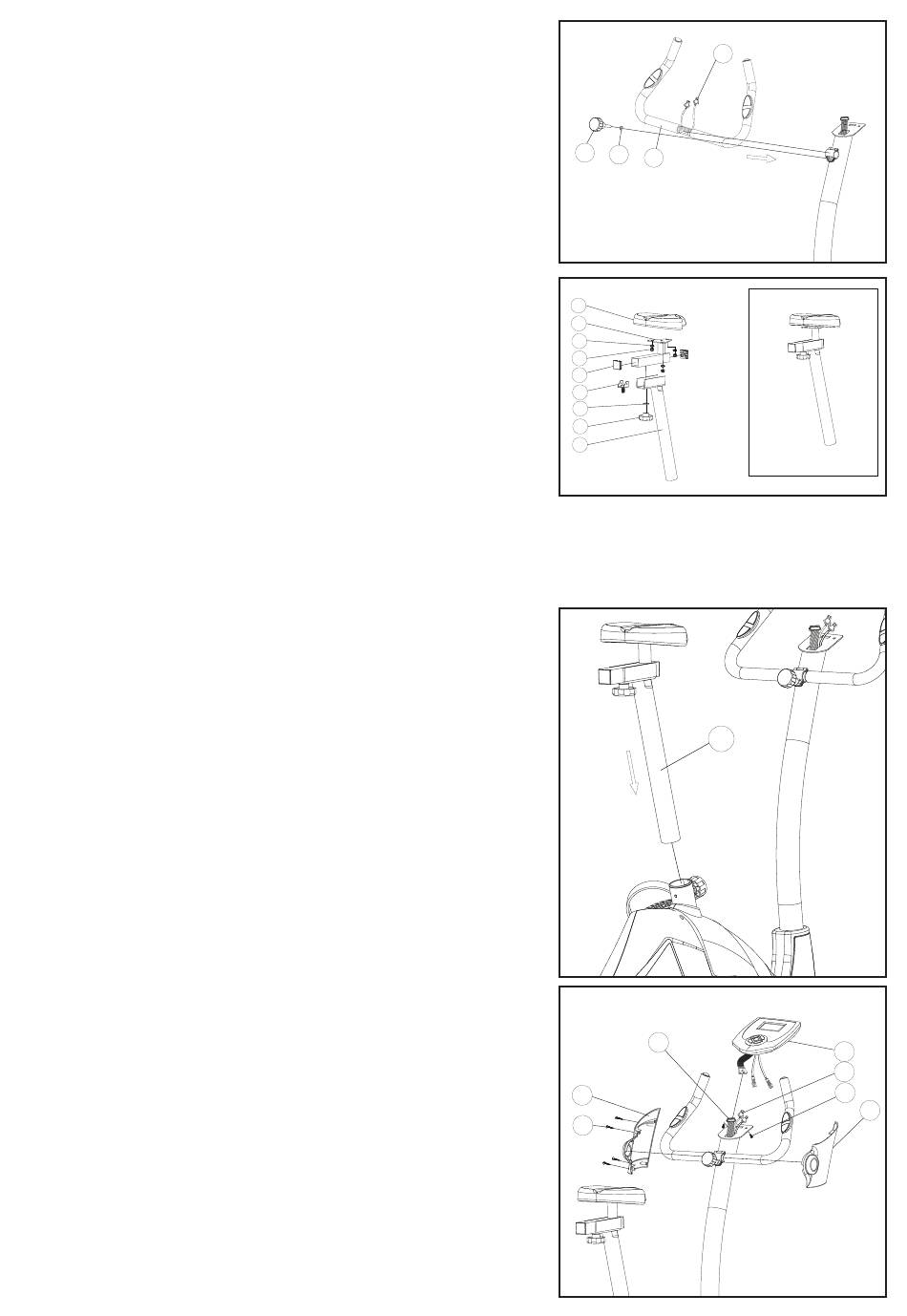

ÉTAPE 4
Fixez le guidon (68) en position à l'aide de l'entretoise
métallique (3) et du bouton (4). N'oubliez pas de faire
glisser le fil de détection manuelle du pouls (69) sur le
support de l'ordinateur en le faisant passer par le trou
situé à l'arrière de la potence du guidon. Serrez à fond.
ÉTAPE 5
Retirez les trois rondelles prémontées (10) et les
écrous Nylon (11) situés à l'arrière de la selle.
Positionnez la selle sur l'élément coulissant (9) et
fixez-les ensemble à l'aide des trois rondelles (10) et
des trois écrous Nylon (11).
Fixez la selle associée à son élément coulissant sur la
potence de selle (16) en veillant à ce que le boulon de
l'élément coulissant se situe du côté extérieur.
Ensuite, serrez bien le boulon en utilisant la rondelle
plate (14) et le bouton (15).
ÉTAPE 6
Installez la potence de selle (16) sur le cadre principal.
Sélectionnez une hauteur adaptée et serrez le bouton
de réglage de hauteur de selle.
Remarque : avant de régler votre hauteur de selle,
vous devez également vous assurer que la potence
de selle n'a pas été sortie du cadre principal
au-delà de la position la plus haute, qui est
indiquée par un repère.
ÉTAPE 7
Retirez les 2 vis préinstallées (2) de la face arrière de
l'ordinateur (1).
Branchez séparément le câble supérieur de
l'ordinateur (66) et les deux fils de détection manuelle
du pouls (69) sur les câbles situés à l'arrière de
l'ordinateur (1), puis fixez l'ordinateur sur le support
de potence du guidon en utilisant les 4 vis retirées
précédemment (2).
Fixez le cache du guidon (5L+R) sur le guidon à l'aide
des 4 vis (6).
Votre vélo est maintenant prêt à l'emploi.
