ALGEMENE INFORMATIE

Deze apparatuur is bestemd voor beroepsmatig gebruik. De
gebruiker wordt verzocht aandachtig deze handleiding en alle
overige door Varian verstrekte informatie door te lezen alvorens het
apparaat in gebruik te nemen. Varian acht zich niet aansprakelijk
voor de gevolgen van het niet of gedeeltelijk in acht nemen van de
aanwijzingen, onoordeelkundig gebruik door niet hiervoor opgeleid
personeel, reparaties waarvoor geen toestemming is verkregen of
gebruik in strijd met de specifieke nationale wetgeving. De Mini-
TASK AG81 is een geïntegreerd systeem dat uit een
turbomoleculaire pomp
vacuümtoepassingen en een primaire pomp bestaat. Het systeem
is in staat om elk type gas of gasverbinding te pompen, maar is niet
geschikt voor het pompen van vloeistoffen of vaste deeltjes. Het
pompeffect wordt verkregen door een zeer snel draaiende turbine
(max. 80000 toeren/min.) die aangedreven wordt door een
elektrische draaistroommotor met hoog rendement. De Mini-TASK
AG81 is volledig vrij van verontreinigingen en is dus ook geschikt
voor toepassingen die een "schoon" vacuüm verlangen. De Mini-
TASK AG81 is bovendien van hulpconnectors voorzien waarmee
de ontluchtingsklep kan worden aangestuurd, en waarmee het
systeem d.m.v. een serieel aangesloten host computer op afstand
kan worden bediend.
In de volgende paragrafen is alle informatie vermeld om de
veiligheid van de operator tijdens het gebruik van de
apparatuur te verzekeren. Gedetailleerde informatie is te
vinden in de bijlage "Technical information.
Deze handleiding maakt van de volgende symbolen
gebruik:

Bij dit symbool staat tekst die de aandacht van de operator
vestigt op een speciale procedure of methode die, indien niet
correct uitgevoerd, ernstig lichamelijk letsel kan veroorzaken.
!
ATTENTIE!
Bij dit symbool staat tekst met procedures die, indien niet
opgevolgd, schade aan apparatuur kunnen veroorzaken.
OPMERKING
De opmerkingen bevatten belangrijke informatie die uit de tekst
is gelicht.
OPSLAG
Om een zo goed mogelijke werking en betrouwbaarheid van de
pompsystemen van Varian te garanderen, moeten de volgende
voorschriften in acht worden genomen:
•
tijdens transport, verplaatsing en opslag van de pompen moet
aan de volgende omgevingscondities worden voldaan:
•
temperatuur: van –20 °C tot 70 °C
•
relatieve vochtigheid:
condenserend)
•
de klant moet de turbomoleculaire pompen altijd met de
Soft-Start opstarten wanneer ze ontvangen worden en voor
de eerste keer in werking worden gesteld
•
de opslagtijd van een turbomoleculaire pomp bedraagt 10
maanden vanaf de verzenddatum.
!
ATTENTIE!
Indien om een willekeurige reden de opslagtijd langer is, moet
de pomp weer naar de fabriek worden gestuurd. Voor meer
informatie wordt verzocht contact op te nemen met de
plaatselijke vertegenwoordiger van Varian.

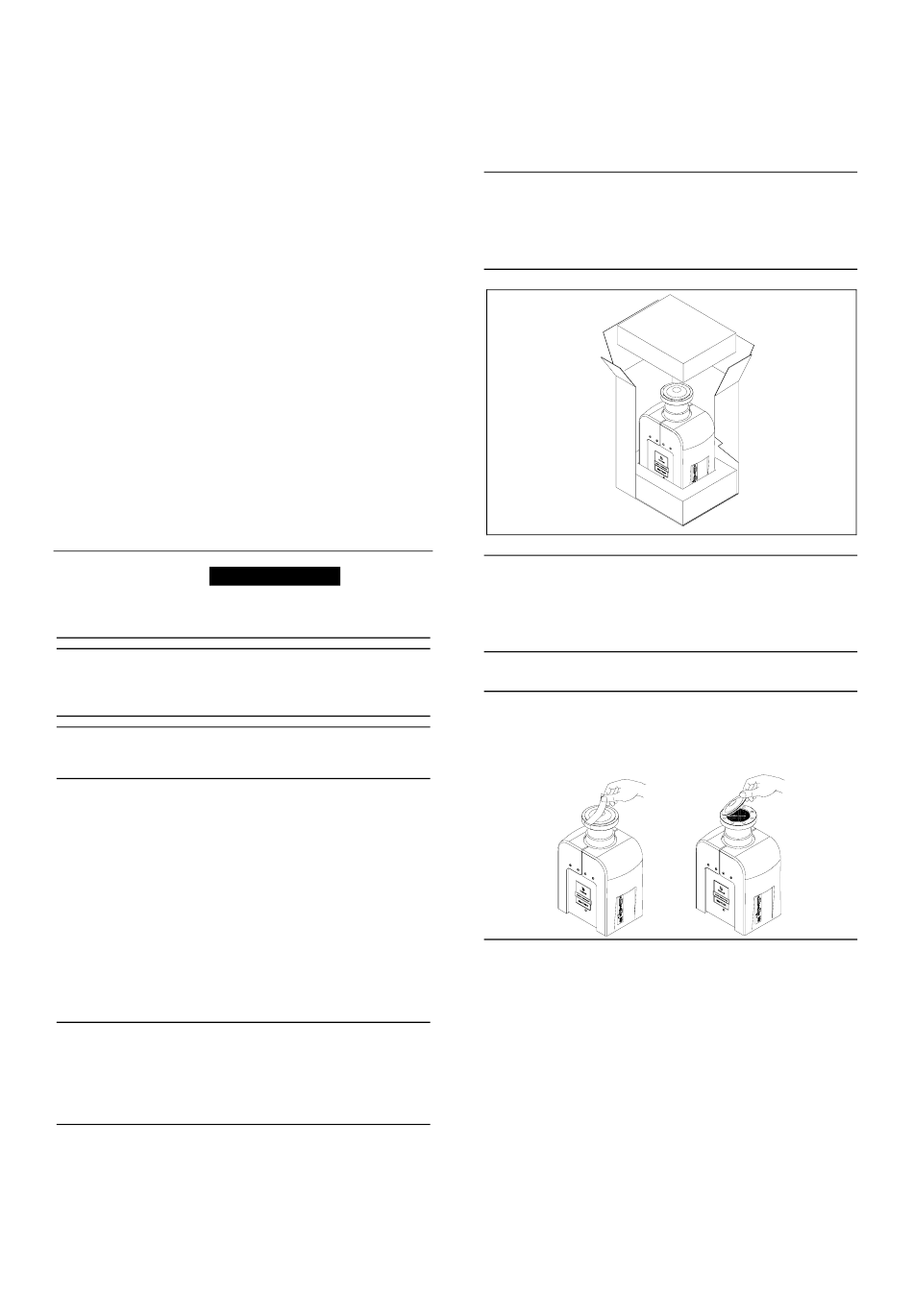

UITPAKKEN
De Mini-TASK AG81 wordt in een speciale beschermende
verpakking geleverd; als er schade wordt geconstateerd die
tijdens het transport veroorzaakt zou kunnen zijn, meteen
contact opnemen met het plaatselijke verkoopkantoor.
voor hoge en ultrahoge
GEVAAR!
van 0 tot 95% (niet
Zorg er bij het uitpakken voor dat de Mini-TASK AG81 niet kan
vallen en geen stoten of trillingen te verduren krijgt.
Laat de verpakking
verpakkingsmateriaal is volledig recyclebaar en voldoet aan de
EEG milieurichtlijn 85/399.
Om ontgassingsproblemen
componenten die met het vacuüm in aanraking komen niet met
de blote handen
handschoenen of een andere geschikte bescherming.
De Mini-TASK AG81
eenvoudigweg aan de atmosfeer blootgesteld te worden. Toch
wordt aangeraden om de pomp gesloten te houden zolang
deze niet in het systeem wordt ingebouwd, zodat eventuele
vervuiling door stof wordt voorkomen.

INSTALLATIE

Alleen op het moment waarop de turbopomp op het systeem
wordt aangesloten mogen de sticker en de beschermdop
verwijderd worden.
De pomp mag niet geïnstalleerd en/of gebruikt worden in
ruimten die blootgesteld zijn aan de weersomstandigheden
(regen, vorst, sneeuw), stof, agressieve gassen, of in ruimten
met explosiegevaar of zeer groot brandgevaar
Tijdens de werking moeten de volgende omgevingscondities
aanwezig zijn
- max. druk: 2 bar boven de atmosferische druk
- temperatuur: van +5°C tot +35°C
- relatieve vochtigheid: 0 - 95% (niet condenserend).
In aanwezigheid van magnetische velden moet de pomp op
passende wijze afgeschermd worden. Zie de bijlage "Technical
Information" voor meer informatie
De Mini-TASK AG81 moet op een primaire pomp aangesloten
zijn (zie schema in "Technical information").
De Mini-TASK AG81 kan in alle standen worden geïnstalleerd.
Bevestig de Mini-TASK AG81 in een stabiele positie en verbind
de inlaatflens van de turbopomp met een vaste contraflens die
een koppel van 50 Nm rondom de eigen as kan verdragen.
De turbopomp met ISO inlaatflens moet aan de vacuümkamer
worden verbonden met behulp van dubbele of enkelvoudige
22/84
GEBRUIKSAANWIJZINGEN
niet ergens buiten achter.
!
ATTENTIE!
te voorkomen, mogen
aangeraakt worden. Gebruik
OPMERKING
kan niet beschadigd worden door
!
ATTENTIE!
