NET
Guía rápida de instalación y programación
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en
AVISO
el apartado "Descargas" de la web de Erreka:
http://www.erreka-automation.com

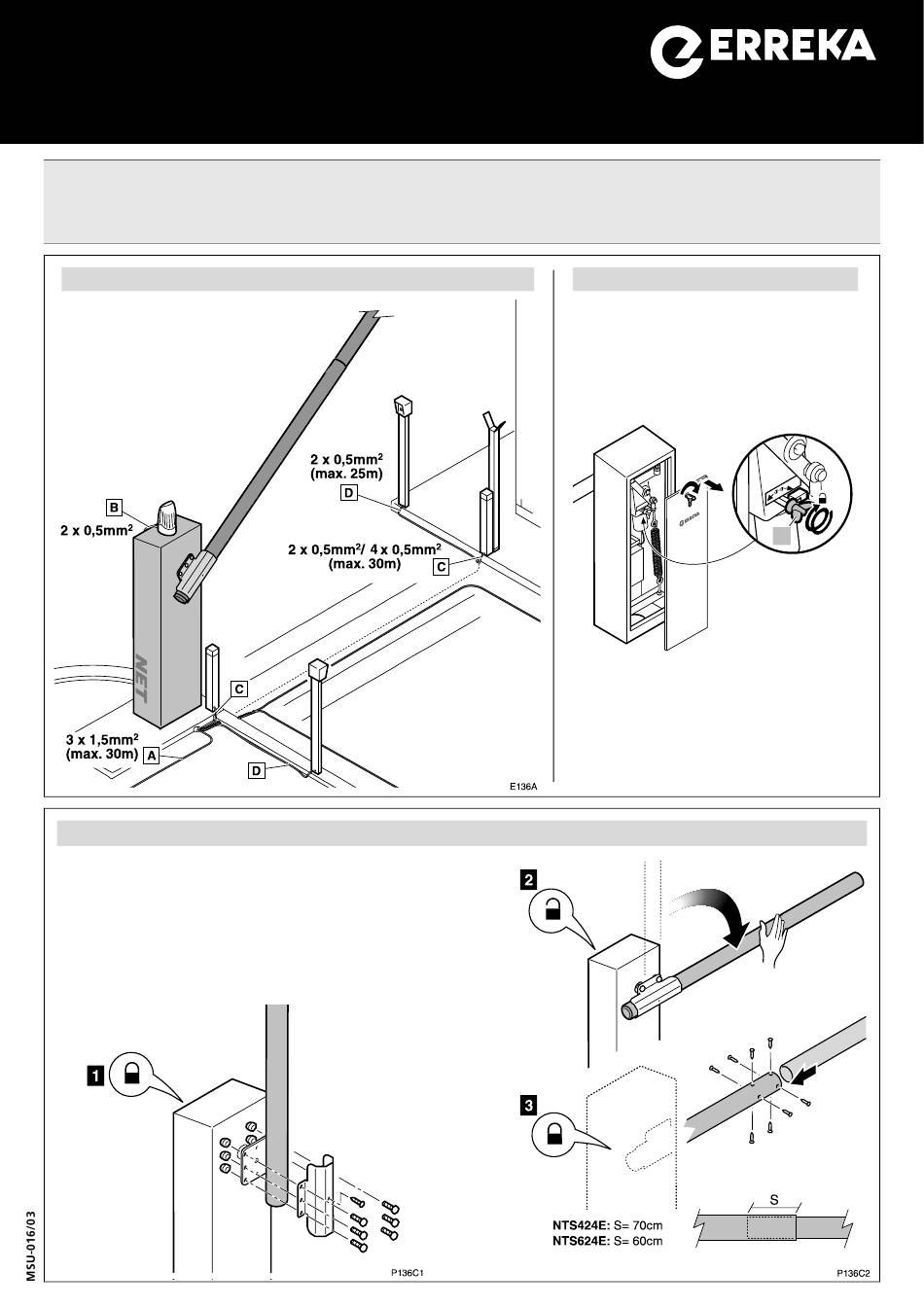

Elementos de la instalación completa
Cableado eléctrico
A: Alimentación general
B: Lámpara destellante
C: Fotocélulas (Tx / Rx)
D: Selector de llave
La barrera se suministra para montaje a la derecha. Si
desea montarla a la izquierda, antes de montar el brazo
realice el "Cambio de lado" (vea la página siguiente).
1 Bloquear el accionador y montar el primer tramo.
2 Desbloquear el accionador y bajar manualmente el brazo.
3 Bloquear el accionador y montar el segundo tramo.
Montaje del brazo
Desbloqueo
El desbloqueo debe realizarse con
precaución. Si la barrera no está
equilibrada o el brazo no está
montado, el muelle interno puede
provocar un desplazamiento violento.
Desbloqueo (accionamiento manual):
gire la palomilla (P) hacia la derecha hasta el
tope.
Bloqueo (accionamiento motorizado):
gire la palomilla (P) hacia la izquierda hasta
conseguir el bloqueo.
Español
P
D136A
1
