De voedingskabel van het apparaat mag niet door de gebruiker worden vervangen. Als de kabel
beschadigd is, moet het apparaat worden uitgeschakeld en dient u zich voor vervanging van de
kabel uitsluitend tot gekwalificeerde vakmensen te wenden. Als de elektrische voedingskabel
vervangen wordt, mag uitsluitend van een kabel "HAR H05 VV-F" 3x0,75 mm
gemaakt met een buitendoorsnee van maximaal 8 mm.
Toegang tot het elektrische klemmenbord

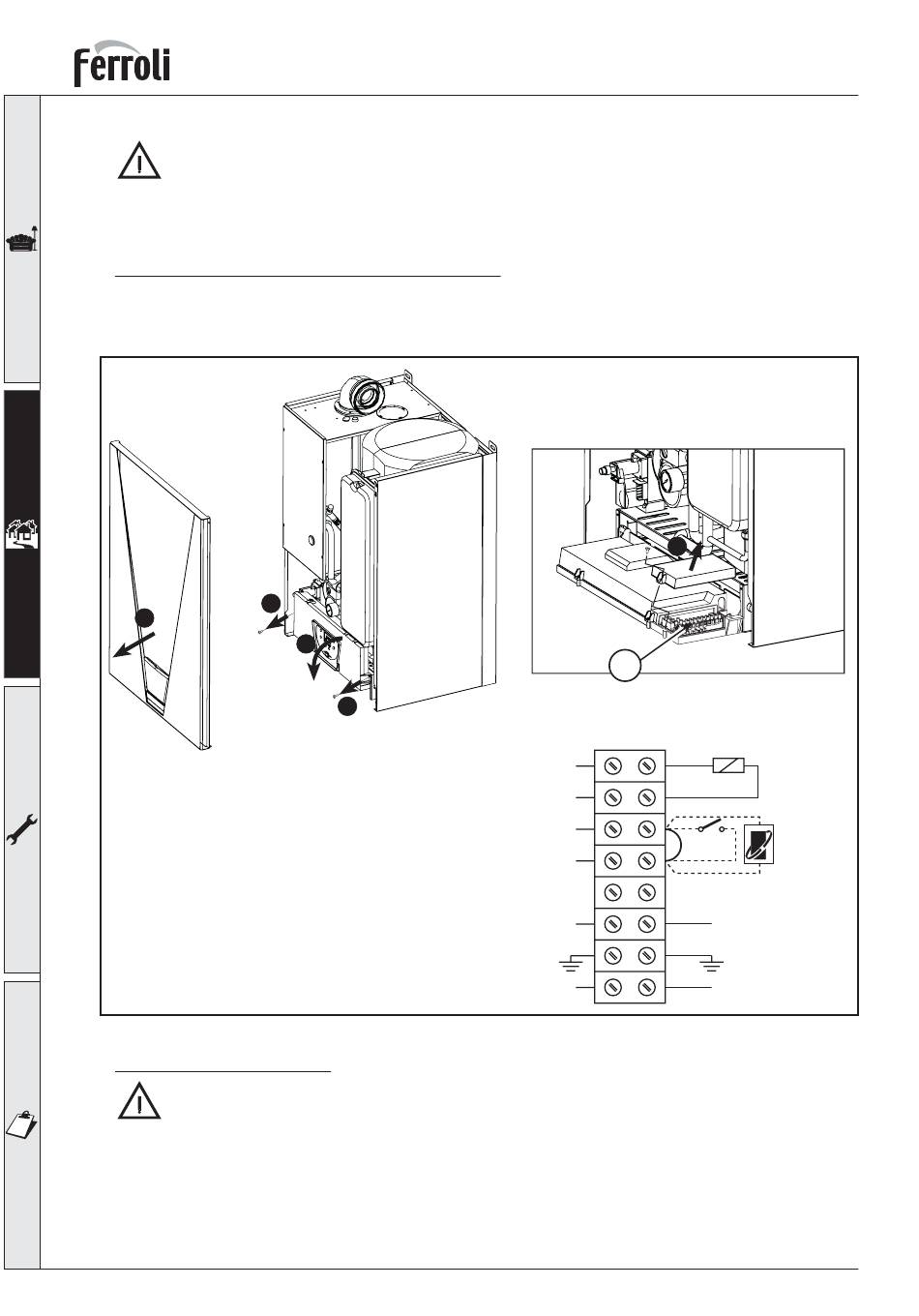

Volg de aanwijzingen van afb. 7 op om toegang te krijgen tot het klemmenbord met de elektrische
aansluitingen (detail A). De plaats van de klemmen voor de verschillende aansluitingen staat vermeld in
het schakelschema van het hoofdstuk Technische Gegevens.
1
Legenda
72
138 Externe sonde
139
Omgevingsthermostaat
LET OP: DE OMGEVINGSTHERMOSTAAT MOET SCHONE CONTACTEN HEBBEN. DOOR 230
V. AAN TE SLUITEN OP DE KLEMMEN VAN DE OMGEVINGSTHERMOSTAAT WORDT DE
ELEKTRONISCHE KAART ONHERSTELBAAR BESCHADIGD.
Bij het aansluiten van een eventuele omgevingsthermostaat met een dag- of weekprogramma of
een tijdschakelaar (timer), mag de voeding voor deze voorzieningen niet van hun schakelcontacten
worden genomen. De voeding ervan moet rechtstreeks door het net of door batterijen worden
geleverd, afhankelijk van het type voorziening.
52
2
3
2
Omgevingsthermostaat
Afstandsbediening
New Elite 60 F 30
2 gebruik worden
4
A
Schema klemmenbord
138
8
7
6
72
5
4
3
N
2
1
L
139
afb. 7
