Broil Chef 06695002 Guide De L'utilisateur page 29

ème

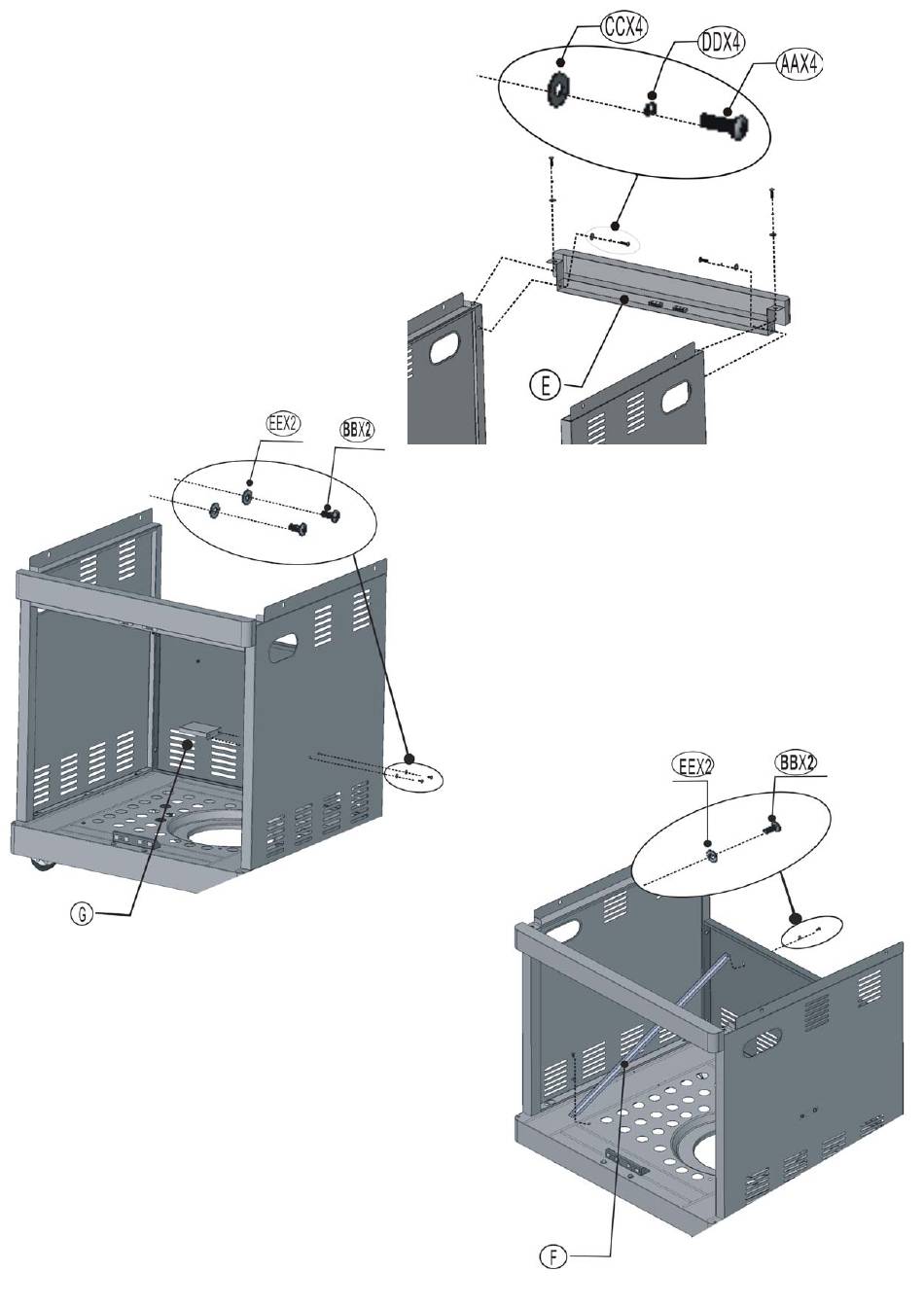

5 Etape (Assemblage de la traverse-avant)
a) Alignez les trous sur le panneau gauche du
chariot (B) avec les trous sur la traverse
-avant (E).
b) Insérez un boulon M6 x 15 (AA), une
rondelle plate M6 (CC) et une rondelle de
freinage M6 (DD) dans chaque trou perforé
et serrez les boulons à la main.
c) Répétez la même procédure pour le
panneau droit du chariot (C) et la
traverse-avant (E).
d) Retournez et serrez tous les boulons avec
le tournevis fourni.
ème
7 Etape (Assemblage de la plaque de blocage)
a) Alignez les trous sur les deux bouts de la plaque de blocage
(F) avec le trou sur le fond du chariot (A) et le trou sur le
panneau arrière du chariot (D).
b) Insérez un boulon M4 x 10 (BB) et une rondelle plate M4 (EE)
dans chacun des trous perforés.
c) Retournez et serrez tous les boulons avec le tournevis fourni.
GSS2520JA
Instruction Manual
Guide d'utilisation
ème
6 Etape (Assemblage du montage de bonbonne)
Alignez les trous sur le montage de bonbonne (G) avec les
a)
trous sur le panneau arrière du chariot (D).
Insérez un boulon M4 x 10 (BB) et une rondelle plate M4 (EE)
b)
dans chaque trou perforé.
Retournez et serrez tous les boulons avec le tournevis fourni.
c)
29
