Installation
26

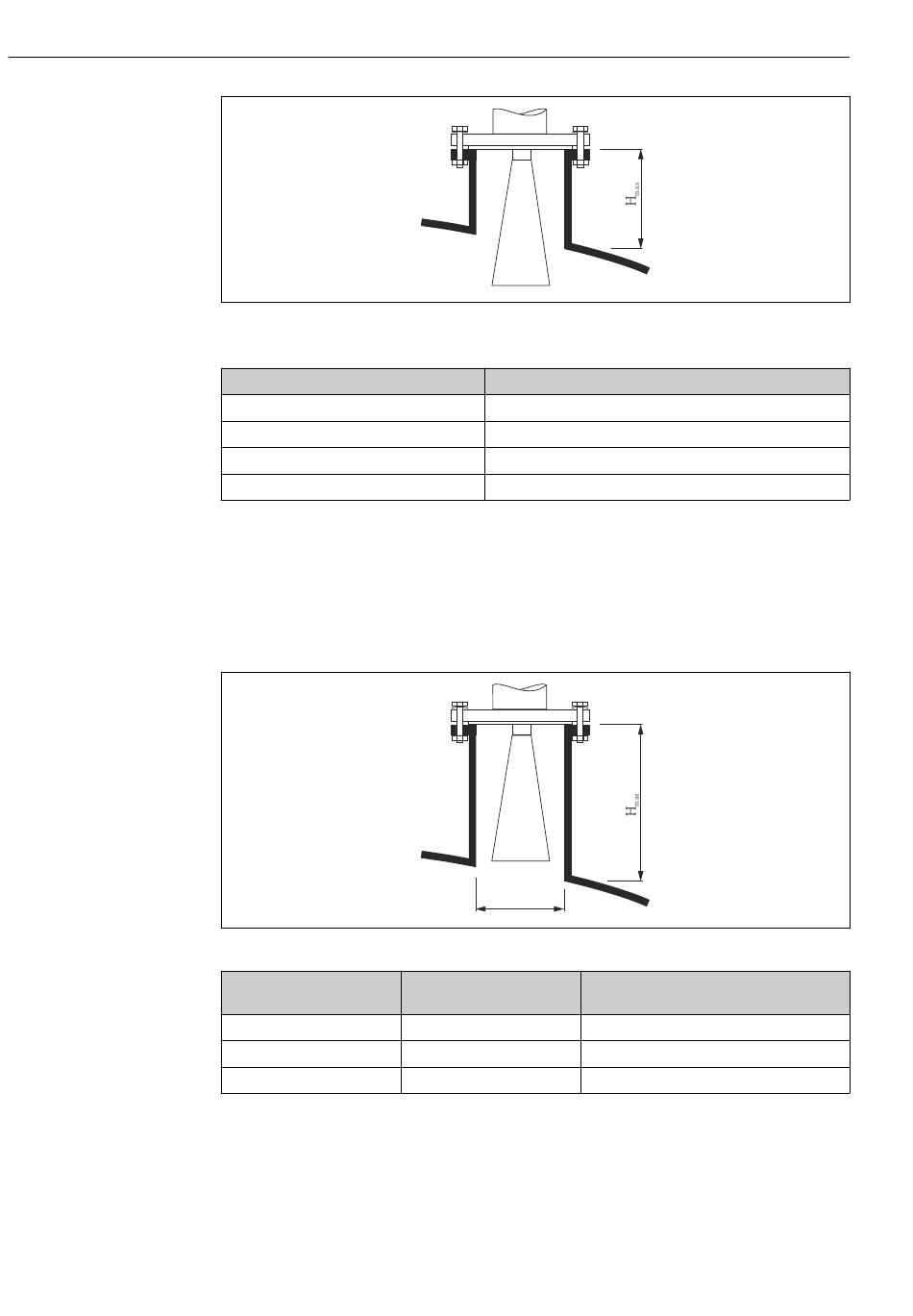

 6 Hauteur du piquage pour l' a ntenne cornet (FMR51)
1)
Antenne
BA : Cornet 40mm/1-1/2"
BB : Cornet 50mm/2"
BC : Cornet 80mm/3"
BD : cornet 100mm/4"
1) Caractéristique 070 de la structure du produit
Conditions pour des piquages plus longs
Si le produit à mesurer dispose de bonnes propriétés de réflexion, des piquages plus hauts
peuvent également être utilisés. La longueur maximale du piquage H
diamètre du piquage D :
Diamètre du piquage D
40 mm (1,5 in)
50 mm (2 in)
80 mm (3 in)
Hauteur du piquage maximale H
85 mm (3,35 in)
115 mm (4,53 in)
210 mm (8,27 in)
280 mm (11,0 in)
øD
Hauteur du piquage
maximale H
max
100 mm (3,9 in)
150 mm (5,9 in)
250 mm (9,8 in)
Micropilot FMR51, FMR52 HART
max
dépend du
max
1)
Antenne recommandée
BA : Cornet 40mm/1-1/2"
BB : Cornet 50mm/2"
BC : Cornet 80mm/3"
Endress+Hauser
A0016820
A0023611
