2.2. Composants du système
2.2.1 Panneau devant

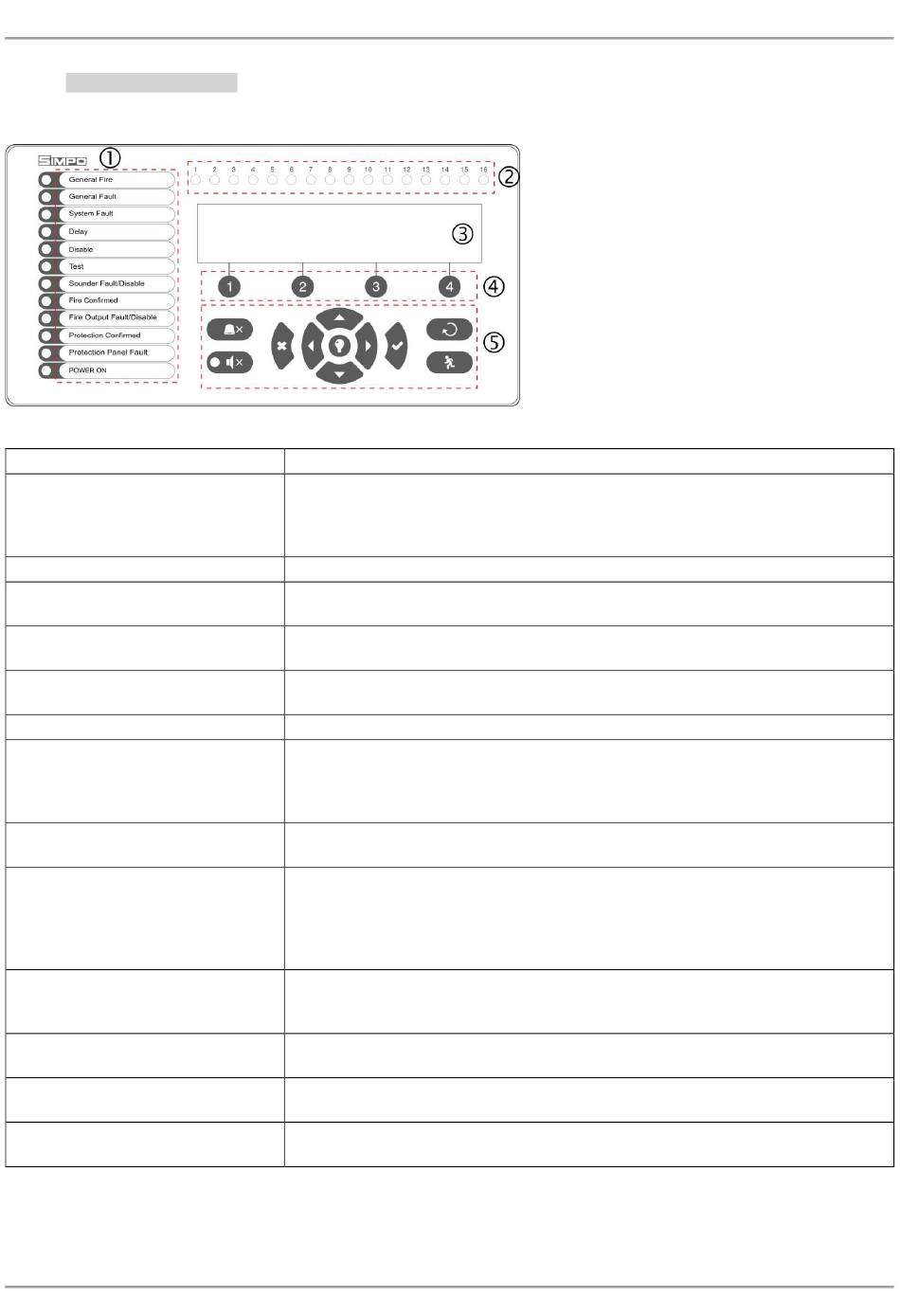

Figure 4 - Description des éléments du panneau devant :
1 – Description de l'indication LED des événements :
Voyant LED
General Fire (rouge)
General Fault (jaune)
System Fault (jaune)
Delay (jaune)
Disable (jaune)
Test (jaune)
Sounders Fault/ Disabled (jaune)
Fire Confirmed (jaune)
Fire Output Fault/ Disabled (jaune)
Protection Confirmed (jaune)
Protection Panel Fault (jaune)
Power ON (vert)
Silence Alarm (jaune)
Panneau d'alarme incendie SIMPO – Descriptif, installation et programmation
Indication/ Description
INDICATEUR INCENDIE. S'allume en fixe en cas d'événement d'alarme
incendie après une signalisation déclenchée par un détecteur automatique, un
déclencheur manuel, ou tout autre dispositif externe, connecté à une entrée du
panneau.
DERANGEMENT. S'allume en fixe en cas de dérangement du système.
DERANGEMENT DU PROCESSEUR (CPU). S'allume en fixe en cas de
dérangement du CPU.
RETARD. S'allume en fixe en mode de fonctionnement jour, lorsque un retard
pour l'activation des sorties a été configuré.
HORS SERVICE. S'allume en fixe lorsqu' une mise hors service du système a
été configurée.
TEST. S'allume en fixe lorsque se déroule un test.
DERANGEMENT SIRENES/ MISE A L'ARRET. S'active lors de dérangement
ou lors de mise à l'arrêt des sirènes. L'indication est comme suit :
- Clignote lors d'un dérangement dans quelque circuit sirène.
- S'allume en fixe lors de la mise à l'arrêt du circuit des sirènes.
CONFIRMATION ALARME. S'allume en fixe lors de l'activation de l'entrée
spécialisée In AmC – voir la description à la page 12.
SORTIE INCENDIE DERANGEMENT/ MISE A L'ARRET. S'active lors de
dérangement ou de mise à l'arrêt de la sortie INCENDIE. L'indication est
comme suit :
- Clignote lors d'un dérangement de la sortie.
- S'allume en fixe lors d'une mise à l'arrêt de la sortie.
CONFIRMATION D'UNE EXTINCTION INCENDIE DECLENCHEE. S'allume
en fixe lors de l'activation de l'entrée spécialisée In PC – voir la description à la
page 12.
DERANGEMENT SYSTEME D'EXTINCTION. S'allume en fixe lors de
l'activation de l'entrée spécialisée In FP – voir la description à la page 12.
ALIMENTATION SECTEUR MISE EN SERVICE. S'allume en fixe en présence
d'alimentation secteur de courant 220V.
SIRENES COUPEES. S'allume en fixe lorsque les sirènes du système ont été
coupées (la LED se situe juste à côté de la touche).
9
1 – Indication lumineuse LED avec description
des événements. Les inscriptions sont
imprimées sur une étiquette en papier et
peuvent être substituées s'il y a besoin de
changer la langue. L'étiquette en papier est
mise dans un réceptacle du côté interne du
circuit imprimé indication, au dessus du câble
plat indication.
2 – Indication LED pour les zones.
3 – Afficheur LCD alphanumérique (4х40).
4 – Touches fonctionnelles numériques.
5 – Boutons de navigation et de contrôle.
