Panneau d'alarme incendie SIMPO – Descriptif, installation et programmation

2. INSTALLATION

2.1. Montage

• Choisissez le meilleur endroit dans le local pour positionner la centrale (Figure 1), loin d'appareils de chauffage, trop
de poussière, inaccessible à l'eau, température ambiante entre -5°C et +40°C. Attention : Le panneau n'est pas
étanche !
• Sortez le panneau de l'emballage et vérifiez s'il n'est pas abimé lors du transport ou du stockage prolongé.
• Ouvrez le capot. Attention : Le couvercle est monté au fond de la boîte avec des charnières fixées avec des rivets
démontables.
L'angle d'ouverture du capot avant ne doit pas être supérieur à 110 ° - Figure 2 !

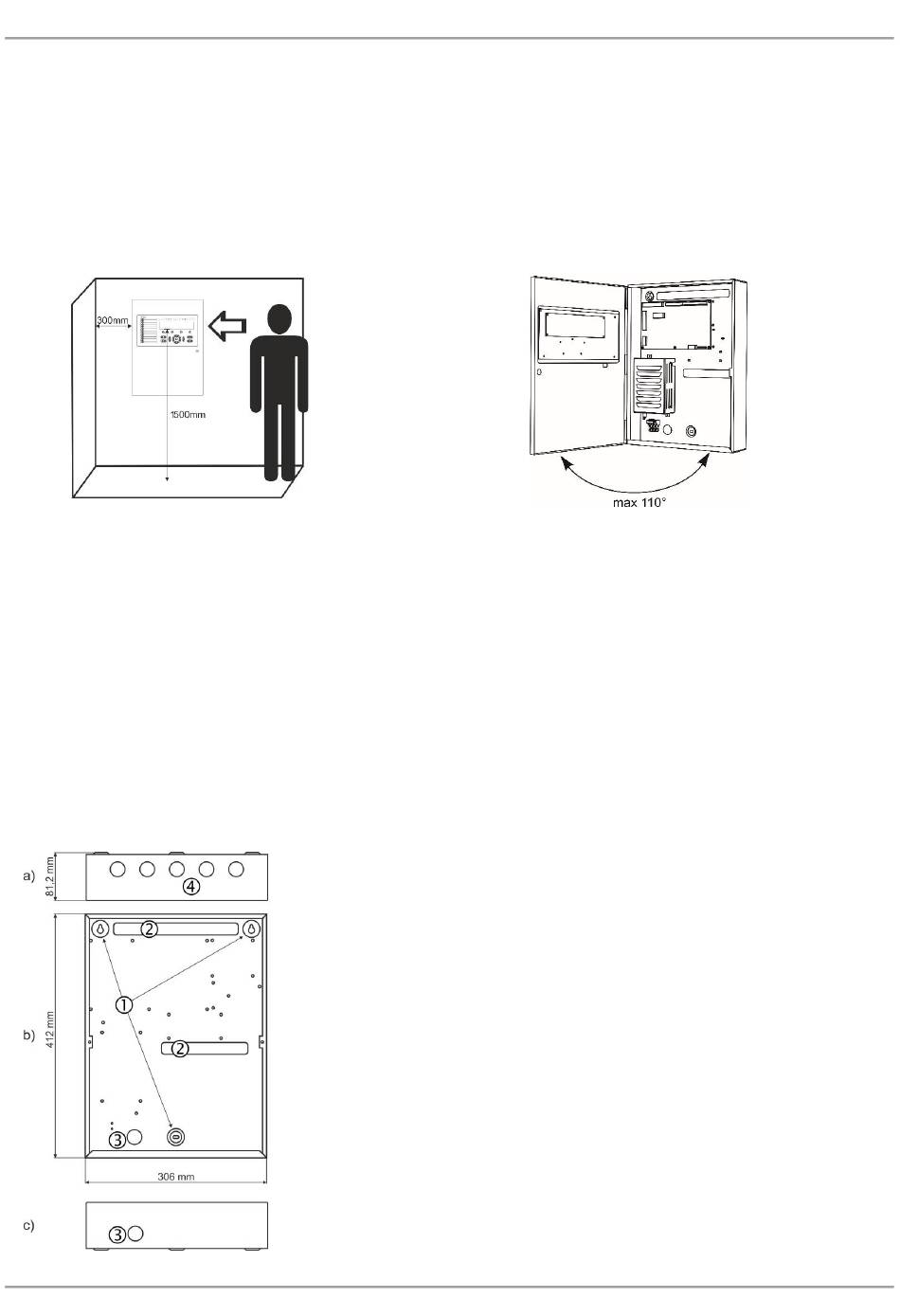

Figure 1
• Utilisez le schéma fourni pour fixer les trous de montage du boîtier sur le mur. Percez des trous dans le mur et fixez
le boîtier – utilisez les chevilles (6х30мм) et les vis (М4, 2х35, DIN7981) fournis dans le kit.
• Choisissez des orifices d'entrée pour acheminer le câble de l'alimentation principale, les câbles pour boucles,
distributeurs sonores, dispositifs de commande etc. Retirez les éléments métalliques uniquement des orifices
supplémentaires, que vous utilisez pour le cheminement de câbles (Figure 3).
• Acheminez tous les câbles dans le boîtier pour préparer la connexion, MAIS SAUNS FAIRE LE RACCORDEMENT A
CETTE ETAPE. REALISEZ LE CHEMINEMENT DU CABLE SECTEUR A TRAVERS SON ORIFICE ATTRIBUE,
MAIS GARDEZ LE CABLAGE SECTEUR LOIN DU CABLAGE BASSE TENSION.
• Connectez l'alimentation secteur de mise sous tension du secteur (voir la Figure 15), MAIS NE PAS mettre sous
tension à cette étape.
• Positionnez la batterie d'accumulateurs en position verticale.
• Lorsque vous avez terminé les étapes de mise sous tension et de test et que la centrale est en mode de
fonctionnement normal, fermez et verrouillez le capot avant avec les clés.
• Conservez les clés dans un endroit sûr et l'accès autorisé du personnel technique uniquement.
Figure 3 – Eléments du fonds de montage :
а) Vue du haut ;
b) Vue devant ;
c) Vue du bas.
1 – Points d'encrage (orifices) de base
2 – Orifices pour le cheminement de câbles
3 – Orifices pour le cheminement du câble secteur, protégés par des
capuchons en métal.
4 – Des orifices supplémentaires pour le cheminement de câbles, protégés
par des capuchons en métal.
8
Figure 2
