1. INTRODUCTION

1.1. Généralités
SIMPO est une centrale d'alarme incendie adressable à capacité de couvrir 48 zones au maximum et jusqu'à 2
boucles. Le panneau maintient le protocole de communication Teletek Electronics (SIMPO ТТЕ Loop).
Chaque boucle SIMPO TTE Loop permet de connecter jusqu'à 250 dispositifs (modules et/ou
détecteurs, indifféremment de leur type).
Un nombre indéfini de dispositifs peut être connecté à chaque zone, ce qui garantît une adaptation facile du système à
toute sorte de configuration.
Pour éviter ou diminuer substantiellement les problèmes lors de l'installation du système, celui-ci doit être
soigneusement envisagé avant l'implantation définitive du panneau et des détecteurs. Ceci inclut : attribution d'adresse
à chaque dispositif et planification respectivement d'un nom, long au maximum jusqu'à 40 symboles (les intervalles y
compris), qui faciliterait l'identification du dispositif au sein du système.
Les dispositifs doivent être groupés en zones en conformité avec les normes de mise en place de systèmes de
détection incendie en vigueur et avec le plan du bâtiment.
1.2. Présentation, caractéristiques générales

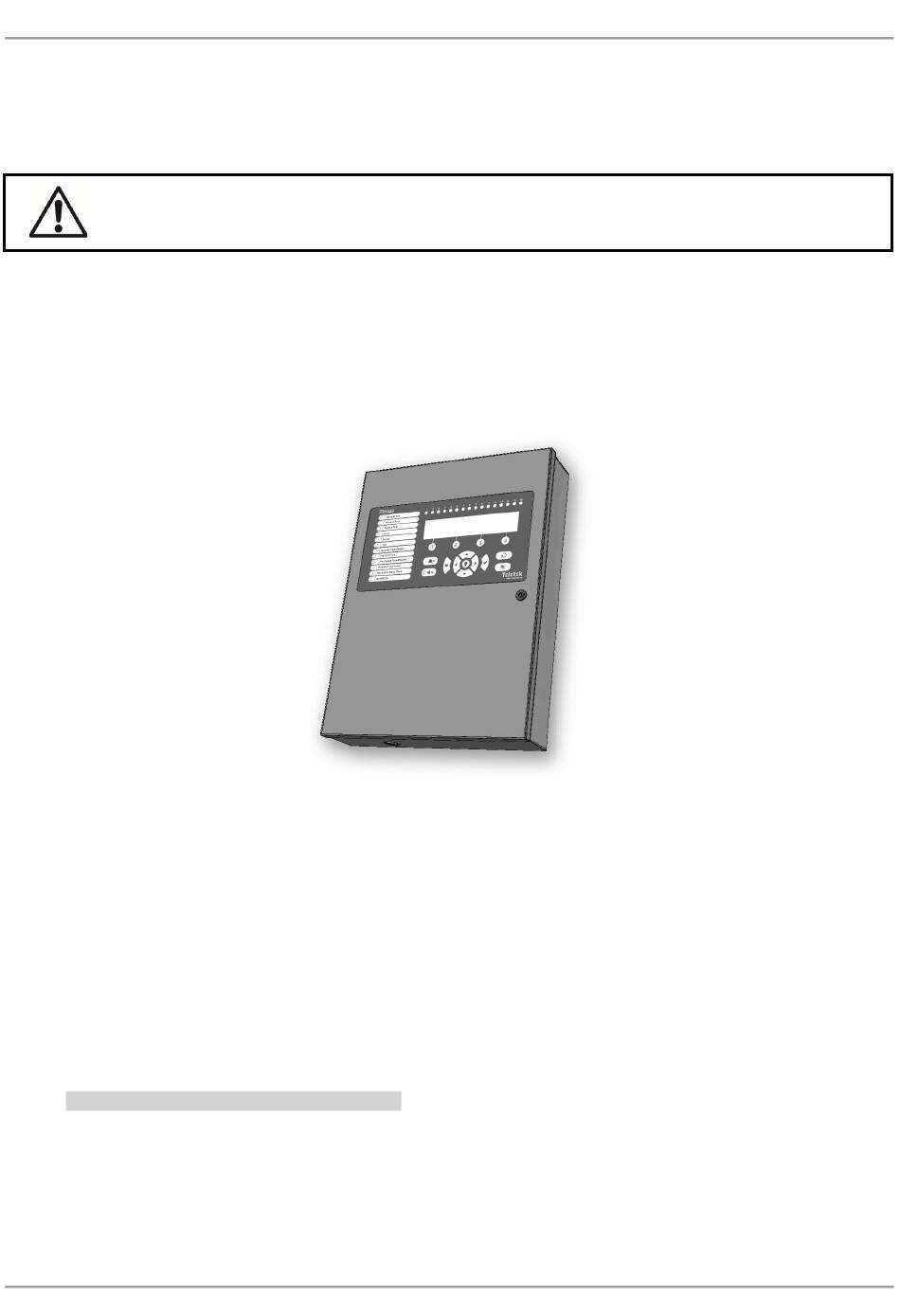

La face avant du panneau est composée d'un écran LCD alphanumérique (4 lignes x 40 symboles), de touches de
fonction et d'indication lumineuse. L'accès aux fonctions du panneau est organisé en trois niveaux distincts. Le
panneau d'alarme incendie est basé sur le principe de la modularité et la configuration du boîtier il y a des places pour
monter un contrôleur de boucle supplémentaire pour la Boucle (Loop) 2 (La Boucle 1 est intégrée dans la carte mère),
un module de communication et un module de réseau redondant.
Le panneau d'alarme incendie SIMPO possède une horloge de temps réel et un calendrier intégrés, qui rendent
possibles le mode jour et le mode nuit. Ma commutation entre les deux modes se fait de manière automatique ou
manuellement. Des événements comme : FIRE (Incendie), RESET (réinitialisation), FAULT (Défaillance) etc. sont
enregistrés dans la mémoire, créant un journal (log file) des événements. Il enregistre l'heure et la date, l'adresse et le
nom du dispositif, le numéro et le nom de zone etc.
1.2.1 Caractéristiques techniques de base
•
Boucles - de 1 à 2 boucles :
La Boucle 1 est intégrée dans le circuit imprimé
o
Boucle 2 – une option, rattachement d'un contrôleur de boucle supplémentaire au circuit imprimé
o
•
Nombre de dispositifs dans la boucle :
Jusqu'à 250 dispositifs (modules et/ ou des détecteurs, indifféremment de leur type) pour chaque
o
boucle (jusqu'à 500 pcs au total)
•
Couverture de 48 zones (Note : Les zones numéro 17 à 48 ne satisfont pas aux exigences de la norme EN54-
2/4, car il n'y a pas d'indication lumineuse sur leur statut à la face devant du panneau.)
