Connexion pour moteur électrique
CL
(close)
1. LED d'état de l'unité RAL pour sens
de rotation A (vert)
CLOSE
2. Bouton de sens de rotation A
CONTR
Connexions 0-10 V DC
0-10 V
DIR A|B
Sens de rotation A | B (MC)
D1|D2
LED d'état de l'unité RPU Vert | Rouge SGN
ERROR
LED d'état de l'unité RAL (rouge)
EM, M
Moteur électrique, Moteur
Fil de retour du signal de commande
GND
(ACS)
I
Courant en ampères (A)
Cycle maximal en minutes (min) (kb
kb
= KurzBetrieb / Courte période de
fonctionnement)
L1
Source de tension
3.1 Identification
EXEMPLE
3. DÉTAILS DU PRODUIT
Ce manuel du produit s'applique exclusivement au produit suivant :
•
Motoréducteur Ridder AgriLink RAL120/90/60\240
monophasé
•
Numéros de série à partir de 200.900.000.
•
Numéro d'article à partir de 500000.

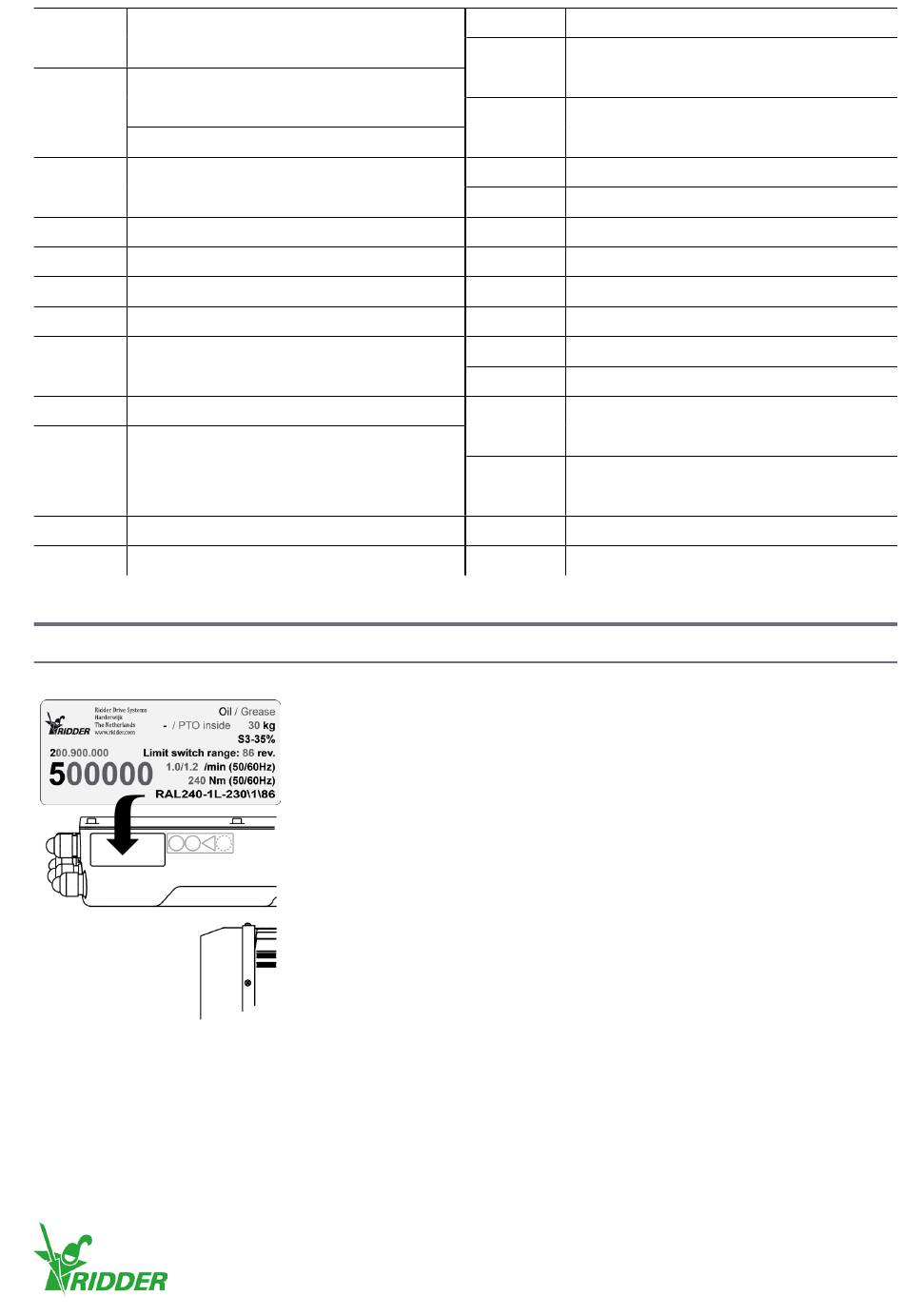

Pour identifier l'article, reportez-vous à l'autocollant situé à l'endroit
indiqué. Reportez-vous à l'explication suivante pour savoir comment
lire les informations. Pour plus d'informations sur les numéros
d'article et les modèles, reportez-vous au catalogue ou au site Web
Ridder ridder.com.
Ridder Drive Systems B.V.
T +31 (0)341 416 854 - F +31 (0)341 416 611 - I ridder.com
PE
Terre de protection
Commutateur de protection contre la
PTO
surcharge thermique
Contacts de commande automatique
P71, P72
(ACS)
RLS
Système de fin de course
RPU
Indicateur de position numérique
SCR
Blindage du câble de commande
Signal de commande 0-10 V DC (ACS)
S1
Bouton de fonctionnement RPU
ES11,ES12 Commutateur de service RSU
ES21,ES22 Commutateur de sécurité RSU
S111
Interrupteur manuel (MC)
Tension nominale du secteur /
U
tension d'alimentation en volts (V)
U1, V1,
Connexion du moteur (U1, V1, W1)
W1
X1
Barrette de connexion (MC)
7
