Configuration
5.10 Contacteurs à plage de travail élargie
5.10.1.2
Modes de fonctionnement de la commande électronique
Version de commande électronique 3RT1...-.N pour sortie API 24 V CC - 110 V CC
La commande des contacteurs est réalisable de 2 manières :
● Variante 1 : via A1 / A2
● Variante 2 : via la sortie API 24 V CC - 110 V CC

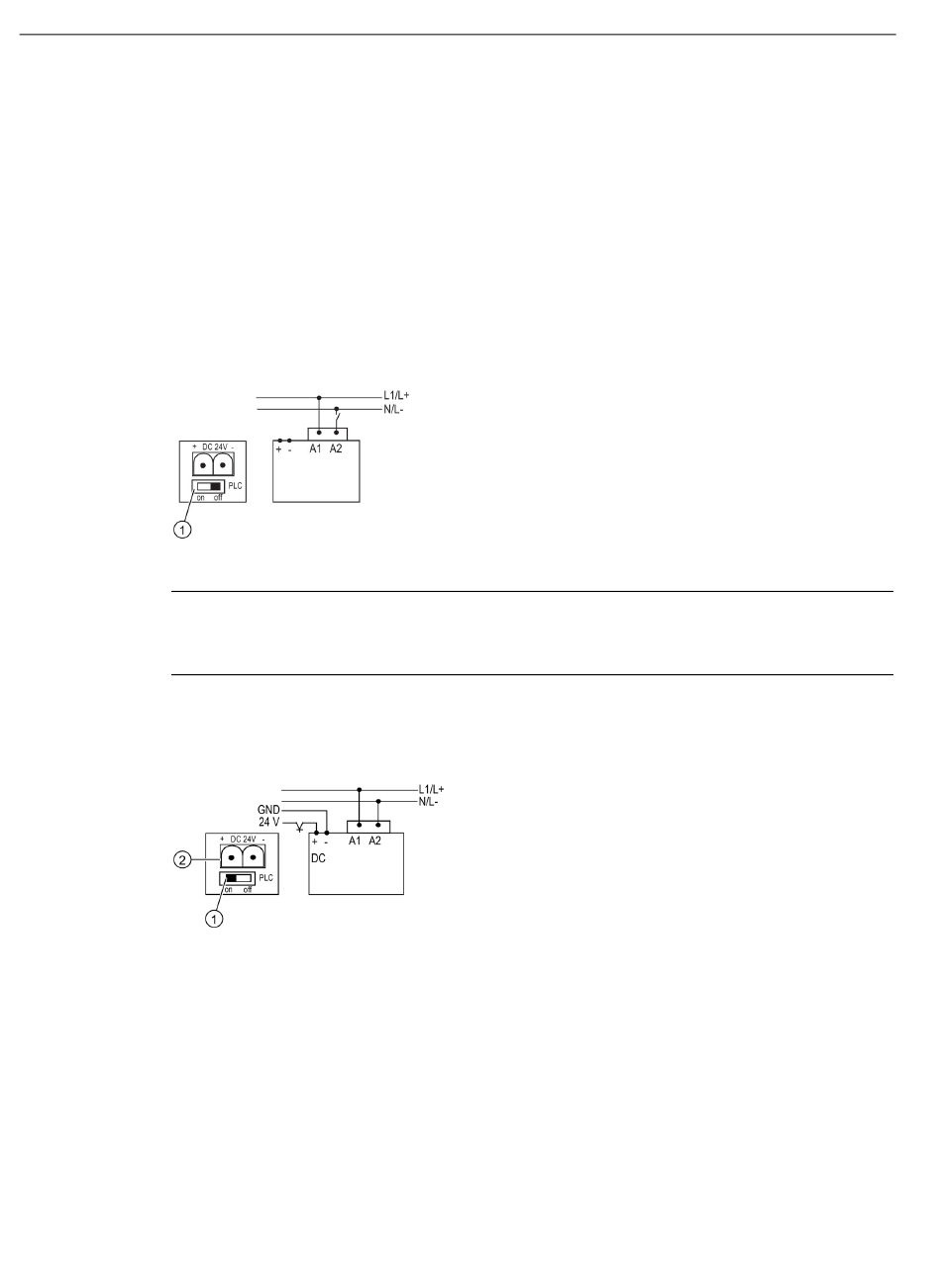

Commande via A1 / A2
La commande des contacteurs est réalisée de manière conventionnelle. La tension
d'alimentation de commande est connectée à A1/A2 par un contact de commutation.
①
Remarque
L'interrupteur à curseur de la face frontale de la bobine enfichable doit être sur "OFF"
(réglage usine). Sinon la commande du contacteur n'est pas possible via A1 / A2.
Commande via l'entrée du signal de commande 24 V CC - 110 V CC
①
②
La commande du contacteur est réalisable directement via une sortie d'un automate (API).
● Tension nominale 24 V CC - 110 V CC
● Consommation de courant ≤ 30 mA
106
Interrupteur à curseur "OFF"
Interrupteur à curseur "ON"
Entrée API connecteur à 2 points
SIRIUS - Contacteurs / associations de contacteurs SIRIUS 3RT
Manuel, 09/2016, A5E03656507130A/RS-AC/004
