8.26 Kit de montage pour ensembles inverseurs (tailles S00 à S3)
Montage de l'ensemble inverseur à raccordement par bornes à ressort - taille S2

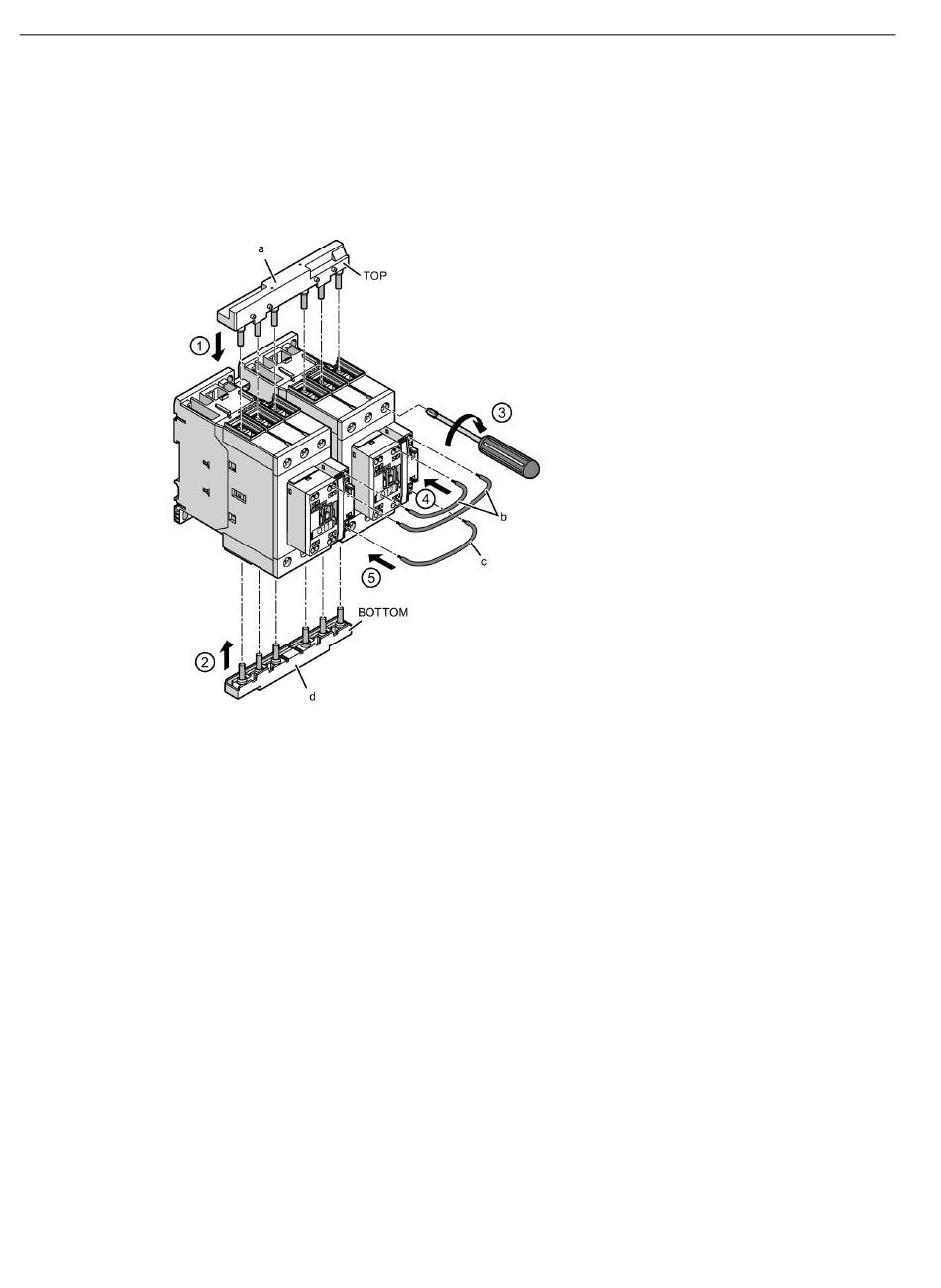

Les figures suivantes montrent les constituants du kit de montage pour ensemble inverseur
de taille S2 et décrivent la marche à suivre pour l'assemblage. Le montage du verrouillage
mécanique et des clips de liaison s'effectue comme décrit pour la taille S2 avec
raccordement par bornes à vis.
①
②
③
④
⑤
344
Placer les modules de câblage par le haut (a) sur les contacteurs pour relier les circuits
principaux.
Placer les modules de câblage par le bas (d) sur les contacteurs pour relier les circuits
principaux.
Visser les modules de câblage à l'aide d'un tournevis.
Pour relier les circuits de commande (b), insérer les conducteurs dans les bornes de
raccordement des contacteurs.
Pour relier les circuits de commande (c), insérer les conducteurs dans les bornes de
raccordement des contacteurs.
SIRIUS - Contacteurs / associations de contacteurs SIRIUS 3RT
Manuel, 09/2016, A5E03656507130A/RS-AC/004
