2.7. 1

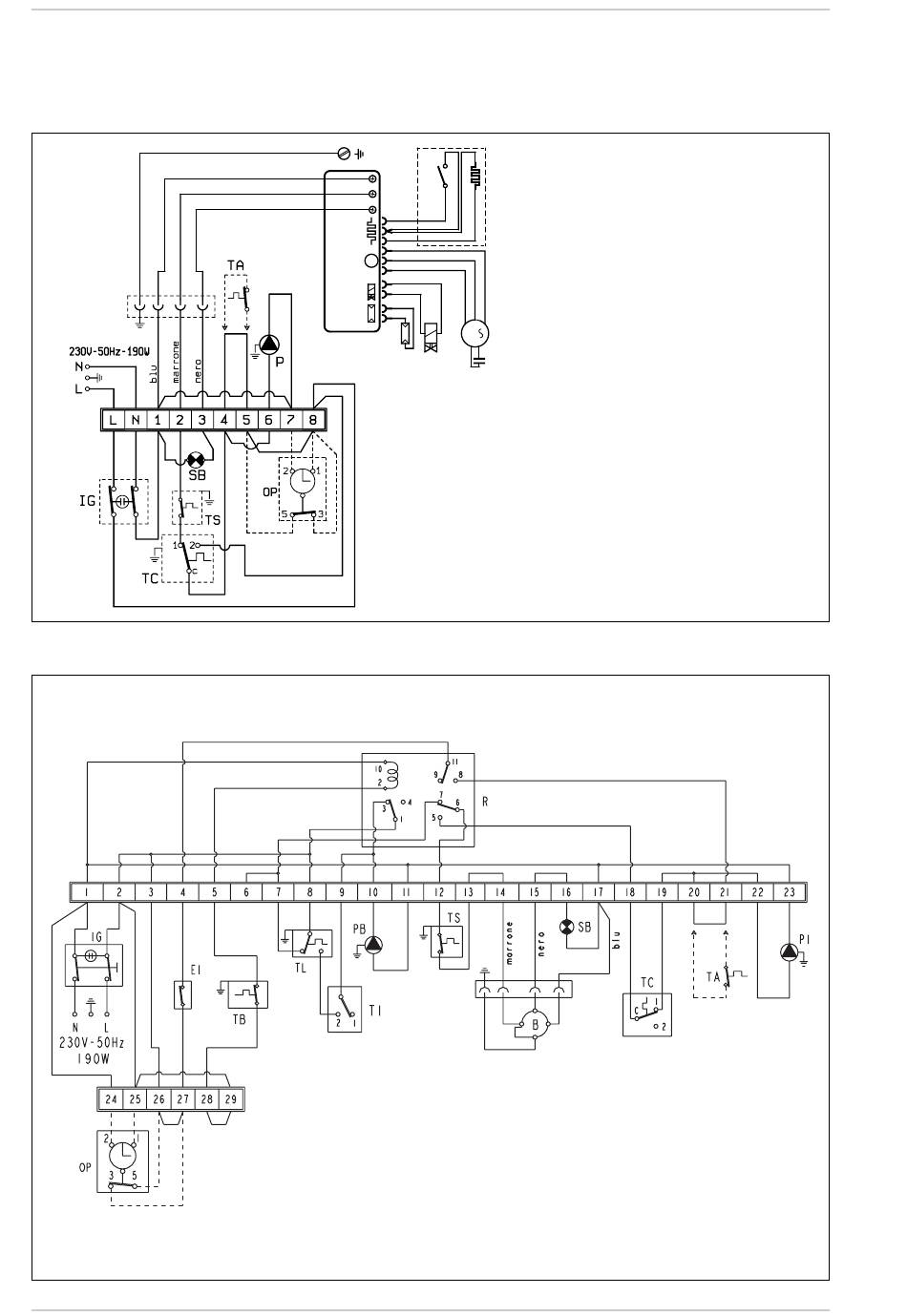

Schéma électrique version "COMPACTE F34"
2.7.2 Schéma électrique version "KOMBI 100"
TR
A
F
VG
LEGENDE
TS Aquastat de sécurité
SB Voyant lumineux blocage du brûleur
E/I Interrupteur Eté/Hiver
TA Tharmostat d'ambiance
TC Aquastat chaudière
TL Aquastat limite
B
Brûleur
R
LEGENDE
TS Aquastat de sécurité
TA Tharmostat d'ambiance
TC Aquastat chaudière
M
IG
Interrupteur général
P
Pompe installation
SB Voyant lumineux blocage du brûleur
OP Horloge de programmation
F
Photorésistance
VG Vanne mazout
M
Moteur
R
Réchauffeur
TR Thermostat réchauffeur
A
Equipement brûleur
IG Interruptor général
PI Pompe installation
OP Horloge de programmation
TB Aquastat ballon
PB Pompe ballon
R
Relais
TI
Thermostat anti-inertie
Fig. 7
Fig. 7/a
