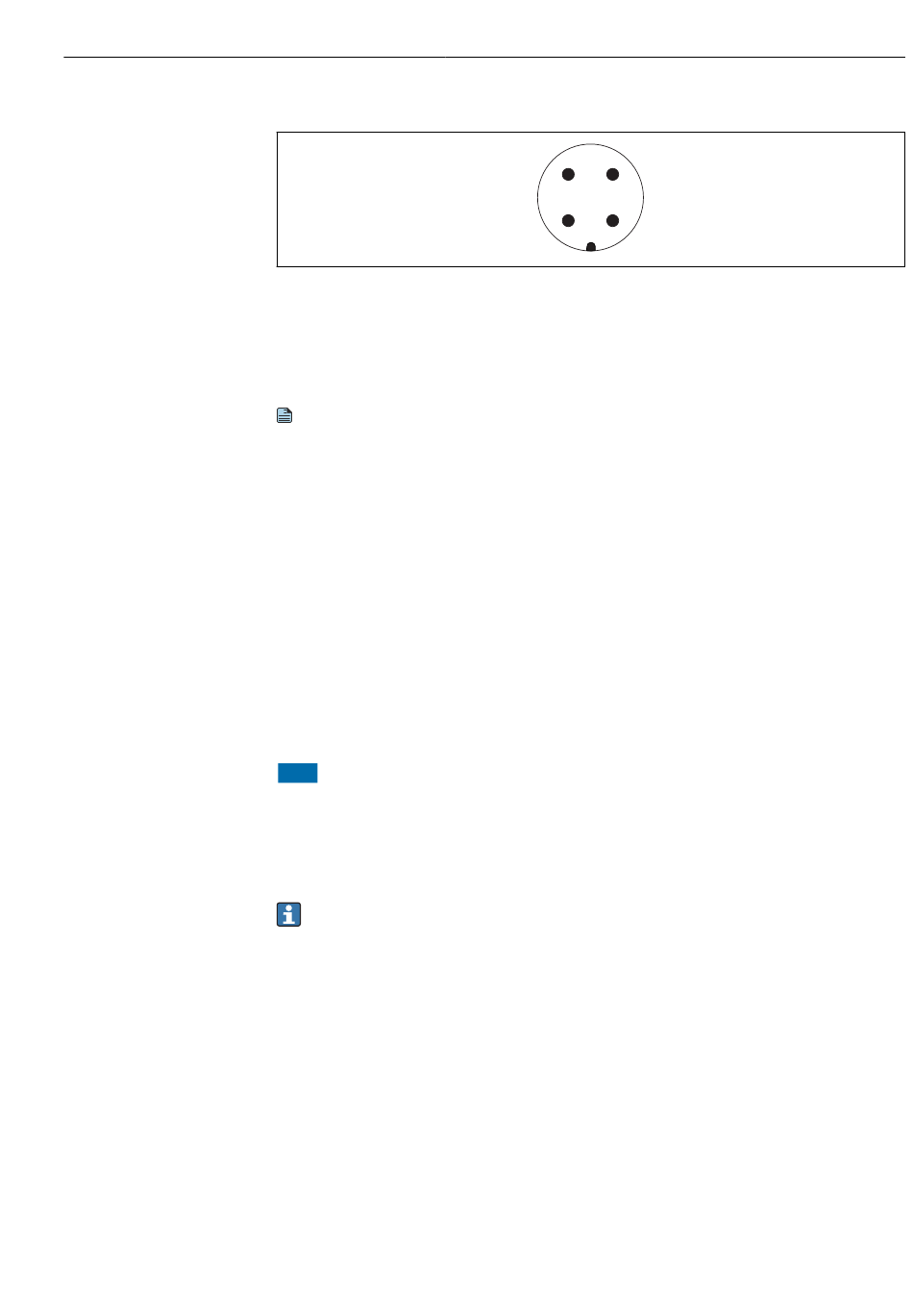

Connecteur M12
 19 Connecteur M12, affectation des broches
1 Signal +
2 Non utilisée
3 Signal -
4 Masse
Pour plus d' i nformations, voir la section "Accessoires".
A
6.4

Garantir l'indice de protection

6.4.1

Indice de protection

Selon DIN EN 60529, NEMA 250
IP66/IP68 NEMA 4X/6P (1,83 m H
Types de boîtier :
• Compartiment unique ; aluminium, revêtu; Ex d/XP
• Compartiment double, en L ; aluminium, 316L ; Ex d/XP
Indice de protection pour connecteur M12
• Avec boîtier fermé et câble de raccordement branché : IP66/67 NEMA type 4X
• Lorsque le boîtier est ouvert ou que le câble de raccordement n' e st pas enfiché : IP20,
NEMA type 1
AVIS
Connecteur M12 : perte de l'indice de protection IP en raison d'un montage incorrect !
‣
L' i ndice de protection s' a pplique uniquement si le câble de raccordement utilisé est
enfiché et vissé.
‣
L' i ndice de protection ne s' a pplique que si le câble de raccordement utilisé est spécifié
selon IP67 NEMA type 4X.
Informations à fournir à la commande : sélectionner l' o ption requise dans la
caractéristique de commande "Raccordement électrique". Les critères d' e xclusion sont
pris en compte automatiquement.
6.5 Contrôle du raccordement
 L' a ppareil et les câbles sont-ils intacts (contrôle visuel) ?
 Les câbles satisfont-ils aux exigences ?
 Les câbles montés sont-ils dotés d' u ne décharge de traction adéquate ?
 Les presse-étoupe sont-ils correctement montés et serrés ?
 La tension d' a limentation correspond-elle aux indications sur la plaque signalétique ?
 Pas d' i nversion de polarité, l' a ffectation des bornes est-elle correcte ?
 Tous les couvercles du boîtier sont-ils installés et fermement serrés ?
 En option : les couvercles sont-ils serrés avec une vis de fixation ?
4 3
1 2
O pendant 24 h)
2
Raccordement électrique
