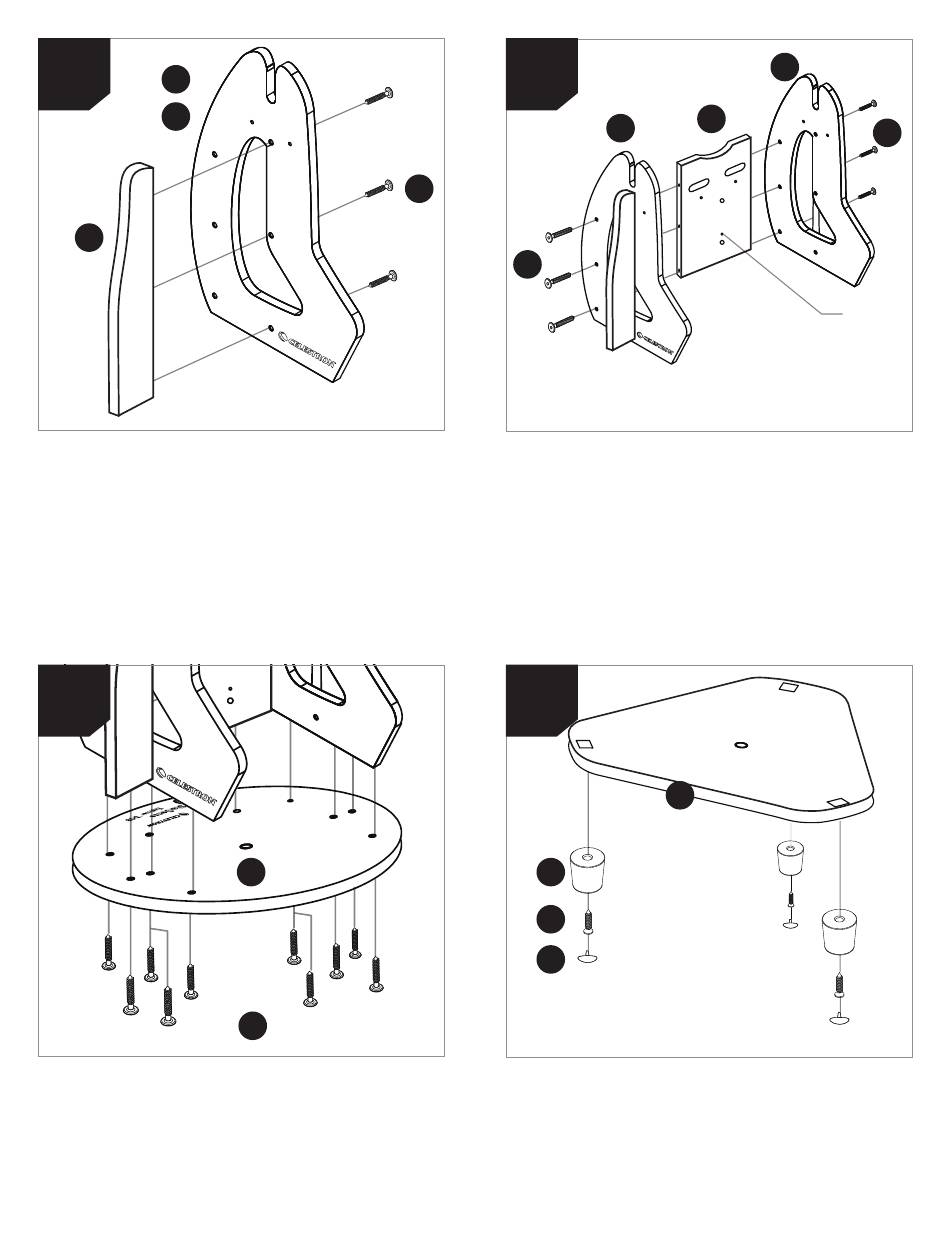

1. Verbinden Sie die seitlichen Stützen (E) mit der linken (A1) und
rechten (A2) Seitenwand unter Verwendung von 6 Schrauben
des Sockels (F). Die Stützen werden auf der gleichen Seite
der Seitenwände angebracht, auf der sich auch die Celestron-
Logos befi nden.
3
3. Verbinden Sie die Baugruppe mit der oberen Platte (C) unter
Verwendung von 10 Schrauben des Sockels (F). Richten Sie die
obere Platte so aus, dass die Seite mit dem Logo nach oben zeigt.
F
C
F
2
A1
F
2. Verbinden Sie die Seitenwände (A1 und A2) mit der Vorderseite
(B) unter Verwendung von 6 Schrauben des Sockels (F). Achten
Sie darauf, dass die Celestron-Logos auf den Seitenwänden
nach außen und die kleine Punktmarkierung auf der Vorderseite
nach innen zeigen.
4
D
G1
G2
G3
4. Befestigen Sie die 3 Füße (G1) mit den 3 Schrauben für die Füße
(G2) an der unteren Platte (D). Ziehen Sie die Schrauben in den
vorgebohrten Löchern fest. Drücken Sie nach der Montage die
Schraubenabdeckungen der Füße (G3) auf die Fußenden.
A2
B
F
Punktmarkierung
