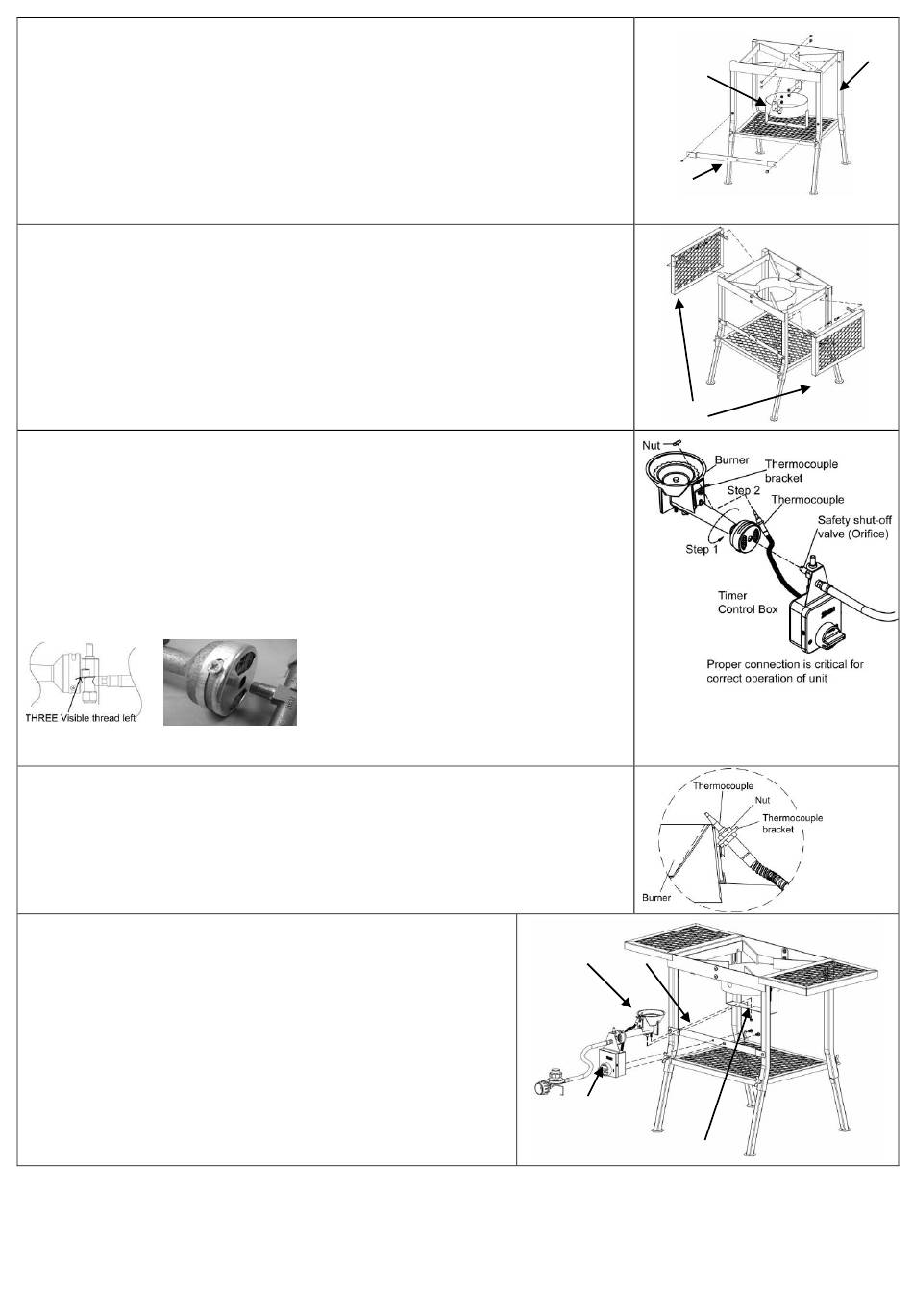

3. Installez le brise-vent (F) sur le socle (A) à l'aide de boulons (2) et
d'écrous (4) et fixez-les solidement.
4. Détachez la barre de temps de préassemblage (H) du stand (A).
Renversez-le en tant que bien diagram et l'a rattaché au stand (A) et le
serre avec le boulon (2) encore.
5.
Fixez les tablettes latérales (B) au socle de la friteuse (A) en utilisant
des boulons à tête plate (1).
6. É tape 1
Attachez le brûleur à la valve coupée de sûreté (orifice) dans la boî te de
commande de temporisateur en tournant le brûleur dans le sens
contraire des aiguilles d'une montre. Ne serrez pas entièrement le
brûleur à la valve, serrent jusqu'à ce que 3 fils restent évidents sur la
valve.
É tape 2
Attachez le thermocouple à la parenthèse de thermocouple qui a été
fixée au brûleur.
7. Enlevez l'écrou du thermocouple. Alignez le thermocouple sur la
parenthèse de thermocouple et serrez-le avec l'écrou enlevé.
8. Dévissez l'écrou présent sur la tige filetée du brûleur.
9. Alignez la base du brûleur (C) à la barre de minuterie (H)
du brise-vent (F). Fixez ensuite solidement le brûleur sur
le boulon de celui-ci à l'aide de l'écrou (C).
10. Alignez la boî te de réglage de la minuterie (I) à la barre
de minuterie (H) et fixez-la à l'aide de boulons (2).
TF1038-014515 French
C
I
13
F
H
B
H
G
C
G
A
20180510 V.1
