Instruction de service PC-400-ES
page: 3

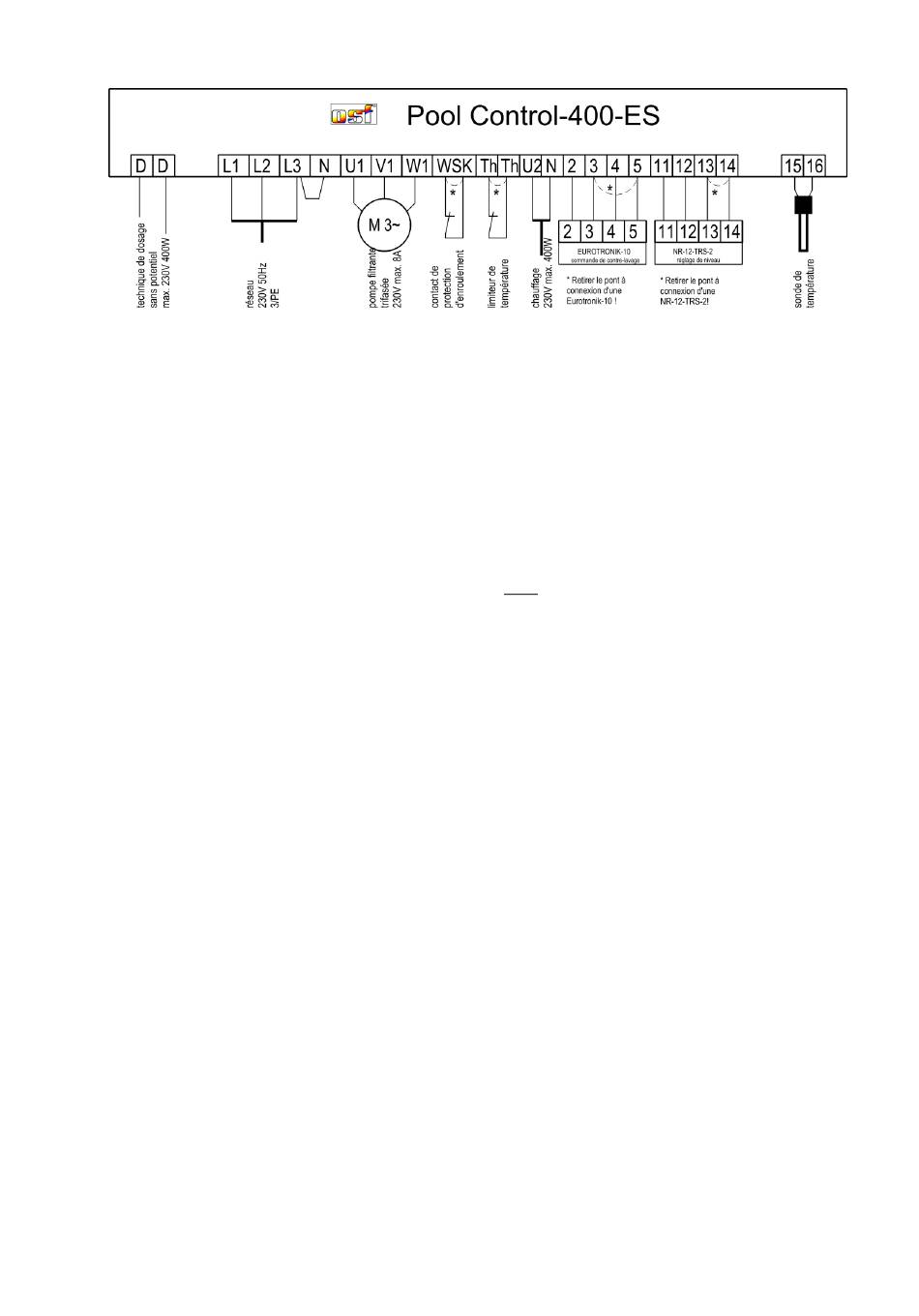

Pour l'utilisation d'une pompe à courant triphasé 230V:
Le pont introduit à l'usine entre les deux bornes nommées Th doit être enlevé si l'on branche un thermostat
externe. Si aucun branchement n'a lieu, il doit rester en place.
Le pont introduit à l'usine entre les bornes 13 et 14 doit être enlevé si l'on branche un réglage de niveau NR-12-
TRS-2. Si l'on ne branche pas de réglage de niveau, le pont entre ces bornes doit rester en place. Dans ce cas, les
bornes 11 et 12 restent inutilisées.
Le pont introduit à l'usine entre les bornes 3 et 5 doit être enlevé si l'on branche un EUROTRONIK-10. Si l'on ne
branche pas d'EUROTRONIK-10, le pont entre ces bornes doit rester en place. Dans ce cas, les bornes 2 et 4
restent inutilisées.
Le pont introduit à l'usine entre les deux bornes nommées WSK doit être enlevé si l'on branche un contact de
protection de l'enroulement. Si aucun branchement n'a lieu, il doit rester en place.
L'ouverture d'un contact entre les bornes 13 et 14 ou 3 et 5 provoque immédiatement une mise hors marche de la
pompe filtrante, de la technique de dosage et du chauffage.
La fermeture d'un contact entre les bornes 2 et 4 ou 11 et 12 provoque une mise en marche forcée de la pompe
filtrante.
La commande électronique ainsi que l'EUROTRONIK-10 et le réglage de niveau sont protégés par un fusible pour
courant faible 3,15A à l'intérieur de l'appareil.
