Tableau de commande

12
11
10 9

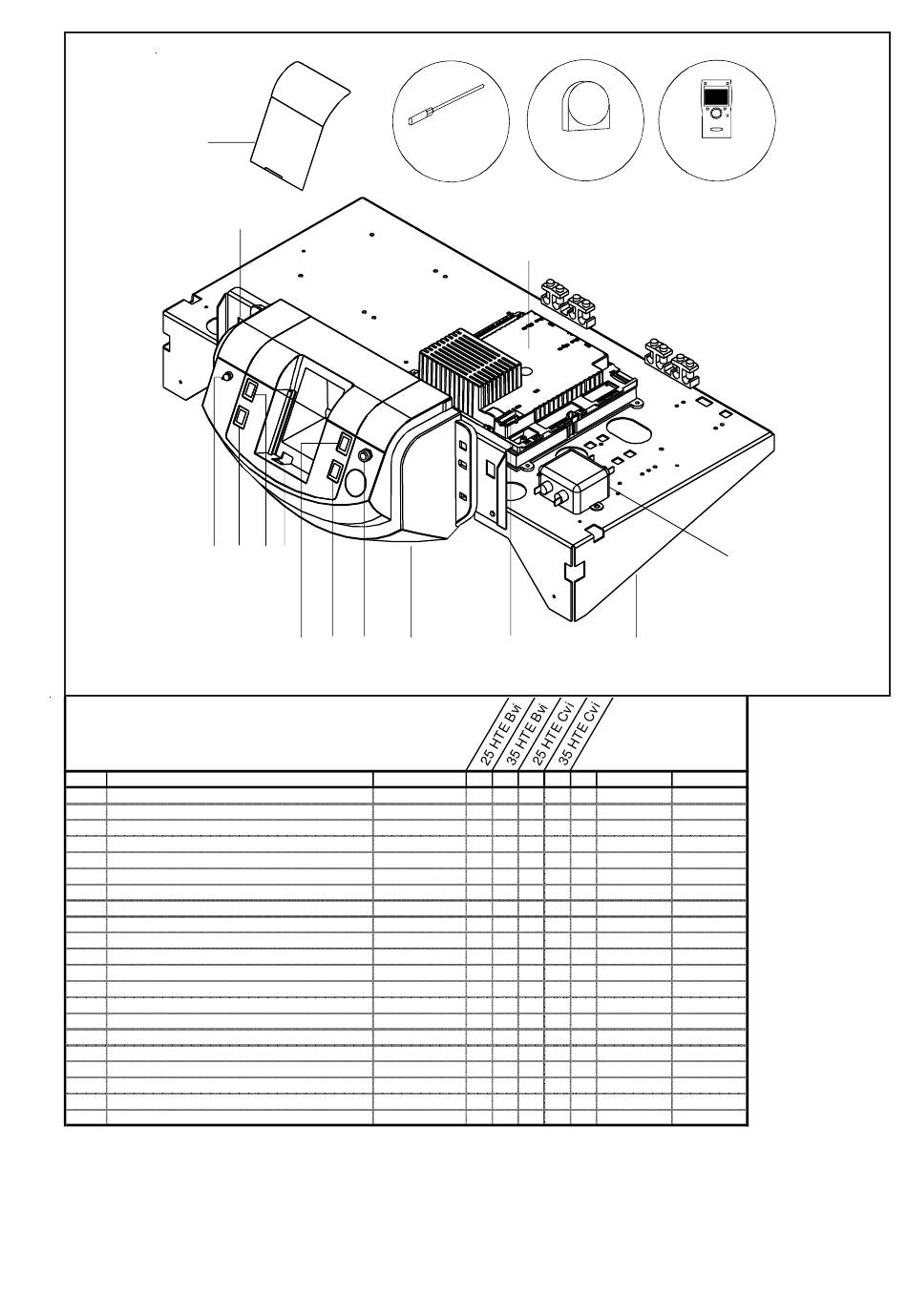

Tableau de commande
Rep Designation
Ensemble Tableau de commande
1 Support tableau
2 Fusible 6,3 AT
3 Façade tableau
4 Porte fusible
5 Interrupteur bipolaire gris
6 Voyant orange
7 Platine de connexion QAA 75
8 Voyant rouge
9 Interrupteur momentané
10 Thermostat de sécurité
11 Interrupteur bipolaire
12 Cache
13 LMU 74 avec boitier
14 Sonde des fumées QAZ 36 silicone 1,5m
15 Sonde chaudière QAZ 36 silicone 2m
16 Sonde ballon QAZ 36 silicone 2m
17 Sonde extérieure
18 Sonde d'ambiance QAA 75
19 Toron de cablage MO HTE
20 Filtre
14 - 15 - 16
7
8
5 4 3
6
Code
S142678
S507450
S15823525
S143106
S143100
S143096
S143094
S143708
S143093
S143095
S17006955
S143096
S142306
V507451
S143099
S143080
S143080
S143079
S17201782
S142666
S143153
